Kuvaus

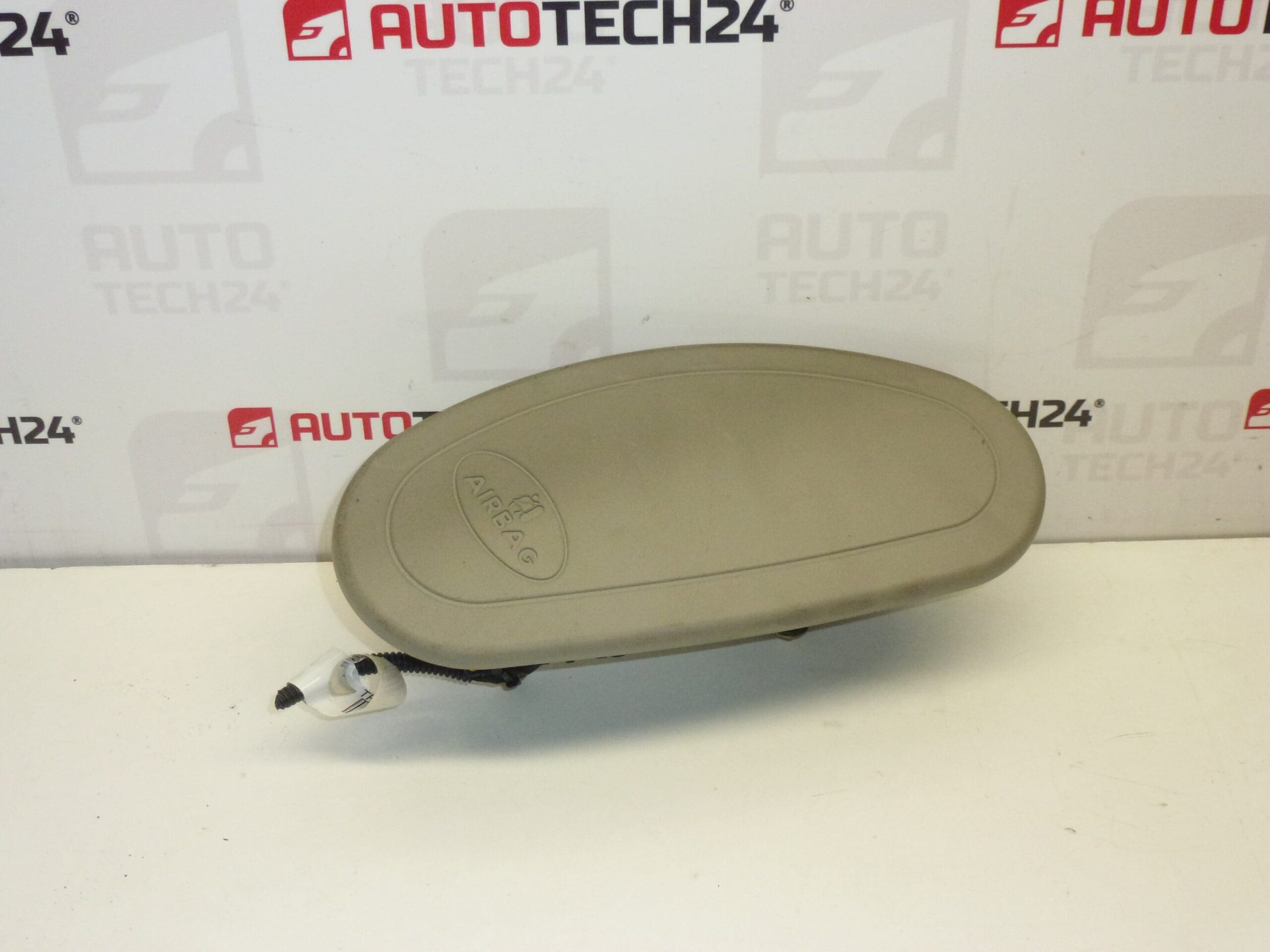

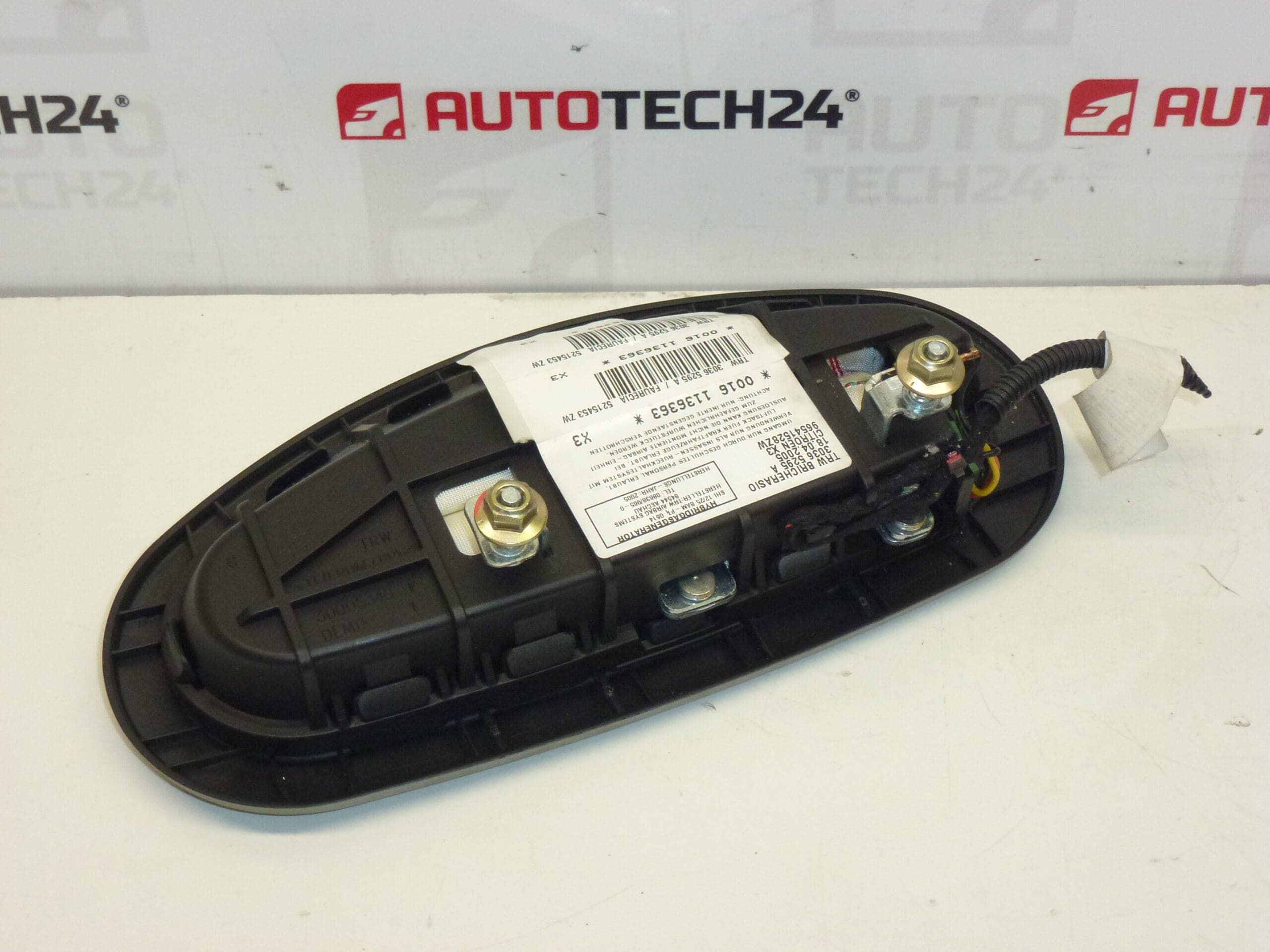

Sivu-ilmatyyny vasempaan istuimeen CITROËN C5 I ja II. Väri HZW – Harmaa Matinal. Ilman johtosarjaa. Kuljettajan istuin.
Tämä sivu-ilmatyyny on suunniteltu Citroën C5 -mallien (I ja II sukupolvi) kuljettajan istuimeen ja vastaa yleisimmin käytettyjä alkuperäisosakoodia 96541528ZW, 96358187ZW ja tunnusta 8216GN. Tuotenumeroiden mainitseminen auttaa mekaanikkoa tai harrastajaa löytämään oikean osan nopeasti hakemalla koodilla. Airbag on turvallisuuskomponentti, joka suojaa vartaloa sivutörmäyksissä ja kuuluu auton SRS-järjestelmään.
Tuote toimitetaan ilman johtosarjaa. Asennuksessa tulee varmistaa, että istuimen liittimet ja johdot ovat ehjät ja yhteensopivat autossa olevaan liitäntään. Airbag ei ole uudelleenkäytettävä komponentti: mikäli se on lauennut törmäyksessä, se on aina vaihdettava uuteen.
Toiminto
Sivu-ilmatyynyn tehtävänä on vaimentaa syrjäpuolen sivutörmäyksestä aiheutuvaa iskua ja vähentää kuljettajan vyötäröalueen ja lantion vammoja. Ilmatyyny laukeaa SRS-ohjainyksikön anturien havaitessa vakavan sivuvaurion ja täyttyy muutamassa millisekunnissa tarjoamalla lisäsuojaa matkustajalle.
Asennus
- Irrota akun miinusjohto ennen työn aloittamista ja odota vähintään valmistajan suosittelemat minuutit, jotta järjestelmän kondensaattorit purkautuvat.
- Poista istuimen verhoilu varovaisesti, jotta kiinnitykset ja pehmusteet eivät vaurioidu.
- Irrota istuimen kiinnitysruuvit ja liittimet. Huomioi, että johtosarja ei kuulu toimitukseen — varmista yhteensopivuus auton johtosarjan kanssa.
- Asenna uusi ilmatyyny paikoilleen ja varmista liittimien tiukka lukitus. Kierrä kiinnikkeet valmistajan ohjeiden mukaisesti.
- Kokoa istuin takaisin ja tarkista SRS-merkkivalon toiminta. Vikakoodit tulee lukea ja tarvittaessa nollata diagnostiikkatyökalulla.
Tekniset tiedot
- Valmistaja: Stellantis / Citroën
- Malli: Citroën C5 (I ja II sukupolvi)
- Tuotekoodit: 96541528ZW, 96358187ZW, 8216GN
- Muut numerot: 8216GN, NFP
- Väri: HZW – Harmaa Matinal
- Toimitus: Ilman johtosarjaa
Asennussuositus
- Työ kannattaa tehdä ammattitaitoisesti ja suojavarustein. Turvallisuusjärjestelmän komponentteja ei tule käsitellä raskaasti tai muokata.
- Ennen ajoonlähtöä varmista SRS-varoitusvalon sammuminen tai vikakoodien korjaus diagnostiikkatyökalulla.
- Säilytä ilmatyyny siten, että se ei altistu kosteudelle, lialle tai staattiselle purkaukselle.
- Noudata aina auton valmistajan asennusohjeita ja momenttisuosituksia.
Usein vikaantumisen syy
- Ilmatyyny ei yleensä vikaannu ilman ulkoista rasitusta — tyypillisin syy vaihtotarpeeseen on laukaisu törmäyksen yhteydessä.
- Liittimien korroosio, kosteusvauriot tai mekaaninen vaurio istuimen rakenteessa voivat aiheuttaa toimintahäiriön tai varoitusvalon syttymisen.
- Väärin tehty asennus tai vaurio johdotukselle voivat estää ilmatyynyn ohjausjännitteen kulun ja aiheuttaa järjestelmävikojen kirjautumisen.
Airbag on kriittinen turvavaruste. Vaihda osa huolellisesti ja varmista järjestelmän oikea toiminta jälkitarkastuksella ja tarvittaessa diagnostiikkatyökalulla.
