Kuvaus

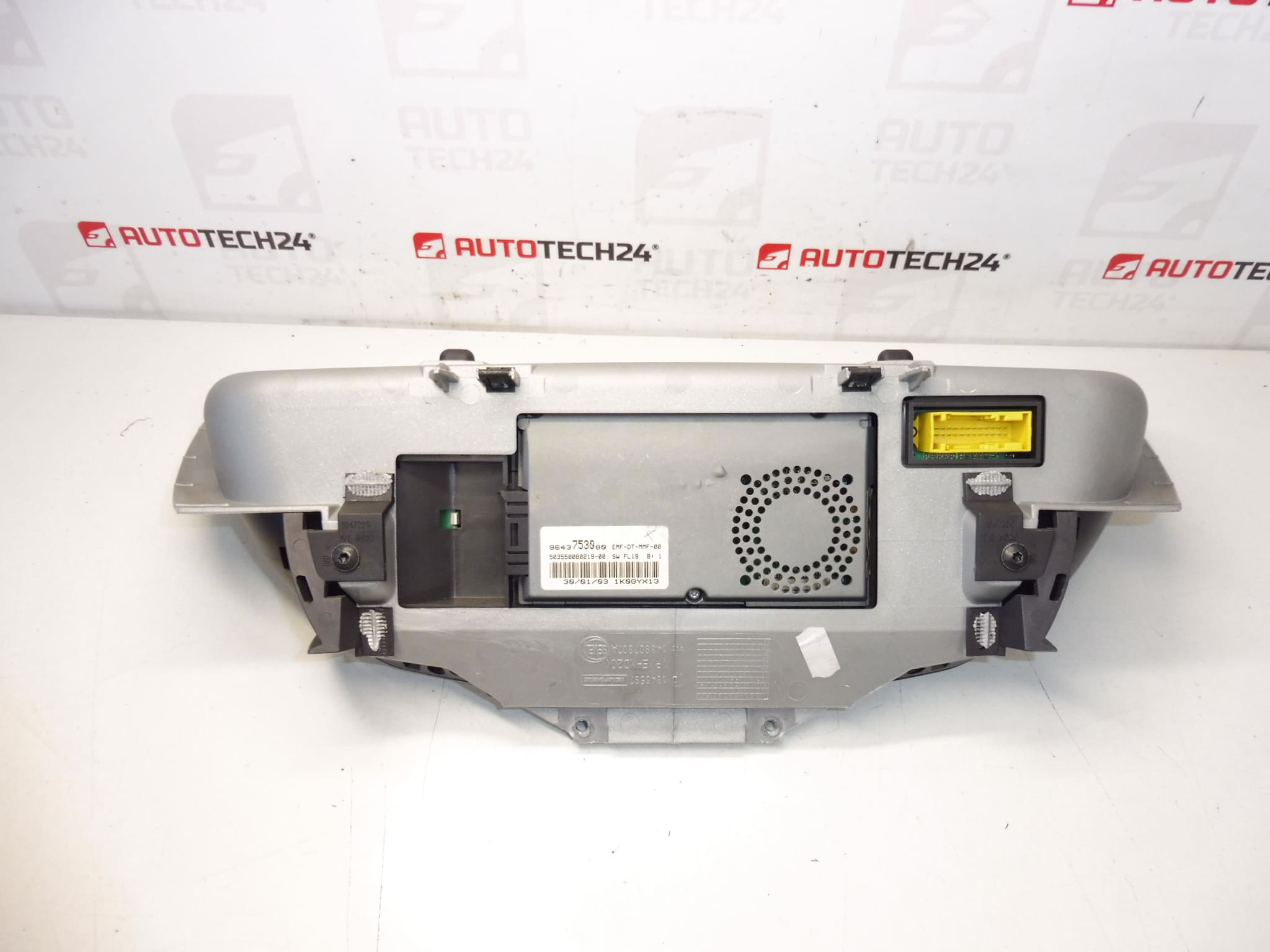

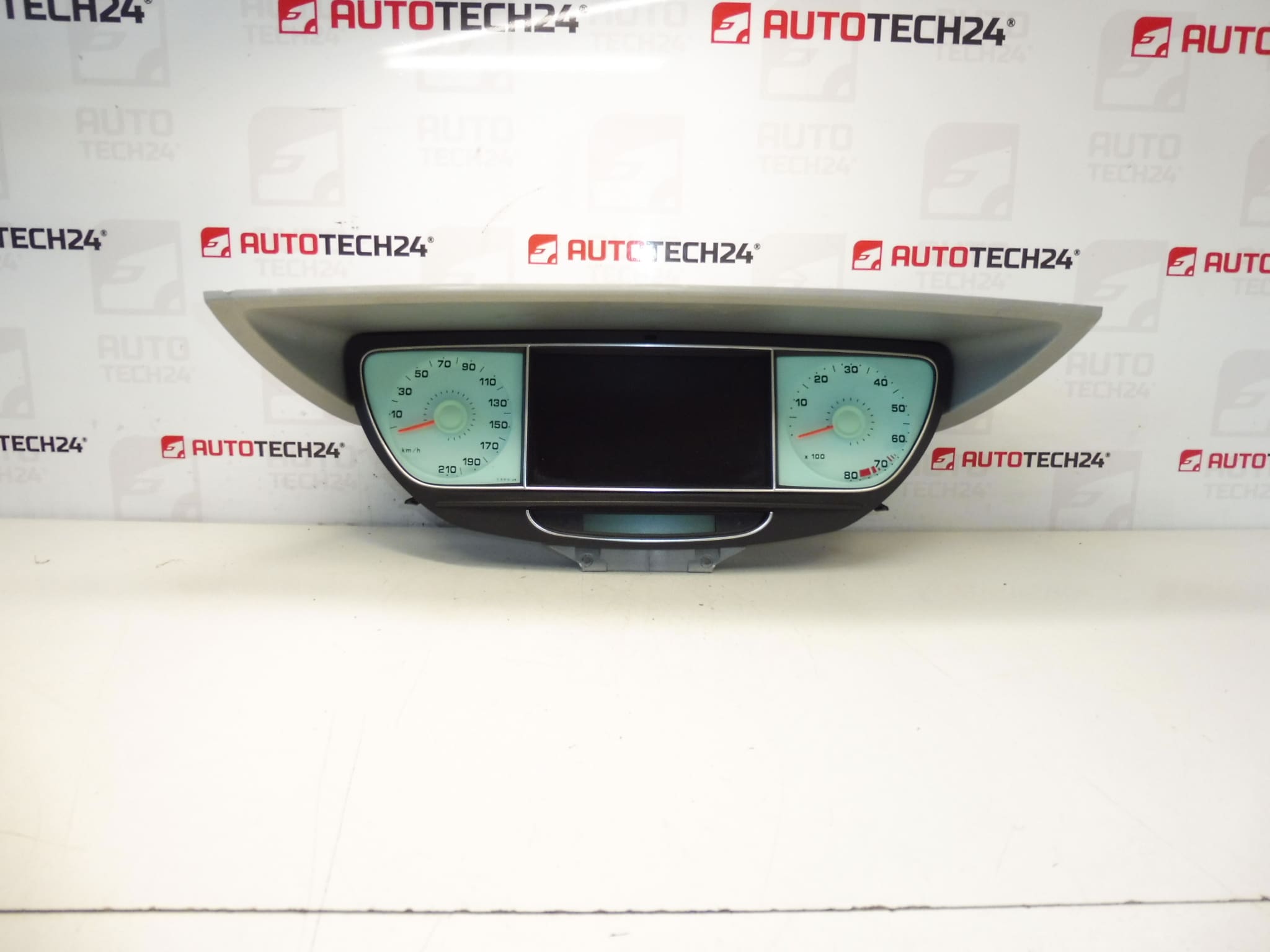

Nopeusmittari, kierroslukumittari, NAVI, moottorin lämpötilan ja polttoainesäiliön ilmaisin CITROEN C8 2003:sta ja voidaan käyttää myös PEUGEOT 807:ssä
Osan kuvaus
Tämä käytetty navigaattorilla varustettu nopeusmittari on tarkoitettu Citroën C8 -autoihin ja toimitettujen asiakirjojen mukaan sitä voidaan käyttää myös Peugeot 807 -mallissa. Se on mittaristo, joka näyttää tärkeitä ajoneuvon käyttötietoja, kuten nopeuden, moottorin kierrosluvun, moottorin lämpötilan ja polttoainetason, ja sisältää myös NAVI-toiminnon.
Automekaanikoille ja kotikorjaajille on tärkeää, että tämä osa jäljitetään usein sarjanumerolla. Jos etsit aitoa käytettyä kojelaudan korjausosaa, on tärkeää verrata 9643753080 ja 6105Z0 -merkintöjä erityisesti olemassa olevaan osaan.
- alkuperäinen käytetty PSA-osa
- osa hallintapaneelista
- sisältää nopeuden, kierrosten, lämpötilan ja polttoaineen osoittimet
- integroitu navigointitoiminto asiakirjojen mukaan
Tekniset tiedot
Valmistaja: Stellantis Citroën Peugeot
Malli: Citroën C8, Peugeot 807
Muut numerot: 9643753080, 6105Z0, NFP
Tuotekoodit
Tuotekoodit: 9643753080, 6105Z0
Mallit tarroista/taustasta: Citroën C8, Peugeot 807
Asennussuositukset
Tämän osan tarkka vaihtomenettely voi vaihdella auton ja kojelaudan suunnittelun mukaan. Yleensä ja tyypillisesti tämän tyyppisille sähköosille on suositeltavaa toimia seuraavasti:
1) Ennen kokoamista
- Vertaa uutta ja alkuperäistä osaa muodon, liittimien, kiinnityksen ja merkintöjen 9643753080 ja 6105Z0 mukaan.
- Tarkista liittimen nastojen, muoviosien ja etukannen kunto.
- Tarkista, ettei osassa ole merkkejä kosteudesta, halkeamista tai peukaloitumisesta.
- Irrota ajoneuvon akku ennen käsittelyä.
2) Tarvittavat työkalut ja materiaalit
- tavallinen ruuvimeisseli ja räikkäsarja
- muoviset vivut paneelin irrotusta varten
- puhtaat käsineet
- sähköisten koskettimien puhdistusaine
- pehmeä kangas ympäröivän muovin suojaamiseksi
3) Vaiheittainen kokoamismenettely
- Sammuta sytytysvirta ja irrota akku.
- Valmista työtila, jotta et vahingoita kojelaudan ympäröiviä muoviosia.
- Irrota varovasti asianmukaiset suojukset ja verhoi kojelaudan ympäriltä.
- Irrota alkuperäisen nopeusmittarin kiinnikkeet.
- Pidennä yksikköä vain sen verran, että liittimiin pääsee turvallisesti.
- Irrota sähköliittimet ilman liiallista voimaa ja tarkista niiden kunto.
- Vertaa alkuperäistä ja käytettyä osaa, erityisesti liittimiä, kiinnikkeitä ja tuotenumeroita.
- Puhdista kosketuspinnat tarvittaessa varovasti sopivalla sähköasennusaineella.
- Kytke liittimet koottuun osaan ja tarkista niiden oikea kiinnitys.
- Aseta kierroslukumittari paikalleen ja kiinnitä se alkuperäisillä kiinnikkeillä.
- Asenna irrotetut kannet ja verhoilu takaisin.
- Kytke akku ja suorita perustoimintojen tarkistus sytytysvirran kytkemisen jälkeen.
-
4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
- Tarkista näytön luettavuus ja taustavalon asianmukainen toiminta.
- Varmista, että peruskäyttötiedot näkyvät ilman keskeytyksiä.
- Seuraa nopeusilmaisimen, kierroslukumittarin, moottorin lämpötilan ja polttoaineen toimintaa.
- Jos osa sisältää navigointitoiminnon, tarkista sen perusvaste järjestelmän käynnistämisen jälkeen.
- Tarkista koeajon aikana näytön vakautta ja kojetaulun normaalista poikkeavaa toimintaa.
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Osien vaihto ulkonäön perusteella – vertaa aina tuotenumeroita, ei vain muotoa.
- Muovivauriot purkamisen aikana – käytä muovisia vipuja ja jatka ilman väkivaltaa.
- Huonosti istuva liitin – tarkista liitännän jälkeen, että liitin on lukittu kunnolla lukkoon.
- Kokoaminen ilman koskettimien kuntoa – ennen kokoamista on suositeltavaa tarkastaa liittimet ja tarvittaessa puhdistaa ne.
- Liitä akku kytkettynä – minimoi aina sähköosien vaurioitumisriski katkaisemalla virta.
Syyt, miksi osa on vaurioitunut
- elektroniikkakomponenttien normaali kuluminen vuosien käytön jälkeen
- jännitevaihtelut ajoneuvon sisäisessä verkossa
- kosteutta tai kondensaatiota sisätiloissa ja kojelaudassa
- liittimien tai johtojen vauriot
- mekaaniset vauriot huolimattoman purkamisen yhteydessä
- näytön, taustavalon tai merkkivalojen viat, jotka johtuvat osan iästä
