Kuvaus

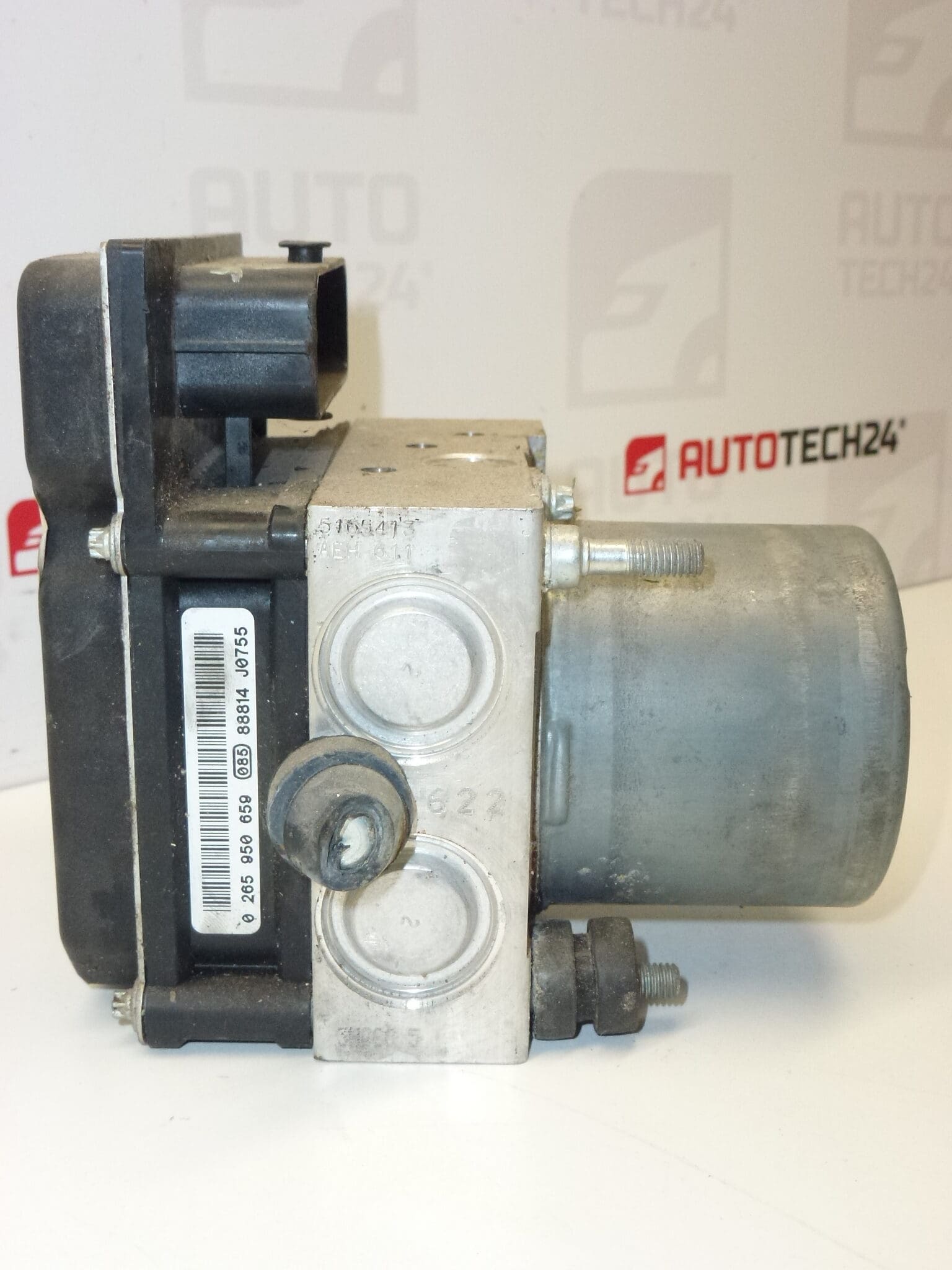

Ohjausmoduuli, yksikkö, ABS ESP-kuutio johdotuspalalla
Hydraulisten jarrujen ohjauslohko
Se on vuoden 2008 Peugeot 407 1.6 HDI 9HZ:stä
Osan kuvaus
Tällä Citroën/Peugeot-autojen ABS ESP-moduulilla (ohjausyksikkö + hydraulilohko) ohjataan jarrujärjestelmää, mukaan lukien ABS- ja ajonvakautustoimintoja (ESP). Se on usein haettu osa numerolla, joten sisällytämme tarjoukseen täydelliset merkinnät mukaan lukien Bosch-koodi 0265950659 ja PSA-numero 9665736080.
Osa soveltuu vaihtoon ABS/ESP-yksikön tai hydraulilohkon toimintahäiriöissä, kun koko moduuli on vaihdettava. Käytettyjen yksiköiden kohdalla tarrassa/poistossa olevat vastaavat merkinnät ovat tärkeitä.
Tekniset tiedot
- Valmistaja: Stellantis (CITROEN / PEUGEOT)
- Malli: Peugeot 407 (asiakirjoissa mainittu: vuoden 2008 Peugeot 407 1.6 HDI 9HZ); muut mallit: ei määritetty
- Muut numerot: 0265950659, 41682607380, 4541HE, 4541HF, 541HE, NFP
Tuotekoodit
- Tuotekoodit: 9665736080, 0265950659, 41682607380, 4541HE, 4541HF, 541HE, NFP
Asennussuositukset
Yleensä/yleensä hydraulilohkolla varustetuissa ABS/ESP-moduulissa vaihto vaatii huolellista työskentelyä sähköliittimien ja jarrujärjestelmän kanssa. Tarkat vaiheet voivat vaihdella auton mallin ja merkin mukaan.
1) Ennen kokoamista
- Vertaa kaikkia osanumeroita (erityisesti 9665736080 ja 0265950659) vanhaan moduuliin.
- Tarkista liittimien sopivuus, sovitus ja yleinen kunto: halkeamia, korroosiota tapeissa, kierteiden/reikien vaurioita.
- Varmista, että osa on puhdas ja kuiva, eikä hydraulilohkon rungossa ole ilmeisiä vaurioita.
2) Tarvittavat työkalut ja materiaalit
- Vakiosarja käsityökaluja (räikkä/terät, ruuvitaltat)
- Työkalut jarruletkujen käsittelyyn (yleensä jarruputkiavaimet)
- Kosketa puhdistusainetta ja liinaa (liittimiä varten)
- Sopiva varustus jarrujen ilmaamiseen (manuaalinen/paineistettu käytännön mukaan)
- PSA-diagnostiikka (jos alustus/kalibrointi tarvitaan vaihdon jälkeen – riippuu autosta)
3) Vaiheittainen kokoaminen
- Kiinnitä ajoneuvo liikkumiselta ja valmistele puhdas työalue.
- Irrota akku (elektroniikan suojaamiseksi).
- Käytä ABS/ESP-moduulia (poista peittävät kannet/osat tietyn mallin mukaan).
- Merkitse liittimien ja jarrulinjojen sijainti (sekaantumisen välttämiseksi kokoonpanon aikana).
- Irrota sähköliitännät varovasti (ei uteliaita, tarkista liittimen sulakkeet).
- Vapauta ja irrota jarruletkut hydraulilohkosta – toimi siististi, minimoi lian sisäänpääsy.
- Poista moduulin kiinnitys ja poista vanha yksikkö.
- Asenna uusi käytetty moduuli pidikkeeseen/kiinnikkeeseen ja kiristä kiinnikkeet asianmukaisesti (vääntömomentteja määrittämättä).
- Kytke jarruletkut oikeassa järjestyksessä ja tarkista, että ne ovat kunnolla kiinni.
- Kytke sähköliittimet ja varmista, että sulakkeet napsahtavat.
- Täytä/vaihda jarrunestettä tarpeen mukaan ja ilmaa jarrujärjestelmä tavalliseen tapaan.
- Kytke akku ja suorita toiminnan tarkistus (tai diagnostiikka ajoneuvon varusteiden ja vaatimusten mukaan).
-
4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
- Tarkista kaikkien jarrulinjojen liitäntöjen ja moduulin ympärillä olevien liitäntöjen kireys.
- Varmista, että jarrupoljin toimii kunnolla ja jarrut toimivat oikein paikan päällä.
- Suorita huolellinen koeajo ja varmista, että jarrutuksessa ei ole epätavallista toimintaa ja että järjestelmä toimii normaalisti.
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Linjojen/liittimien vaihto → merkitse ja valokuvaa kaikki ennen purkamista.
- Liittimen nastat vaurioituneet → en pidä, käytä koskettimen puhdistusainetta, tarkista sulakkeet.
- Riittämätön tuuletus → tuuleta huolellisesti, polkimen on oltava vakaa.
- Epäpuhtaudet jarrujärjestelmässä → toimivat siististi, suojaavat avoimet päät pölyltä.
Syyt, miksi osa on vaurioitunut
- Kosteutta ja korroosiota liittimien ja yksikön alueella (kastelu, koskettimien hapettuminen).
- ikä ja lämpöjännitys (mikrohalkeamat, epävakaat liitännät).
- Mekaaniset vauriot epäammattimaisen purkamisen/kokoamisen yhteydessä (revenneet kierteet, halkeama runko, vaurioituneet tapit).
- Jarrujärjestelmän likaantuminen (lika, väärä käsittely johtoja irrotettaessa).
- Jännitevaihtelut tai akun virheellinen irrotus/liittäminen johdotusta käsiteltäessä.
