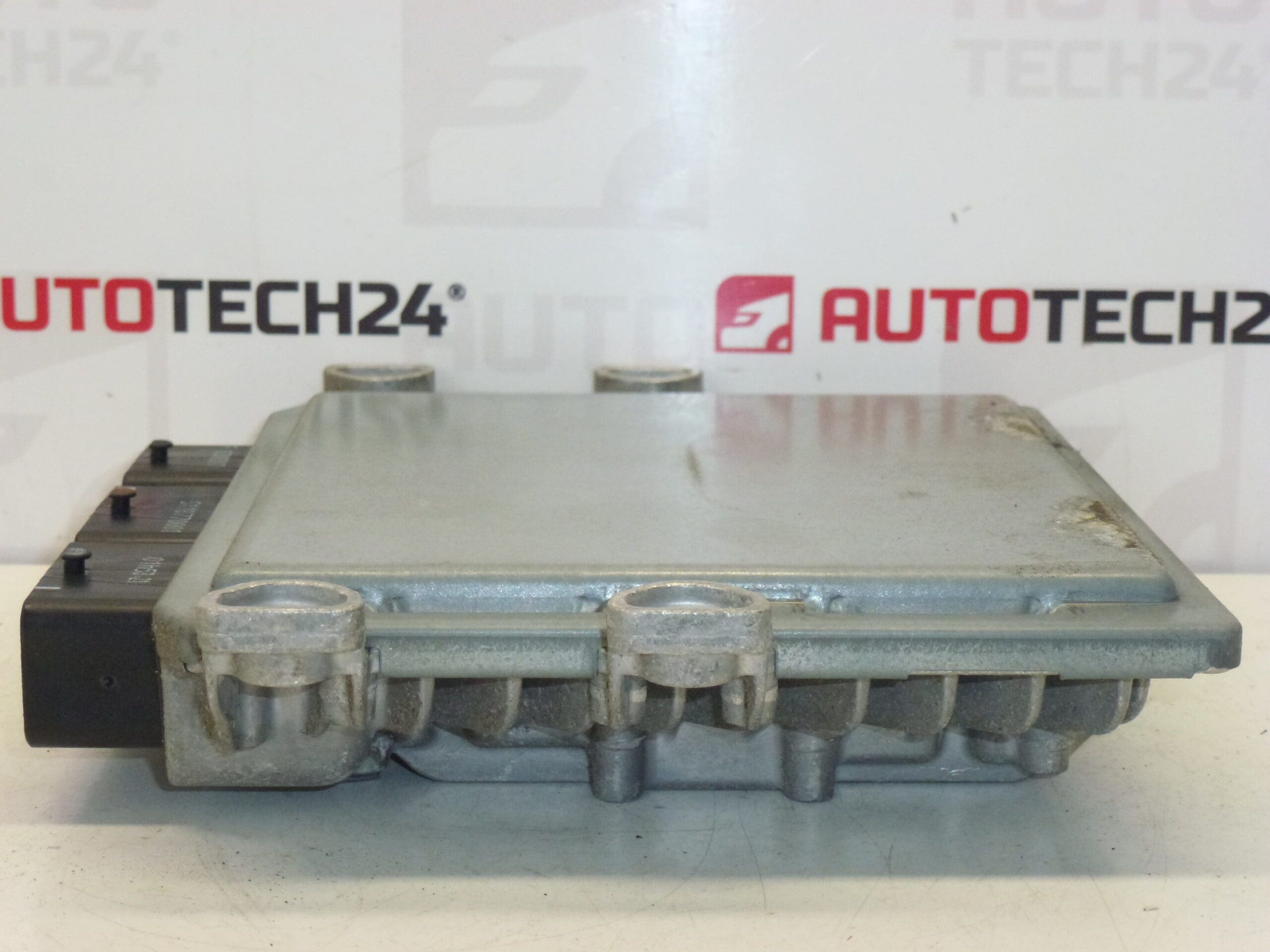

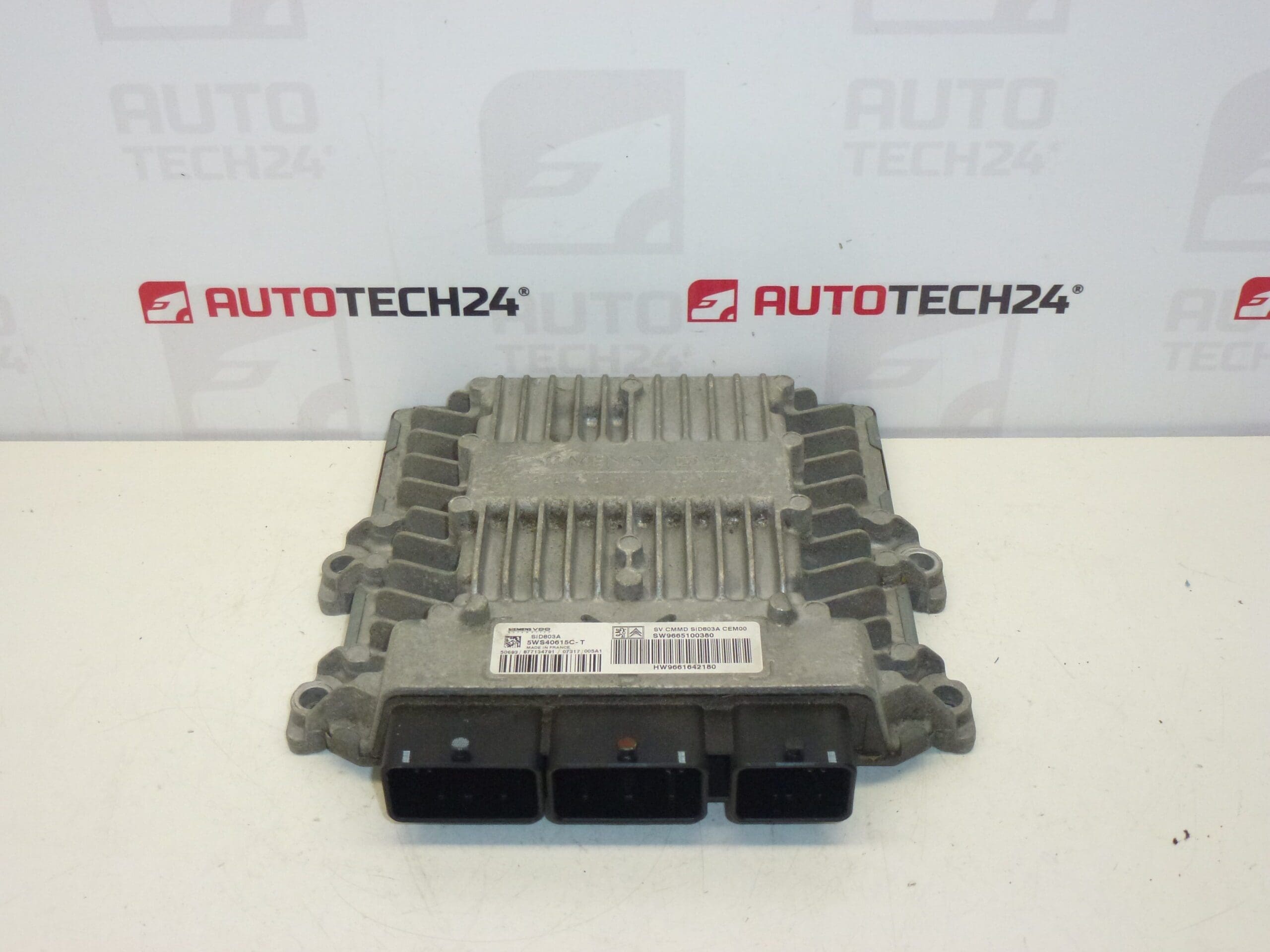

ECU Siemens VDO SID803A 5WS40615C-T 9661642180

Kuvaus

Suihkutuksen ohjausyksikkö Continental SIEMENS SID 803A
Se on vuoden 2008 CITROEN C4 GRAND PICASSOsta

Osan kuvaus

Tämä ruiskutuksen ohjausyksikkö on alkuperäinen käytetty auton osa, joka on suunniteltu Stellantis-konsernin Citroën– ja Peugeot-autoihin. Se on Siemens VDO / Continental SID803A -yksikkö, jota etsitään usein tarrassa olevien sarjanumeroiden ja koodien perusteella. Automekaanikoille ja kotikorjaajille yksikön tarkka tunnistaminen on erityisen tärkeää, koska koodien täsmääminen on ratkaisevan tärkeää niitä vaihdettaessa.

Osa on peräisin Citroën C4 Grand Picassolta ja se voi olla sopiva ratkaisu, jos alkuperäinen ECU menee vikaan, moottorin epävakaa toiminta tai vaurioituneen yksikön vaihto. Käytettyjen ohjausyksiköiden kohdalla tärkeintä on verrata kaikkia alkuperäisen ja varaosan merkintöjä.

Tekniset tiedot

• Valmistaja: Continental SIEMENS
• Malli: SID 803A
• Muut numerot: 5WS40615C-T, 9661642180, 9665100380, 1943JK, 1943JL, 1677622480

Tuotekoodit

• Tuotekoodit: 5WS40615C-T, 9661642180, 9665100380, 1943JK, 1943JL, 1677622480
• Mallejen nimet: Citroën C4 PICASSO, Citroën C4 GRAND PICASSO

Asennussuositukset

Tämä kohde on ruiskutuksen ohjausyksikkö. Tarkka vaihtomenettely voi vaihdella ajoneuvoittain, mutta alla on turvallinen ja käytännöllinen menettely, jota yleensä käytetään tämän tyyppisille osille.

1) Ennen kokoamista

• Tarkista, että kaikki alkuperäisen ja vaihtoyksikön numerot ja merkinnät täsmäävät.
• Vertaa liittimiä, niiden lukumäärää, muotoa ja yksikön ulkonäköä.
• Tarkista käytetty osa vahingoittuneiden pakkausten, liittimien, tappien, kahvojen tai kosteusjäämien varalta.
• Ennen alkuperäisen yksikön purkamista on suositeltavaa tarkistaa johtojen ja liittimien kunto, jotta vika ei johdu jostain muusta sähköasennuksen osasta.

2) Tarvittavat työkalut ja materiaalit

• Käsityökalujen perussarja
• Sopivat terät tai päät kiinnitystyypin mukaan
• Sähköliittimien puhdistusaine
• Suojakäsineet
• Diagnostiikkalaitteet myöhempää säätöä tai toiminnan tarkistusta varten

3) Vaiheittainen kokoonpanoprosessi

1. Sammuta sytytysvirta ja jätä ajoneuvo tyhjäkäyntitilaan.
2. Irrota akku sähköjärjestelmän turvallisuuden tavanomaisten periaatteiden mukaisesti.
3. Käytä alkuperäistä ohjausyksikköä ajoneuvon rakenteen mukaisesti.
4. Irrota kaikki sähköliittimet varovasti kiemurtelematta tai vääntämättä.
5. Irrota alkuperäinen yksikkö ja poista se ajoneuvosta.
6. Vertaa vanhaa ja varaosaa, mukaan lukien kaikki tarrat, liittimet ja kiinnityskohdat.
7. Puhdista liittimet tarvittaessa varovasti ja tarkista, etteivät ne ole hapettuneet tai mekaanisesti vaurioituneet.
8. Aseta vaihtoyksikkö paikalleen ja kiinnitä se kunnolla.
9. Kytke liittimet niin, että ne ovat täysin paikoillaan ja kunnolla kiinni.
10. Kytke akku uudelleen.
11. Suorita tarvittavat diagnostiikkatoimenpiteet yksikkötyypin ja ajoneuvon varusteiden mukaan.
12. Tarkista asennuksen jälkeen järjestelmän perustoiminto ja onko siinä toimintahäiriöitä.

• 4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus

  • Tarkista, että kaikki liittimet on kiinnitetty kunnolla.
  • Tarkista yksikön yhteys diagnostiikan kanssa.
  • Tarkista epätavallisen toiminnan varalta.
  • Onnistuneen käynnistyksen jälkeen suorita lyhyt tarkistus ajoneuvon toimivuudesta normaalissa käytössä.
  • Tarkista tarkastuksen jälkeen, että yksikkö on tiukasti paikallaan ja ettei johdoissa ole jännitystä.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Yksiköiden vaihto epätäydellisen merkinnän perusteella – vertaa aina kaikkia tarrassa olevia numeroita.
  • Kokoaminen vaurioituneen liittimen kanssa – tarkista liittimien nastat ja salvat ennen liittämistä.
  • Yhdistäminen akun ollessa kytkettynä – työskentele aina akun ollessa irrotettuna.
  • Johtovirheen huomaamatta jättäminen – jos syynä oli sähköasennuksen vika, pelkkä laitteen vaihtaminen ei ratkaise ongelmaa.
  • Riittämätön asennus – yksikkö on sijoitettava kunnolla ja suojattava tärinää vastaan.

  Kokoaminen ja koodaus – Tärkeää
  – Laitetta käytetään ja se on ”paritettu” alkuperäiseen autoon (VIN/PIN/avaimet).
  – Aktivointivaihtoehdot:
  1) Tietojen kloonaus vanhasta asemasta (EEPROM/Flash) – kloonauksen jälkeen asema on plug and play -tilassa.
  2) Virginisointi ja myöhempi alustus/telekoodaus DiagBoxin kautta (mahdollisesti verkossa) + avainten mukauttaminen.
  – Suositellaan PSA-huoltolaitteiden (DiagBox/Lexia/PP2000) asiantuntijan suoritettavaksi.
  – Irrota akku aina ennen purkamista/kokoamista ja noudata valmistajan ohjeita, jotta laite ei vahingoitu.

  Syyt, miksi osa on vaurioitunut

  • Jännitevaihtelut junan verkossa tai virtalähteen ongelmat
  • Kosteus, liittimien hapettuminen tai lian sisäänpääsy
  • Kaapelointivauriot, oikosulku- tai siirtymävastukset liittimissä
  • Mekaaninen rasitus, tärinä tai epäammattimainen käsittely purkamisen aikana
  • Käynnistyksen, latauksen tai ajoneuvon sähköasennuksen peukaloinnin aikana aiheutuneet vauriot
