Siemens BSI F03-00 BG Citroën C3 C2 9650585880 1650881980

Kuvaus

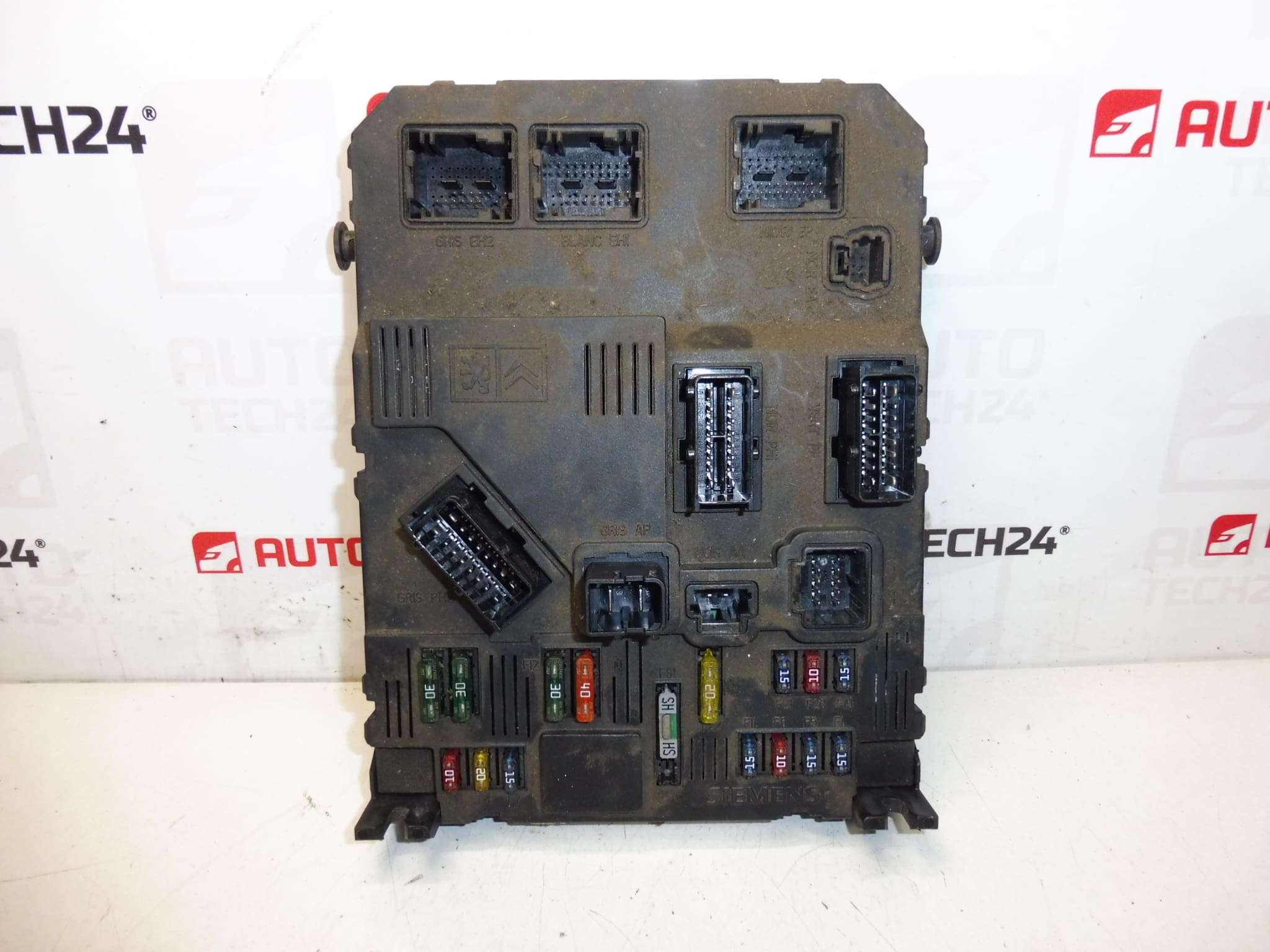

SIEMENS BSI F03-00 BG ohjausyksikkö Citroen C2, C3 ja Pluriel malleille

Osan kuvaus

Tämä käytetty BSI-ohjausyksikkö on tarkoitettu Citroën C2-, Citroën C3- ja Citroën C3 Pluriel -autoihin. Se on tärkeä elektroninen osa mukavuus- ja ohjausyksiköiden kategoriasta, jota etsitään usein tarrassa olevan tarkan nimityksen perusteella. Siksi on tärkeää vertailla kaikkia lueteltuja koodeja valittaessa.

Yksikkö on merkitty SIEMENS BSI F03-00 BG ja sopii erityisesti mekaanikoille ja kokeneemmille tee-se-itse-tekijöille, jotka etsivät alkuperäistä käytettyä osaa auton elektroniikan korjaukseen. Etuna on jäljitysmahdollisuus tuotantonumeron ja muiden suoraan osaan merkittyjen merkintöjen perusteella.

Tekniset tiedot

• Valmistaja: Siemens

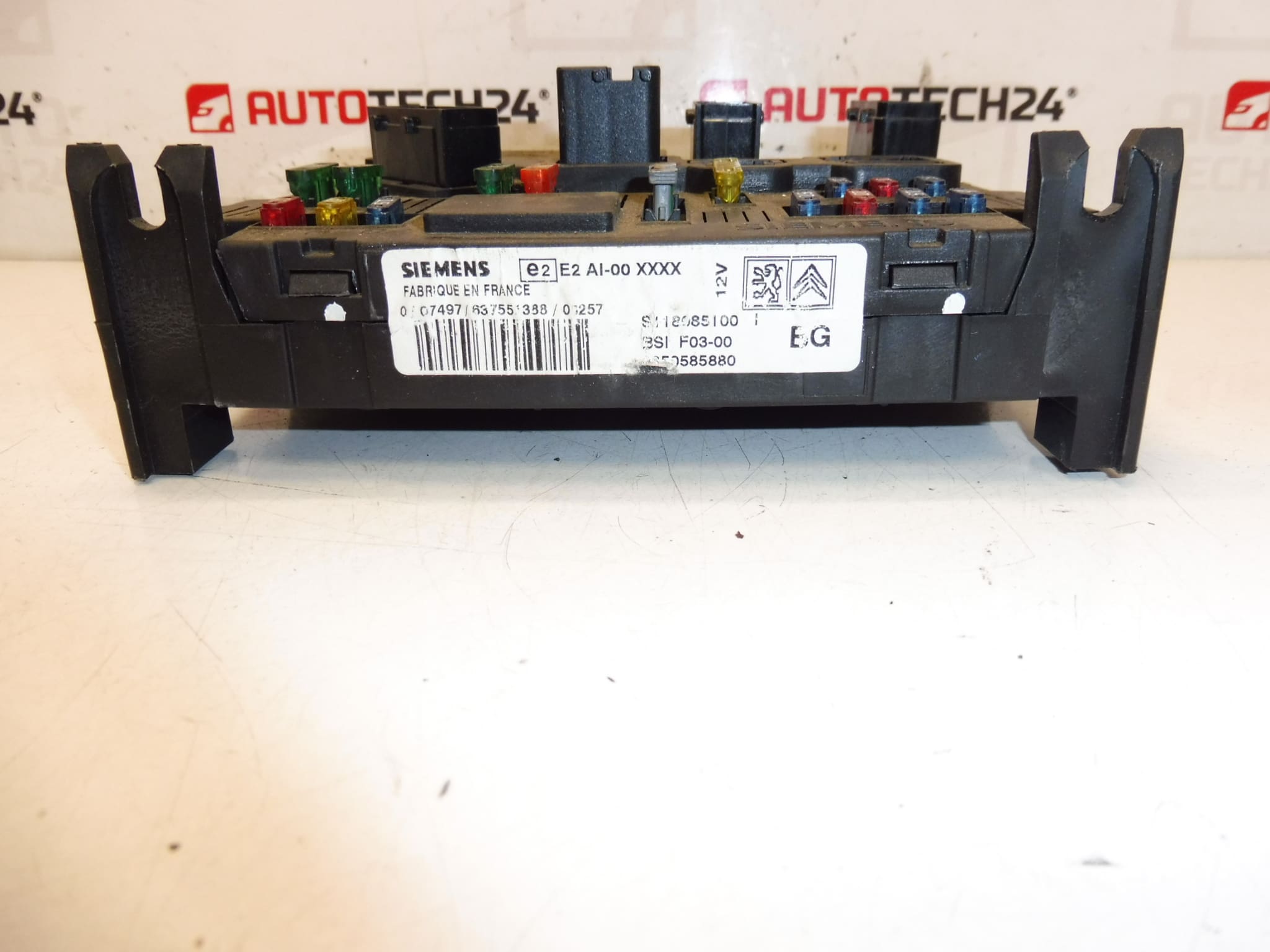

• Malli: BSI F03-00 BG
• Muut numerot: 9650585880, 1650881980, S118085100 I, NFP

Tuotekoodit

• Tuotekoodit: 9650585880, 1650881980, S118085100 I
• Mallit tarroista/taustasta: Citroën C2, Citroën C3, Citroën C3 Pluriel

Asennussuositukset

Tämä osa on BSI-ohjausyksikkö, joten sitä vaihtaessasi on edettävä huolellisesti ja painottaen sähköasennuksen oikeaa irrottamista ja kytkemistä. Tarkat vaiheet voivat vaihdella automallin mukaan, mutta yleensä seuraavat suositukset ovat voimassa.

1) Ennen kokoamista

• Tarkista, että tarrassa oleva nimitys SIEMENS BSI F03-00 BG ja kaikki tärkeät numerot täsmäävät.
• Vertaa liittimiä, niiden lukumäärää, muotoa ja mekaanista kuntoa alkuperäiseen osaan.
• Tarkista, ettei yksikön kotelossa, kiinnikkeissä, liittimen nastoissa tai salpoissa ole vaurioita.
• Varmista ajoneuvo ei-toivotulta liikkeeltä ennen työtä ja valmistele turvallinen työympäristö, jossa ei ole kosteutta ja staattista sähköä.

2) Tarvittavat työkalut ja materiaalit

• Käsityökalujen perussarja
• Muovinen vääntötanko kansien poistamiseen
• Puhdat käsineet
• Tarvittaessa valmistautuminen liittimien hellävaraiseen puhdistukseen
• Diagnostiikkalaitteet yksikön myöhempää mukauttamista varten

3) Vaiheittainen kokoamismenettely

1. Sammuta sytytysvirta ja jätä ajoneuvo tyhjäkäyntitilaan.
2. Irrota akku auton elektroniikan kanssa työskentelyä koskevien turvallisten menettelyjen mukaisesti.
3. Poista kaikki kannet tai koristeet, jotka estävät pääsyn yksikköön.
4. Irrota kaikki liittimet varovasti vanhasta laitteesta ilman voimaa ja kaapeloimatta johtoja.
5. Irrota alkuperäinen BSI ja poista yksikkö.
6. Vertaa vanhaa ja uutta osaa vierekkäin, erityisesti numeroita, liittimiä ja kaapin suunnittelua.
7. Aseta vaihtoyksikkö paikalleen ja kiinnitä se samalla tavalla kuin alkuperäinen kappale.
8. Kytke kaikki liittimet, jokaisen on sovittava puhtaasti ja ilman vastusta.
9. Asenna irrotetut kannet ja verhoilu takaisin.
10. Liitä akku.
11. Suorita tarvittavat diagnostiikkatoimenpiteet yksikön tyypin ja ajoneuvon kunnon mukaan.
12. Tarkista elektroniikan ja mukavuusjärjestelmien perustoiminnot.
• 4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
  • Tarkista, että yksikkö kommunikoi ajoneuvon kanssa ilman häiriöitä.
  • Tarkista toiminnot, joita normaalisti hallitaan BSI:n kautta, kuten auton mukavuus ja sähköominaisuudet.
  • Tarkista asennuksen jälkeen, onko sähköasennuksessa standardista poikkeavia piirteitä.
  • Jos korjaustila sitä vaatii, suorita myös lyhyt toimintatarkastus ajoneuvon normaalin käytön aikana.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Tarkekoodi ei täsmää – vertaa aina kaikkia lukuja, ei vain osaa tarrasta.
  • Liittimien vauriot – irrota ja liitä liittimet varovasti, älä koskaan vedä johtoista.
  • Kokoaminen irrottamatta akkua – ohjausyksiköiden tapauksessa se voi johtaa elektroniikan vaurioitumiseen.
  • Mekaanisten vaurioiden havaitseminen – tarkista kotelo ja liittimen nastat ennen kokoamista.
  • Vaihdon jälkeisen diagnosoinnin aliarviointi – BSI:n avulla oikea käyttöönotto on välttämätöntä auton toiminnallisuuden kannalta.

  Kokoaminen ja koodaus – Tärkeää

  • Yksikköä käytetään ja se on ”paritettu” alkuperäisen auton kanssa (VIN/PIN/avaimet).
  • Käyttöönottovaihtoehdot:
    1. Tietojen kloonaaminen vanhasta asemasta (EEPROM/Flash) – kloonauksen jälkeen asema on plug and play -tilassa.
    2. Neitsyttely ja myöhempi alustus/telekoodaus DiagBoxin kautta (mahdollisesti verkossa) + avainten mukauttaminen.
  • Suositellaan PSA-huoltolaitteiden (DiagBox/Lexia/PP2000) asiantuntijan suoritettavaksi.
  • Irrota akku aina ennen purkamista/kokoamista ja noudata valmistajan ohjeita, jotta laite ei vahingoitu.

  Syyt, miksi osa on vaurioitunut

  • Sähköasennuksen jännitevaihtelut tai virheellinen käsittely akkua kytkettäessä.
  • Kosteus ja hapettuminen, jotka voivat vahingoittaa koskettimia ja itse laitteen elektroniikkaa.
  • Liittimien vauriot huolimattoman purkamisen tai asennuksen aikana.
  • Oikosulku ajoneuvon johdoissa, joka voi vaikuttaa BSI:n toimintaan.
  • Ikä ja pitkäaikainen lämpörasitus, joka voi ilmetä elektronisten komponenttien toimintahäiriöistä.
