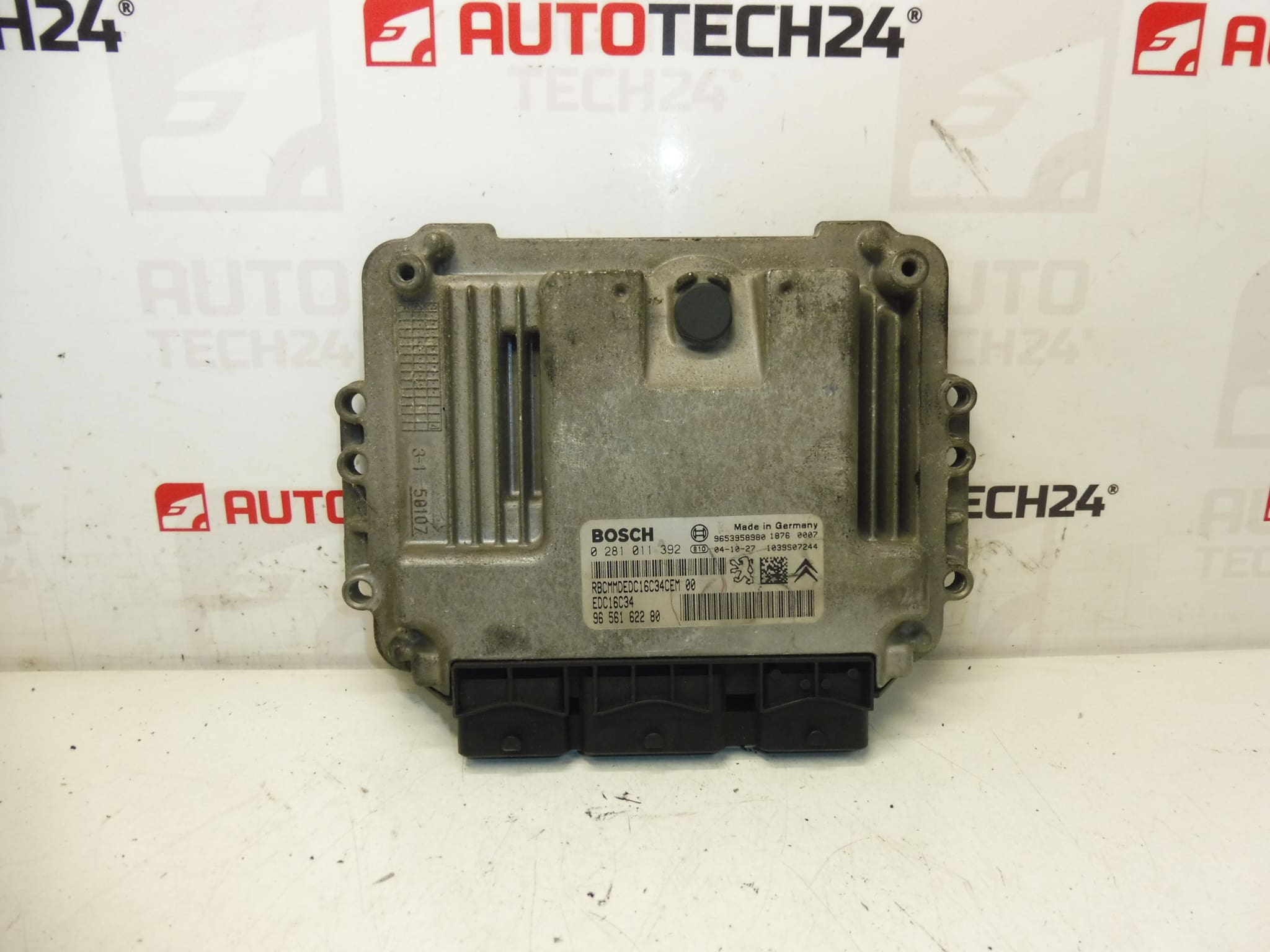

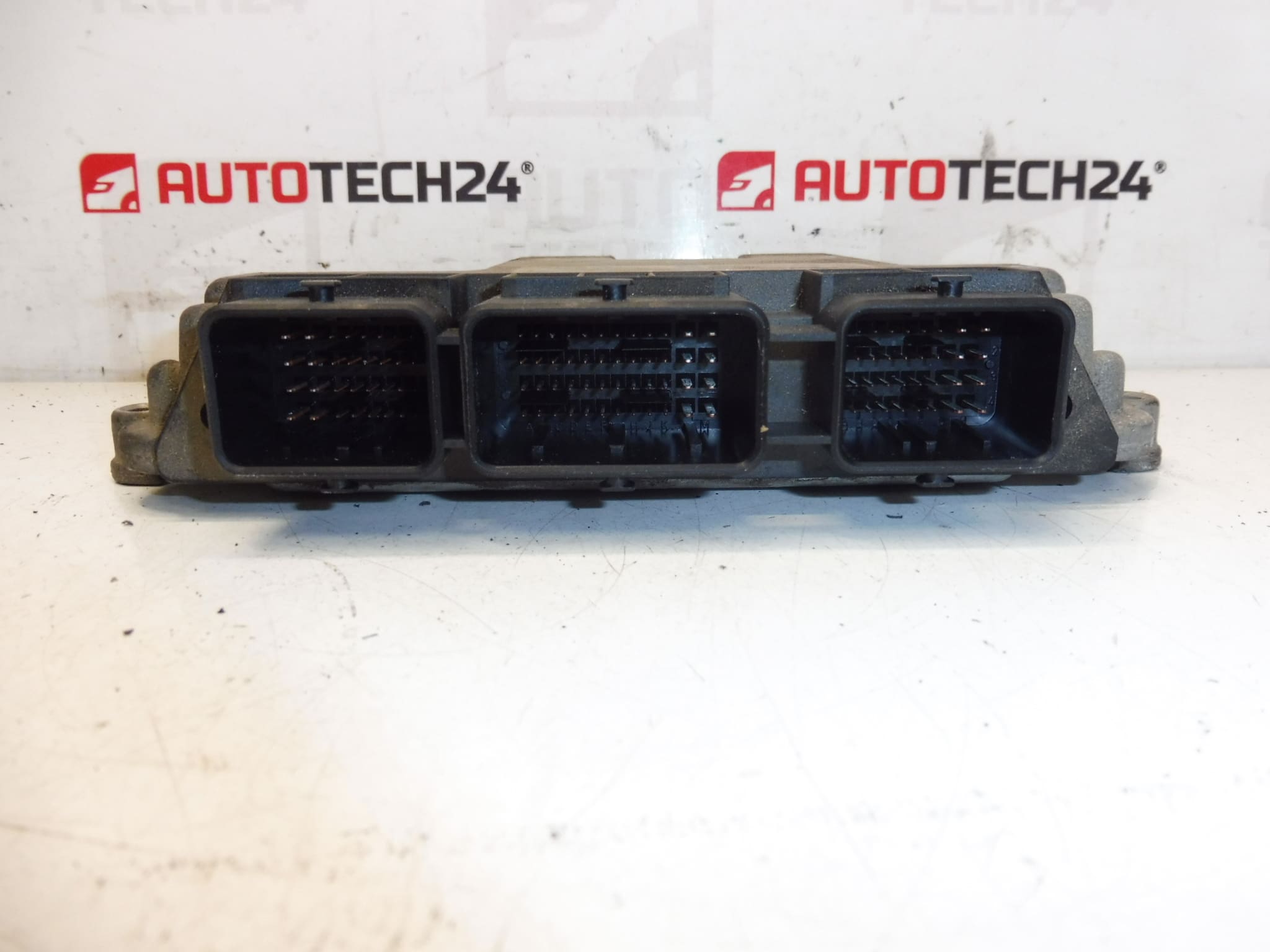

Ohjausyksikkö Bosch EDC16C34 0281011392 9656162280

Kuvaus

Ohjausyksikkö BOSCH EDC16C34 autoille CITROEN XSARA PICASSO 1.6 HDI 9HZ

Osan kuvaus

Tämä Boschin EDC16C34-ruiskutuksen ohjausyksikkö on käytetty alkuperäinen auton osa, joka on tarkoitettu Citroën Xsara Picasso -autoihin, joiden moottorimerkintä on 1.6 HDI 9HZ toimitettujen asiakirjojen mukaan. Se on moottorin ohjauksen keskeinen elektroninen komponentti, joka varmistaa polttoaineen ruiskutuksen ja muiden siihen liittyvien toimintojen oikean arvioinnin ja ohjauksen.

Etuna on jäljitettävyys tietyillä numeroilla, mikä on erittäin tärkeää oikean osan etsimisessä. Tämän tyyppistä yksikköä etsitään usein Boschin sarjanumeron tai alkuperäisen PSA-merkinnän perusteella.

• Laitteen valmistaja: Bosch
• Tyyppi: EDC16C34
• Määritys asiakirjojen mukaan: Citroën Xsara Picasso 1.6 HDI 9HZ
• Soveltuu hakuun numeron perusteella: 0281011392, 9656162280, 9653958980, 1939AR

Tekniset tiedot

• Valmistaja: Bosch
• Malli: EDC16C34
• Muut numerot: 0281011392, 9656162280, 9653958980, 1939AR, NFP

Tuotekoodit

• Tuotekoodit: 0281011392, 9656162280, 9653958980, 1939AR
• Mallin nimi: Citroën Xsara Picasso

Asennussuositukset

Tämä osa on ruiskutuksen ohjausyksikkö. Tarkka työnkulku voi vaihdella automallista riippuen, joten alla esittelemme yhdistelmän asiakirjoista saatuja tietoja ja yleistä käytäntöä, joka on tyypillistä tämäntyyppisten elektronisten osien vaihtamiselle.

1) Ennen kokoamista

• Tarkista, että kaikki alkuperäisen ja toimitetun osan merkinnät täsmäävät, erityisesti 0281011392 ja 9656162280.
• Vertaa yksikkötyyppiä Bosch EDC16C34 ja liittimien, kiinnityksen ja kotelon yleistä rakennetta.
• Tarkista liittimen nastojen kunto, ovatko ne hapettuneet, taipuneet tai mekaanisesti vaurioituneet.
• Varmista, ettei yksikössä ole merkkejä vuodoista, halkeamista tai yksikön peukaloitumisesta.
• Irrota akku turvallisen huoltotoimenpiteen mukaisesti ennen käsittelyä.

2) Tarvittavat työkalut ja materiaalit

• Käsityökalujen perussarja
• Sopivat terät ja hylsyt kiinnitystyypin mukaan
• Puhdat käsineet ja nukkaamaton kangas
• Tarvittaessa valmistautuminen kosketinliittimien hellävaraiseen puhdistukseen
• PSA-autoja vastaavat diagnostiikkalaitteet myöhempää mukauttamista tai toiminnan tarkistusta varten

3) Vaiheittainen kokoamismenettely

1. Sammuta sytytysvirta ja jätä auton sähköjärjestelmä rauhaan.
2. Irrota akku ja odota minimoidaksesi elektroniikan vaurioitumisen riskin.
3. Pääset käsiksi alkuperäiseen ohjausyksikköön auton suunnittelun mukaan.
4. Irrota kaikki liittimet varovasti, jotta salvat tai nastat eivät vahingoitu.
5. Poista alkuperäisen yksikön kiinnitys ja irrota se autosta.
6. Vertaa vanhaa ja uutta osaa etiketin, numeroiden ja liittimien perusteella.
7. Aseta vaihtoyksikkö paikalleen ja kiinnitä se samalla tavalla kuin alkuperäinen kappale.
8. Kytke liittimet huolellisesti ja ilman liiallista voimaa.
9. Tarkista, että johdotus ei ole jännittynyt, puristunut tai likainen.
10. Kytke akku uudelleen.
11. Suorita tarvittavat diagnostiikkatoimenpiteet yksikkötyypin ja ajoneuvon varusteiden mukaan.
12. Tarkista yksikön tiedonsiirto ja moottorin perusohjaus kokoonpanon jälkeen.
• 4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
  • Tarkista, kommunikoiko laite diagnostiikan kanssa.
  • Tarkista tiedonsiirron katkeamisten tai sähkökatkojen varalta.
  • Tarkista käynnistyksen jälkeen moottorin vakautta ja reaktiota kaasuun.
  • Suorita lyhyt toimintotarkistus normaalikäytössä ja tarkista sitten vikamuisti uudelleen.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Vaihda epätäydelliseen numeroon – vertaa aina kaikkia tarran saatavilla olevia tarroja.
  • Liittäminen irroittamatta akkua – voi johtaa elektroniikan vaurioitumiseen tai tietoliikennevirheisiin.
  • Liittimien vauriot – irrota ja liitä liittimet varovasti ja tarkista salvat.
  • Likaisen osan tai liittimien asennus – puhdista ja tarkasta kaikki silmämääräisesti ennen asennusta.
  • Diagnostiikan aliarvioiminen vaihdon jälkeen – ohjausyksiköiden kohdalla tarkastaminen diagnostiikan avulla on erittäin tärkeää.

  Kokoaminen ja koodaus – Tärkeää

  • Yksikköä käytetään ja se on ”paritettu” alkuperäisen auton kanssa (VIN/PIN/avaimet).
  • Käyttöönottovaihtoehdot:
    1. Tietojen kloonaaminen vanhasta asemasta (EEPROM/Flash) – kloonauksen jälkeen asema on plug and play -tilassa.
    2. Neitsyttely ja myöhempi alustus/telekoodaus DiagBoxin kautta (mahdollisesti verkossa) + avainten mukauttaminen.
  • Suositellaan PSA-huoltolaitteiden (DiagBox/Lexia/PP2000) asiantuntijan suoritettavaksi.
  • Irrota akku aina ennen purkamista/kokoamista ja noudata valmistajan ohjeita, jotta laite ei vahingoitu.

  Syyt, miksi osa on vaurioitunut

  • Sähköjärjestelmän jännitevaihtelut – ylijännite, heikko akku tai latausongelmat voivat vahingoittaa elektroniikkaa.
  • Kosteus ja vuodot – vesi tai kondensaatio ovat yleisiä kontaktikorroosion ja elektroniikkahäiriöiden syitä.
  • Mekaaniset vauriot – sopimaton käsittely, isku tai tärinä voivat vahingoittaa koteloa ja sisäistä elektroniikkaa.
  • Vaurioituneet johdot tai liittimet – siirtymävastukset, hapettuminen tai löysät liitännät vaikuttavat negatiivisesti yksikön toimintaan.
  • Epäammattimainen puuttuminen asennuksen tai diagnosoinnin aikana – väärä kytkentä tai käsittely ilman akun irrottamista voi johtaa peruuttamattomiin vaurioihin.
  • Ikä ja normaali kuluminen – jopa elektroniset osat menettävät luotettavuutensa ajan myötä lämmön ja käyttökuormituksen vuoksi.
