Kuvaus

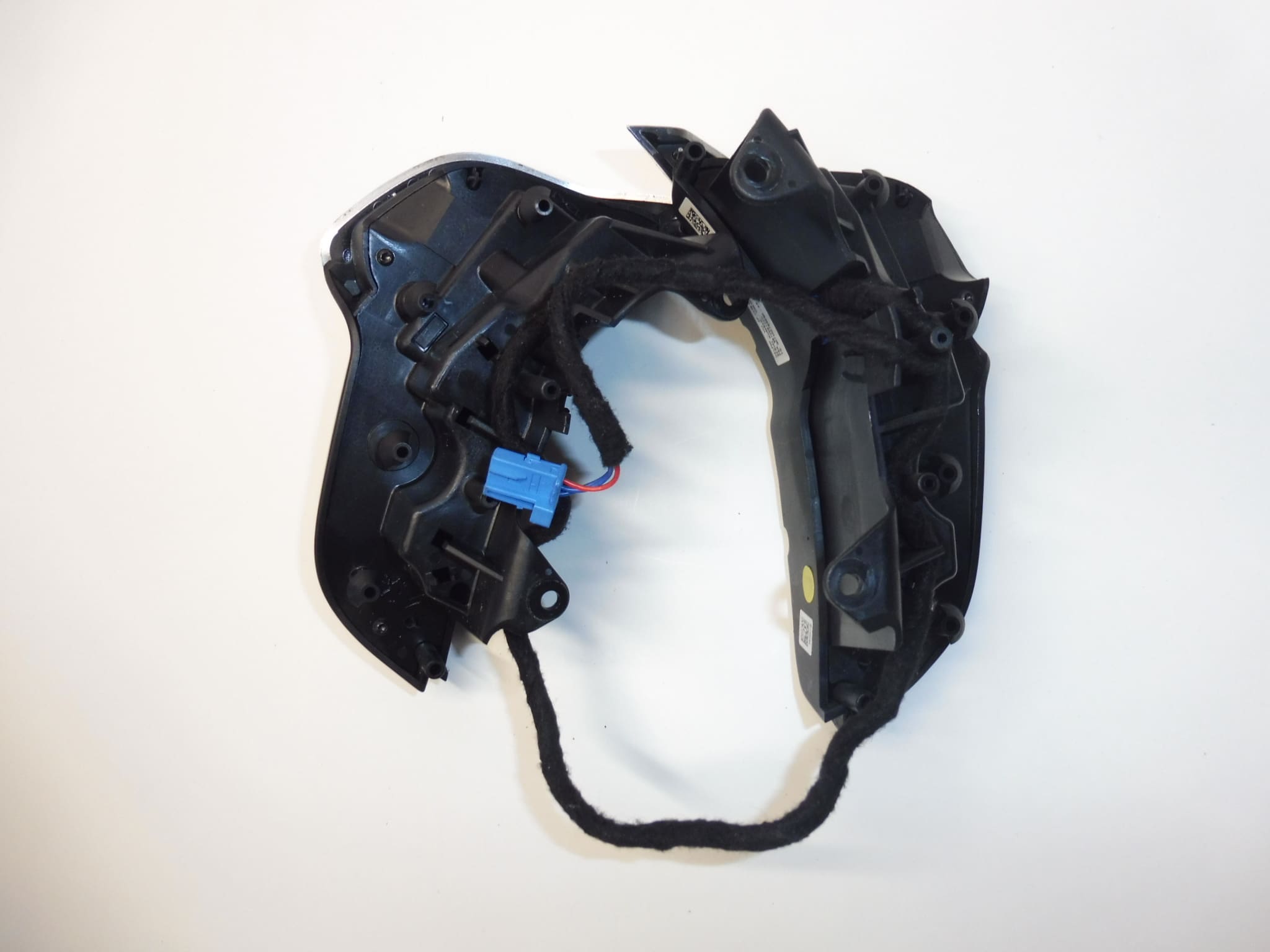

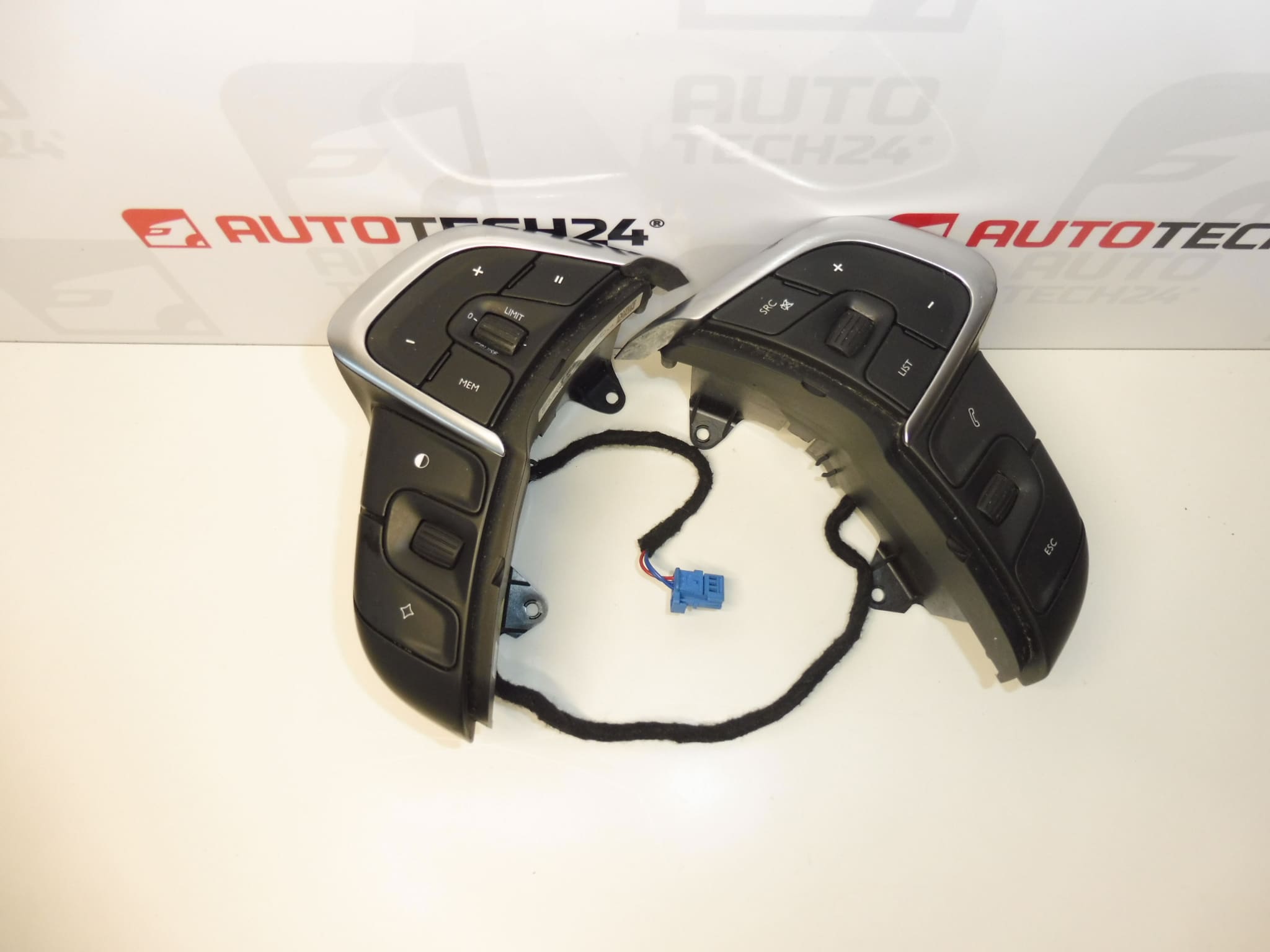

Integroitu ohjauspyörän kytkinmoduuli Citreon C4 II ja DS4 autoihin
HZD väri – MUSTA MISTRAL
Osan kuvaus
Käytetty Citroen C4 II ja DS4 ohjauspyöräohjain on integroitu kytkinmoduuli, joka on suunniteltu korvaamaan vaurioitunut tai toimimaton ohjain. Mahdollistaa ohjauspyörän kytkimille määritettyjen toimintojen käytön; niiden erityinen valikoima riippuu auton suunnittelusta ja varusteista.
Osa on listattu numeroilla 96720514ZD ja 98094655ZD ja väriversiona HZD – BLACK MISTRAL. Vertaile valinnassa alkuperäisen moduulin merkintöjä, kytkinten, liittimien ja kiinnikkeiden sijaintia ja symboleja. Käytetty moduuli on käytännöllinen korjausvaihtoehto, jos vika on juuri ohjauspyörän ohjauksessa.
Tekniset tiedot
- Valmistaja: ei määritetty; asiakirjoissa on nimi Stellantis CITROEN PEUGEOT.
- Malli: Citroen C4 II, DS4.
- Osatyyppi: integroitu ohjauspyörän kytkinmoduuli.
- Suunnittelu: käytetyn auton osa.
- Väri: HZD – BLACK MISTRAL.
- Luokka: sisustus, ohjauspyörät.
- Muut numerot: ei määritetty.
Tuotekoodit
- Tuotekoodit: 96720514ZD, 98094655ZD.
- Mallit merkkien mukaan: Citroen C4 II, DS4.
Tuotenumerot helpottavat osan löytämistä. Asiakirjoissa luetellaan molemmat koodit, mutta ne eivät kuvaa niiden vaihdettavuutta yksittäisten automallien välillä.
Asennussuositukset
Yleensä seuraava menettely koskee tämän tyyppisiä osia. Tarkka menetelmä moduuliin pääsemiseksi, liittimien lukituksen avaamiseksi ja sen kiinnittämiseksi riippuu ohjauspyörän tietystä mallista ja rakenteesta. Työ voi häiritä turvatyynyn läheisyyttä; Jos sen poistaminen vaatii huoltotoimenpidettä, anna tämä toimenpide pätevän henkilön tehtäväksi.
1) Ennen kokoamista
- Varmista, että kytkinmoduuli aiheuttaa ongelman, ei johdot, liitin tai muu ohjausjärjestelmän osa.
- Vertaa tuotteen nimeä, moduulin muotoa, symboleja ja painikkeiden sijaintia, liittimiä ja kiinnikkeitä alkuperäiseen kappaleeseen.
- Tarkista käytetty osa: tarkista halkeamien, salvojen vaurioiden, koskettimien kunto ja mahdolliset kosteuden merkit.
- Testaa varovasti kytkinten mekaaninen toiminta. Ne eivät saa juuttua tai vaatia voimakasta puristusta.
- Valmistele huoltomenettely tietylle autolle, erityisesti säännöt akun irrottamiseksi ja turvatyynyn ympärillä tapahtuvasta turvallisesta työstä.
2) Tarvittavat työkalut ja materiaalit
- Käsityökalut ja ruuviliitokset vastaavat käytettyjä liitoksia.
- Muoviset purkutyökalut kansien hellävaraiseen irrotukseen.
- Taskulamppu, puhdas liina ja säiliö käytöstä poistetuille kiinnikkeille.
- Tarvittaessa sähkökoskettimille ja diagnostiikkalaitteille sopivat välineet kyseiselle ajoneuvolle.
3) Vaiheittainen kokoamismenettely
- Pysäytä ajoneuvo turvallisesti, varmista liikenteestä ja katkaise sytytysvirta.
- Noudata valmistajan ohjeita elektroniikan asettamiseksi lepoon, akun irrottamiseksi ja määrättyä odotusaikaa ennen kuin työskentelet turvatyynyn ympärillä.
- Käytä moduulia huoltomenettelyn mukaisesti. Älä löysää kansia väkisin; Ota ensin selvää, kuinka ne suojataan.
- Jos pääsy edellyttää turvatyynyjärjestelmän peukalointia, toimi vain tarvittavan pätevyyden ja valmistajan ohjeiden mukaisesti. Älä suorita improvisoituja sähkömittauksia turvatyynyn liittimille.
- Kirjoita muistiin johdotusreitti ja liittimien sijainti, kuten valokuva, ennen kuin irrotat yhteyden.
- Avaa alkuperäinen moduuli, avaa sopivat liittimet ja irrota ne rungosta, älä johdoista vetämällä.
- Irrota alkuperäinen moduuli ja tarkista saatavilla olevat johdot, koskettimet ja istuinpinnat. Poista havaitut vauriot ensin.
- Vertaa molempia moduuleja uudelleen. Jos liittimet, kiinnikkeet tai säätimien järjestely ovat erilaiset, älä säädä kokoonpanoa väkisin tai johdotusta muuttamalla.
- Kytke vastaavat liittimet, tarkista niiden suojaus ja aseta vaihtomoduuli paikalleen ilman jännitystä. Reititä kaapelit niin, ettei se jää puristuksiin.
- Kiinnitä moduuli määrätyllä tavalla ja palauta puretut osat huoltomenettelyn mukaisesti. Älä ylikuormita muovikahvoja.
- Kun kokoaminen on valmis, kytke akku valmistajan ohjeiden mukaisesti ja suorita toimintatarkastus.
-
4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
- Testaa ensin yksittäiset kytkimet ja ohjattujen toimintojen vastaavat reaktiot paikallaan olevassa ajoneuvossa.
- Tarkista, että painikkeet liikkuvat vapaasti, suojukset sopivat kunnolla ja ettei mikään osa ole löysällä.
- Varmista, ettei törmäyksen jälkeen tule epätavallista varoitusviestiä, etenkään turvatyynyyn liittyen. Diagnosoi ensin mahdollinen vika.
- Suorita lyhyt koeajo vasta onnistuneen paikan päällä suoritetun tarkastuksen jälkeen. Tarkista, että toiminnot ovat käytettävissä vain ajaessasi turvallisesti, häiritsemättä ajamista.
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Valitse vain ulkonäön perusteella: vertaa myös kytkinten merkintöjä, liittimiä, asennusta ja muotoilua.
- Salpojen rikkominen: selvitä niiden avaussuunta ja -tapa ennen kauhuilua.
- Johdot vedetty ulos tai liitin ei napsahtanut: pidä liittimiä rungosta ja tarkista niiden suojaus yhdistämisen jälkeen.
- Järjestä johdotus: säilytä alkuperäiset johdot ja tarkista ne ennen peittämistä.
- Vaihtaminen etsimättä vian syytä: vaurioituneet johdot tai koskettimet voivat aiheuttaa samat oireet kuin viallinen moduuli.
- Turvallisuusohjeiden noudattamatta jättäminen: älä improvisoi turvatyynyn ympärillä ja noudata valmistajan ohjeita.
Syyt, miksi osa on vaurioitunut
Ohjauspyörän kytkinmoduulit voivat yleensä vaurioittaa seuraavia syitä. Se ei ole kuvaus tarjotun kappaleen todetusta kunnosta.
- Käyttökulutus: toistuva painallus voi vähitellen heikentää koskettimien mekaanista toimintaa ja luotettavuutta.
- Lika ja kosteus: pöly, rasva tai valuva pesuaine voi johtaa painikkeiden juuttumiseen tai sähkökontaktien katkeamiseen.
- Karkea käsittely: Liiallinen paine tai isku voi vahingoittaa säätimiä, koteloa tai kiinnikkeitä.
- Materiaalien ikääntyminen: pitkäaikainen lämpöjännitys voi edistää muoviosien haurautta.
