ECU IAW 6LPB 2.0 16V Citroën Peugeot 9657870480 9659057580

Kuvaus

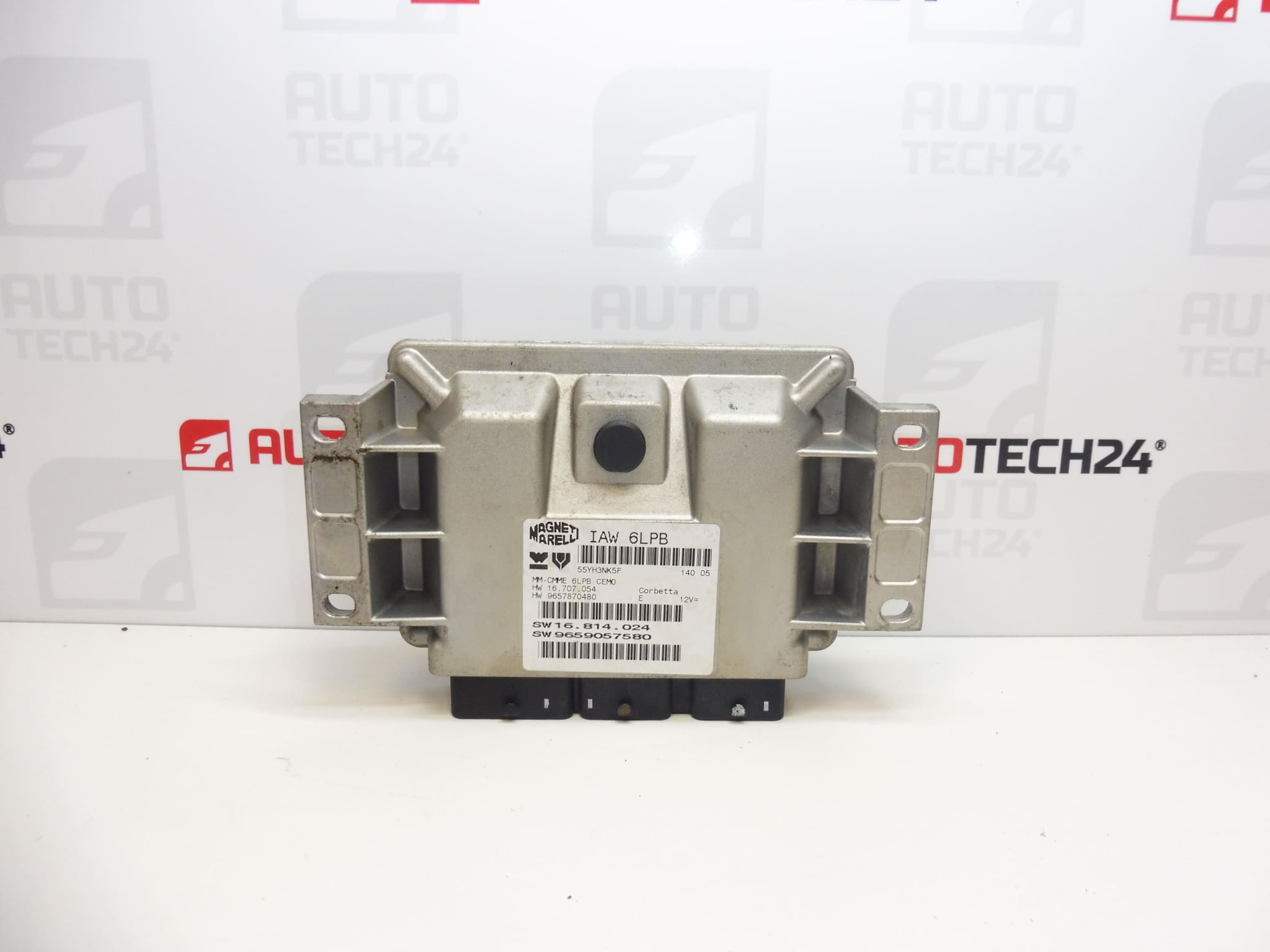

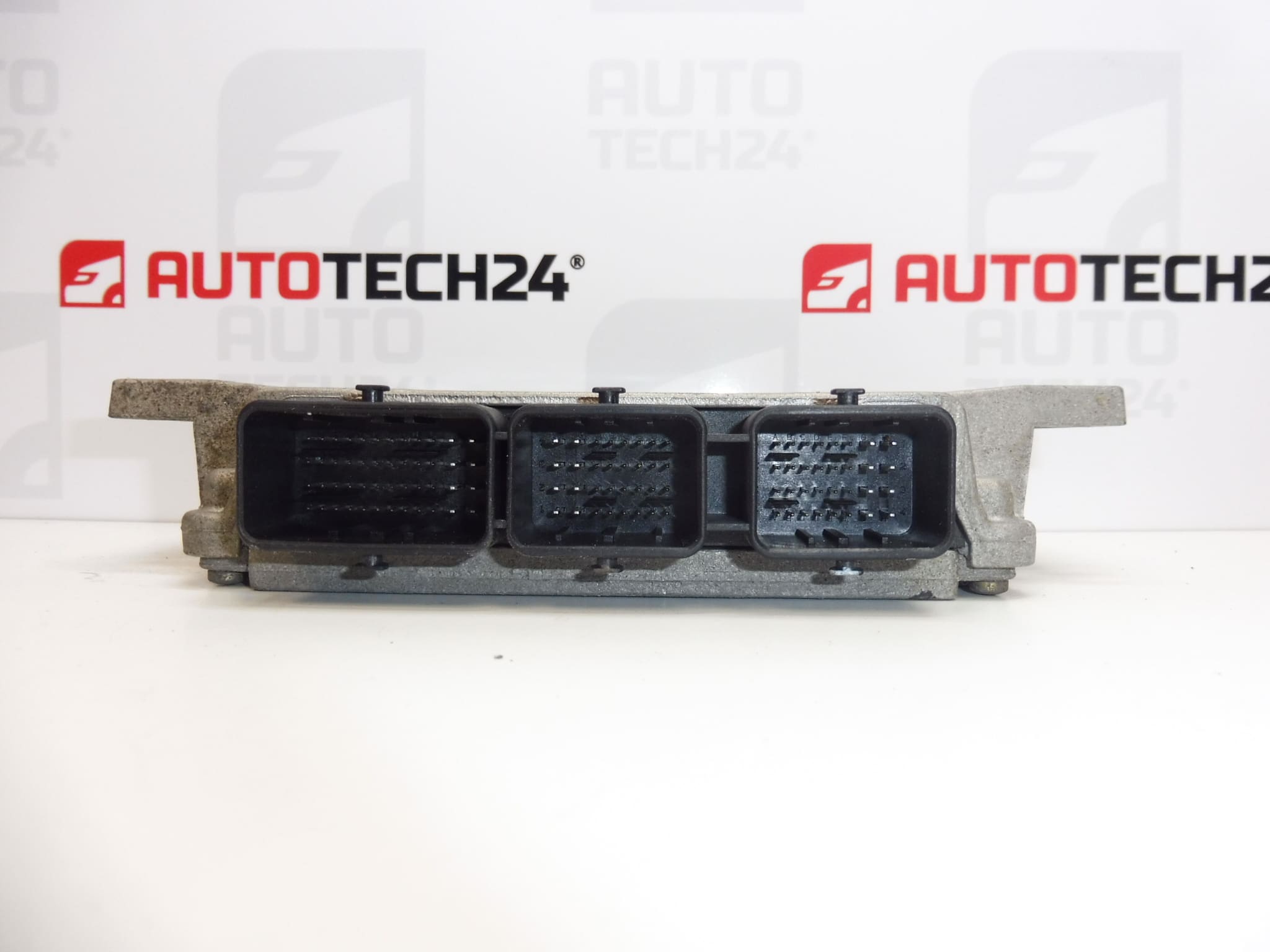

Magneti Marelli IAW 6LPB -ohjainlaite Citroën- ja Peugeot-autoihin

Osan kuvaus

Käytetty Magneti Marelli IAW 6LPB -ruiskutuksen ohjainlaite Citroën- ja Peugeot-autoihin, joiden moottorimerkintä on 2.0 16V. Ohjainlaite käsittelee antureiden signaaleja ja ohjaa ruiskutusta sekä muita moottorinohjauksen toimintoja. Viallista ohjainlaitetta vaihdettaessa on tärkeää varmistaa osan oikea versio ja sopeuttaa se ajoneuvon elektroniikkaan.

Lähtötiedoissa mainitaan mallit Citroën C5, Peugeot 307 ja Peugeot 407. Varaosaa valittaessa vertaa erityisesti numeroita 9657870480 ja 9659057580 sekä alkuperäisen ohjainlaitteen merkintää ja versiota. Pelkkä automallin ja moottorin iskutilavuuden vastaavuus ei riitä. Käytetty osa tarjoaa mahdollisuuden korvata alkuperäinen ohjainlaite, mutta on varauduttava ammattilaisen tekemään tiedonsiirtoon tai alustukseen.

Tekniset tiedot

• Valmistaja: Magneti Marelli
• Malli: Citroën C5, Peugeot 307, Peugeot 407
• Ohjainlaitteen tyyppi: IAW 6LPB
• Moottorimerkintä lähtötiedoissa: 2.0 16V
• Osaluokka: ruiskutuksen ohjainlaite
• Kunto: käytetty osa
• Muut numerot: 1943JT, 1943A3, 1942ZR, 1943A2
• Vuosimallit ja tarkka moottorikoodi: ei ilmoitettu

Tuotekoodit

• Tuotekoodit: 9657870480, 9659057580, 1943JT, 1943A3, 1942ZR, 1943A2
• Tyyppimerkintä: Magneti Marelli IAW 6LPB

Ilmoitetut koodit on tarkoitettu osan tunnistamiseen ja etsimiseen. Kun vertaat osaa alkuperäiseen ohjainlaitteeseen, huomioi myös sen laitteisto- ja ohjelmistoversio sekä sopeutusvaatimukset.

Asennussuositukset

Yleisesti tätä osatyyppiä koskee seuraava: ruiskutuksen ohjainlaitteen vaihto edellyttää diagnostiikkaa ja yleensä myös tallennettujen tietojen käsittelyä. Alla oleva menettely on yleisluonteinen; tarkat irrotus-, virrankatkaisu- ja käyttöönottovaiheet riippuvat auton mallista ja versiosta.

1) Ennen asennusta

• Varmista ensin vian syy diagnostiikalla. Samankaltaisia oireita voivat aiheuttaa viallinen virransyöttö, maadoitus, johdotus tai liitetty komponentti.
• Vertaa tuotenumeroita, IAW 6LPB -merkintää, saatavilla olevia laitteisto- ja ohjelmistotietoja, liittimiä ja kiinnityksiä alkuperäiseen osaan.
• Tarkasta käytetyn ohjainlaitteen kotelo, kiinnityskohdat, liittimet ja koskettimet. Kiinnitä huomiota korroosioon, kosteuteen, halkeamiin, taipuneisiin liitinnastoihin ja ylikuumenemisen jälkiin.
• Määritä käyttöönottotapa etukäteen ja varmista alkuperäisten tietojen varmuuskopiointi, jos niiden lukeminen on mahdollista.

2) Tarvittavat työkalut ja materiaalit

• Tavalliset käsityökalut, jotka sopivat ohjainlaitteen ja sitä ympäröivien suojien kiinnityksiin.
• Ajoneuvolle soveltuva diagnostiikkalaite ja ohjainlaitteen kloonaukseen tai alustukseen tarvittava laitteisto.
• Yleismittari virransyötön ja maadoituksen tarkastamiseen.
• Soveltuva sähkökontaktien puhdistusaine, puhtaat liinat ja suojaus sähköstaattisilta purkauksilta elektroniikkaa käsiteltäessä.
• Vakavoitu virtalähde, joka soveltuu diagnostiikka- ja ohjelmointitöihin käytettävän laitteiston vaatimusten mukaisesti.

3) Asennus vaihe vaiheelta

1. Tee alkudiagnostiikka ja kirjaa viat sekä alkuperäisen ohjainlaitteen saatavilla olevat tunnistetiedot.
2. Tarkasta virransyöttö- ja maadoitusjohdot sekä niihin liittyvä johdotus. Poista mahdollinen vaurion aiheuttaja ennen korvaavan ohjainlaitteen kytkemistä.
3. Jos alkuperäisen ohjainlaitteen kunto sen sallii, teetä tietojen luku ja varmuuskopiointi ammattilaisella. Valitse kloonaus- tai alustusmenettely.
4. Katkaise sytytysvirta, noudata valmistajan ohjeita elektroniikan siirtämiseksi lepotilaan ja irrota akun kytkentä ennen irrotustöitä.
5. Järjestä pääsy ohjainlaitteeseen kyseisen auton huolto-ohjeiden mukaisesti. Kirjaa johdotuksen reititys ja liittimien asennot ennen niiden irrottamista.
6. Vapauta liittimien lukitukset ja irrota liittimet varovasti. Älä vedä johdoista äläkä käytä koskettimia vääntämisen tukipisteenä.
7. Avaa kiinnitykset ja poista alkuperäinen ohjainlaite. Tarkasta kannatin ja ympäristö, erityisesti mahdolliset veden pääsyn jäljet tai johdotuksen vauriot.
8. Tee korvaavalle ohjainlaitteelle tarvittavat valmistelut valitun menetelmän mukaisesti. Jätä tiedonsiirto ja mahdolliset elektroniikkaan kohdistuvat toimenpiteet ammattilaiselle.
9. Aseta korvaava ohjainlaite paikalleen ja kiinnitä se auton valmistajan ohjeiden mukaisesti. Johdotus ei saa olla kireällä, puristuksissa eikä reunoja vasten rasittuneena.
10. Kytke liittimet, varmista niiden lukitusten asianmukainen kiinnittyminen ja asenna irrotetut suojat takaisin.
11. Kytke akku valmistajan ohjeiden mukaisesti. Jos valittiin alustus, suorita tarvittava koodaus ja avainten sopeutus asianmukaisella diagnostiikkalaitteistolla.
12. Varmista tiedonsiirto ohjainlaitteen kanssa, suorita määrätyt diagnostiikkatoimenpiteet loppuun ja tarkasta moottorin toiminta.

4) Asennuksen jälkeiset tarkastukset ja koeajo/toiminnan varmistaminen

• Varmista tiedonsiirto ohjainlaitteen kanssa, käynnistyslupa ja sopeutuksen onnistunut valmistuminen.
• Tarkasta käynnistyminen, moottorin käynti, reagointi kaasuun ja merkkivalojen tila.
• Lue vikamuisti uudelleen ja arvioi mahdolliset jatkuvat ongelmat; älä tyydy pelkkään vikojen poistamiseen muistista.
• Jos moottori toimii oikein eikä ajoneuvossa ole turvallisuuteen vaikuttavia vikoja, tee lyhyt koeajo. Toista sen jälkeen diagnostiikkatarkastus.

5) Yleisimmät asennusvirheet ja niiden välttäminen

• Valinta pelkän automallin perusteella: vertaa myös koodeja, ohjainlaitteen versiota ja ohjelmistovaatimuksia.
• Vaihto poistamatta alkuperäistä vian syytä: tarkasta virransyöttö, maadoitus, johdotus ja liitetyt virtapiirit ennen asennusta.
• Kytkeminen virran ollessa päällä: noudata valmistajan ohjeita akun kytkennän irrottamisesta ja elektroniikan käsittelystä.
• Liittimien vaurioituminen: vapauta ensin lukitukset äläkä käytä voimaa, jos liitin ei ole oikeassa asennossa.
• Ohjelmoinnin keskeytyminen: varmista vakaa virransyöttö ja luotettava yhteys diagnostiikkalaitteistoon.
• Sopeutuksen jättäminen tekemättä: käytetty ohjainlaite ei välttämättä mahdollista käynnistystä pelkän mekaanisen kytkemisen jälkeen.

Asennus ja koodaus – tärkeää

• Ohjainlaite on käytetty ja paritettu alkuperäiseen autoon (VIN/PIN/avaimet).
• Käyttöönottovaihtoehdot:
  1. Tietojen kloonaus vanhasta ohjainlaitteesta (EEPROM/Flash) – kloonauksen jälkeen ohjainlaite on suoraan käyttövalmis.
  2. Palautus alustamattomaan tilaan ja sitä seuraava alustus/telekoodaus DiagBoxilla (tarvittaessa verkossa) + avainten sopeutus.
• Suositellaan teetettäväksi ammattilaisella, jolla on PSA-huoltolaitteisto (DiagBox/Lexia/PP2000).
• Irrota akun kytkentä aina ennen irrotusta/asennusta ja noudata valmistajan ohjeita, jotta ohjainlaite ei vaurioidu.

Osan vaurioitumisen syyt

Seuraavat tekijät voivat yleisesti vaurioittaa ruiskutuksen ohjainlaitteita. Kyseessä ei ole kuvaus tämän yksittäisen osan todetusta kunnosta.

• Kosteus ja veden pääsy laitteeseen: voivat aiheuttaa koskettimien korroosiota ja vaurioittaa sisäistä elektroniikkaa.
• Ylijännite tai virransyötön virheellinen käsittely: voivat vaurioittaa herkkiä elektronisia piirejä.
• Oikosulku johdotuksessa tai liitetyssä komponentissa: voi ylikuormittaa ohjainlaitteen lähtöpiirejä.
• Huono maadoitus ja löysät liitokset: aiheuttavat epävakaata virransyöttöä ja voivat johtaa sähköiseen rasitukseen.
• Lämpörasitus ja tärinä: voivat vähitellen vaurioittaa elektronisia komponentteja ja niiden liitoksia.
• Epäammattimaiset toimenpiteet: kotelon virheellinen avaaminen, liittimien vaurioituminen tai tietojen kirjoituksen keskeytyminen voivat häiritä ohjainlaitteen toimintaa.
