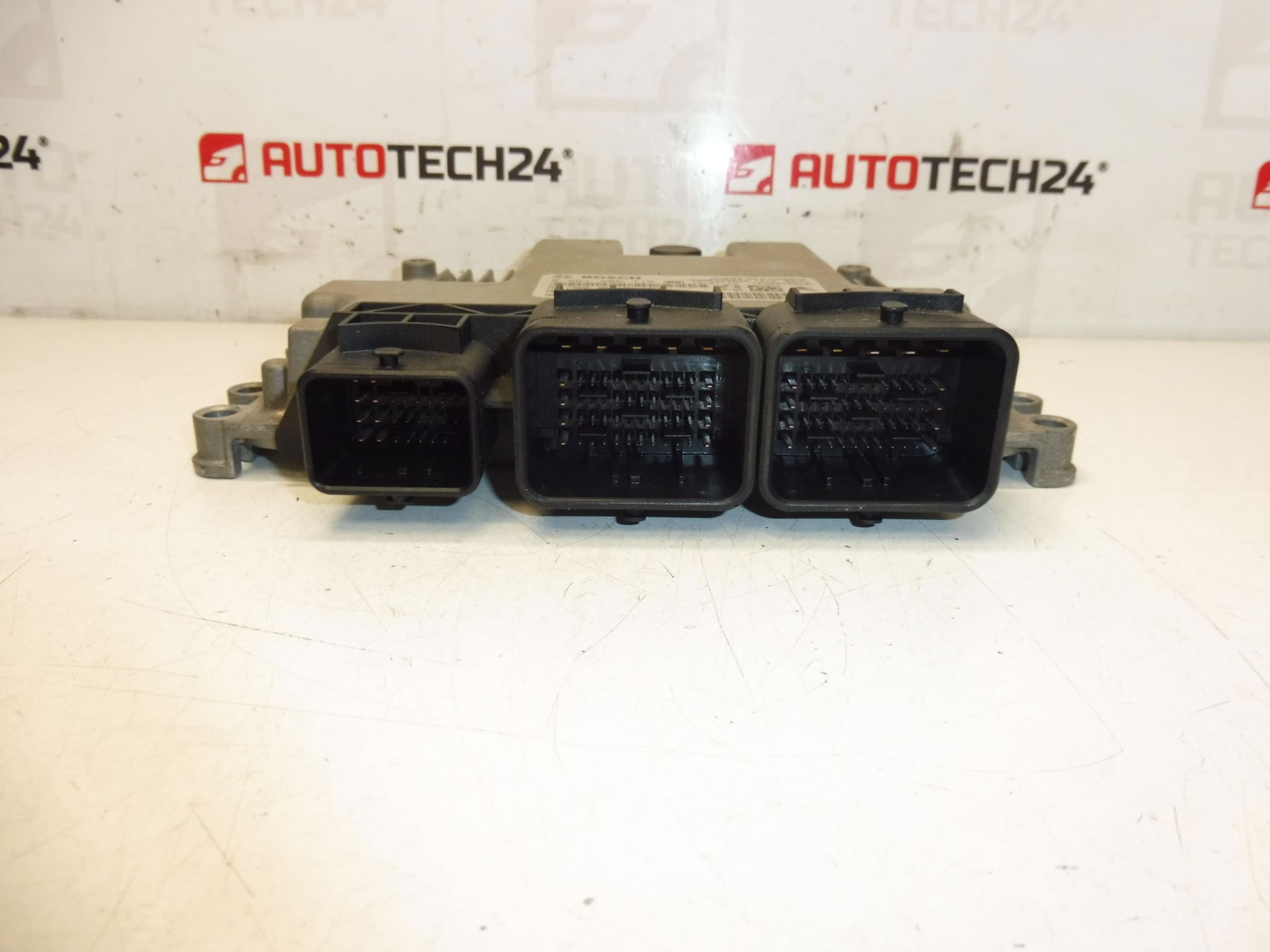

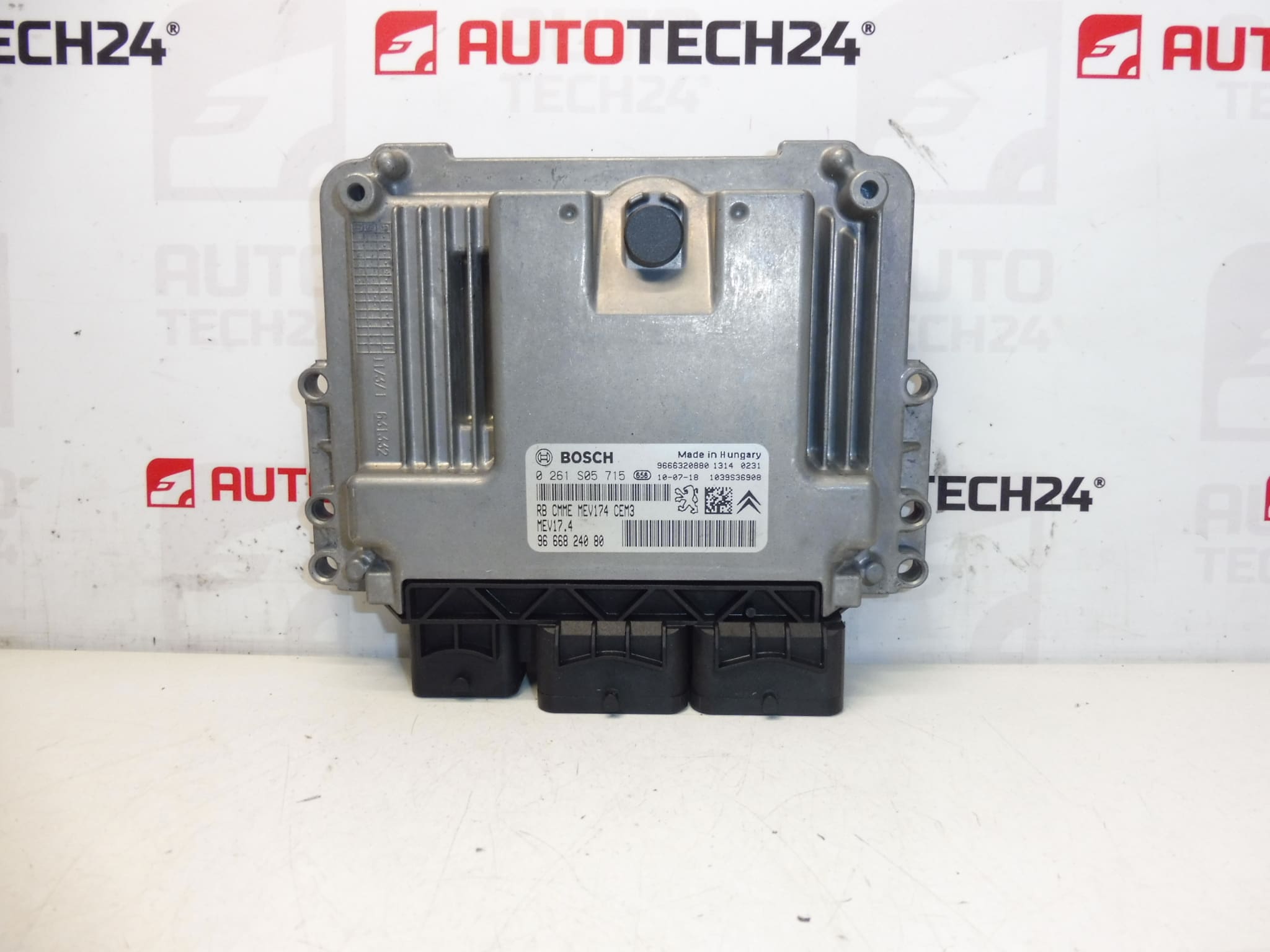

ECU Bosch MEV17.4 0261S05715 9666824080

Kuvaus

BOSCH-ruiskutuksen ohjausyksikkö CITROEN- ja PEUGEOT-autoihin 1,6 VTI-moottorilla
Se on PEUGEOT 308 1.6 VTi 5FS:stä

Osan kuvaus

Tämä Boschin ruiskutuksen ohjausyksikkö on käytetty aito auton osa, joka on suunniteltu Citroën- ja Peugeot-autoihin. Se on tärkeä elektroninen komponentti moottorin ohjausjärjestelmässä, joka käsittelee käyttötietoja ja osallistuu ruiskutuksen ja moottorin toiminnan oikeaan toimintaan.

Osa on peräisin Peugeot 308 1.6 VTi 5FS:stä, mikä on tärkeä tieto alkuperäiseen yksikköön verrattuna. Oikeaa osaa etsittäessä on tärkeää opastaa ensisijaisesti yksikkönumero, koska ohjausyksiköiden kohdalla koodisovitus on avain jatkokokoonpanoon, tiedonsiirtoon tai myöhempään käyttöönottoon.

Automekaanikoille ja kotikorjaajille tämä osa on sopiva valinta alkuperäisen ECU:n vian jälkeiseen vaihtoon, moottorielektroniikkaan liittyvien ongelmien ratkaisemiseen tai varaosaksi ammattimaiseen ajoneuvon käyttöönottoon.

Tekniset tiedot

• Valmistaja: Bosch
• Malli: Peugeot 308 1.6 VTi 5FS
• Muut numerot: 0261S05715, 9666824080, 9666320880, 1610570880, 1943WS

Tuotekoodit

• Tuotekoodit: 0261S05715, 9666824080, 9666320880, 1610570880, 1943WS
• Mallejen nimet: Peugeot 308

Asennussuositukset

Tämä osa on ruiskutuksen ohjausyksikkö, joten kokoamisen aikana on edettävä huolellisesti ja ajoneuvon elektroniikkaa kunnioittaen. Tarkka menettely voi vaihdella automallista riippuen, mutta alla olevat vaiheet ovat yleinen käytäntö tämän tyyppisille osille.

1) Ennen kokoamista

• Tarkista, että alkuperäisen ja vaihtoyksikön merkinnät täsmäävät, erityisesti 0261S05715 ja muut luetellut koodit.
• Vertaa liittimiä, niiden lukumäärää, muotoa, suuntaa ja koskettimien yleistä kuntoa.
• Tarkista silmämääräisesti, onko laitteen kotelossa halkeamia, epämuodostumia tai korroosiota tai kosteutta.
• Tarkista liittimien nastojen kunto, ovatko ne vääntyneet, puristuneet tai likaiset.
• Ennen töiden aloittamista irrota akku tavallisten ajoneuvoelektroniikkatyöskentelyn periaatteiden mukaisesti.

2) Tarvittavat työkalut ja materiaalit

• Yleinen käsityökalusarja
• Sopivat lisälaitteet yksikön kiinnityksen purkamiseen
• Sähköisten koskettimien puhdistusaine
• Suojakäsineet
• Diagnostiikkalaitteet myöhempää käyttöönottoa varten

3) Vaiheittainen kokoamismenettely

1. Sammuta sytytysvirta ja jätä ajoneuvo tyhjäkäyntitilaan.
2. Irrota akku, jotta et vahingoita elektroniikkaa tai aiheuta tietoliikennevirheitä.
3. Käytä alkuperäistä ohjausyksikköä tietyn auton suunnittelun mukaan.
4. Irrota kaikki liittimet varovasti ilman liiallista utkimista tai voimaa.
5. Irrota vanha yksikkö ja poista se ajoneuvosta.
6. Vertaa vanhaa ja uutta osaa kaikkien saatavilla olevien numeroiden, liittimien ja mallien mukaan.
7. Puhdista liittimet varovasti tarvittaessa ja tarkista niiden kunto.
8. Aseta vaihtoyksikkö paikalleen ja kiinnitä se alkuperäisellä tavalla.
9. Kytke liittimet niin, että ne ovat kunnolla paikallaan ja tukevasti.
10. Kytke akku uudelleen.
11. Suorita diagnostiikkatarkastus ja varmista, että yksikkö on yhteydessä ajoneuvojärjestelmään.
12. Anna yksikkö tarvittaessa ammattimaisesti siirtää, alustaa tai muuten määrittää.
• 4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
  • Varmista, että laite on yhteydessä diagnostiikkaan.
  • Tarkista, että kaikki liittimet ovat kunnolla paikoillaan ja kiinni.
  • Kun olet käynnistänyt moottorin, tarkkaile toiminnan vakautta ja järjestelmän perustoimintoja.
  • Tarkista tiedonsiirtoon tai moottorin ohjaukseen liittyvien vikojen varalta.
  • Onnistuneen käyttöönoton jälkeen suorita lyhyt toiminnan tarkistus normaalissa käytössä.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Yksikön vaihto epätäydellisen nimen vuoksi – vertaa aina kaikkia saatavilla olevia osanumeroita.
  • Kokoaminen vaurioituneen liittimen kanssa – tarkista nastat ja liittimen kiinnitys ennen liittämistä.
  • Yhdistäminen virran ollessa päällä – työskentele aina akku irti.
  • Ohjelmiston käyttöönottotarve aliarvioitu – käytetyt ECU:t saattavat vaatia ammattimaisia toimia.
  • Laitteen karkea käsittely – suojaa elektronisia osia iskuilta, kosteudelta ja staattiselta sähköltä.

  Kokoaminen ja koodaus – Tärkeää

  • Yksikköä käytetään ja se on ”paritettu” alkuperäisen auton kanssa (VIN/PIN/avaimet).
  • Käyttöönottovaihtoehdot:
    1. Tietojen kloonaaminen vanhasta asemasta (EEPROM/Flash) – kloonauksen jälkeen asema on plug and play -tilassa.
    2. Neitsyttely ja myöhempi alustus/telekoodaus DiagBoxin kautta (mahdollisesti verkossa) + avainten mukauttaminen.
  • Suositellaan PSA-huoltolaitteiden (DiagBox/Lexia/PP2000) asiantuntijan suoritettavaksi.
  • Irrota akku aina ennen purkamista/kokoamista ja noudata valmistajan ohjeita, jotta laite ei vahingoitu.

  Syyt, miksi osa on vaurioitunut

  • Jännitevaihtelut ajoneuvon verkossa tai ongelmia ajoneuvon virtalähteessä
  • Kosteutta, kontaktin hapettumista tai vuotoa liitinalueelle
  • Kaapelointivaurio, oikosulku tai transienttivastukset liittimissä
  • Epäasianmukainen käsittely edellisen purkamisen tai asennuksen aikana
  • Järjestö käynnistyksen, latauksen tai muiden sähköosien vioittumisen aikana
  • Elektroniikan luonnollinen kuluminen iän ja käytön vuoksi
