ECU Bosch EDC16C3 Citroën Peugeot 0281011090 9654984380

Kuvaus

BOSCH moottorin ohjausyksikkö Peugeot 307 1.4 HDI autoihin

Osan kuvaus

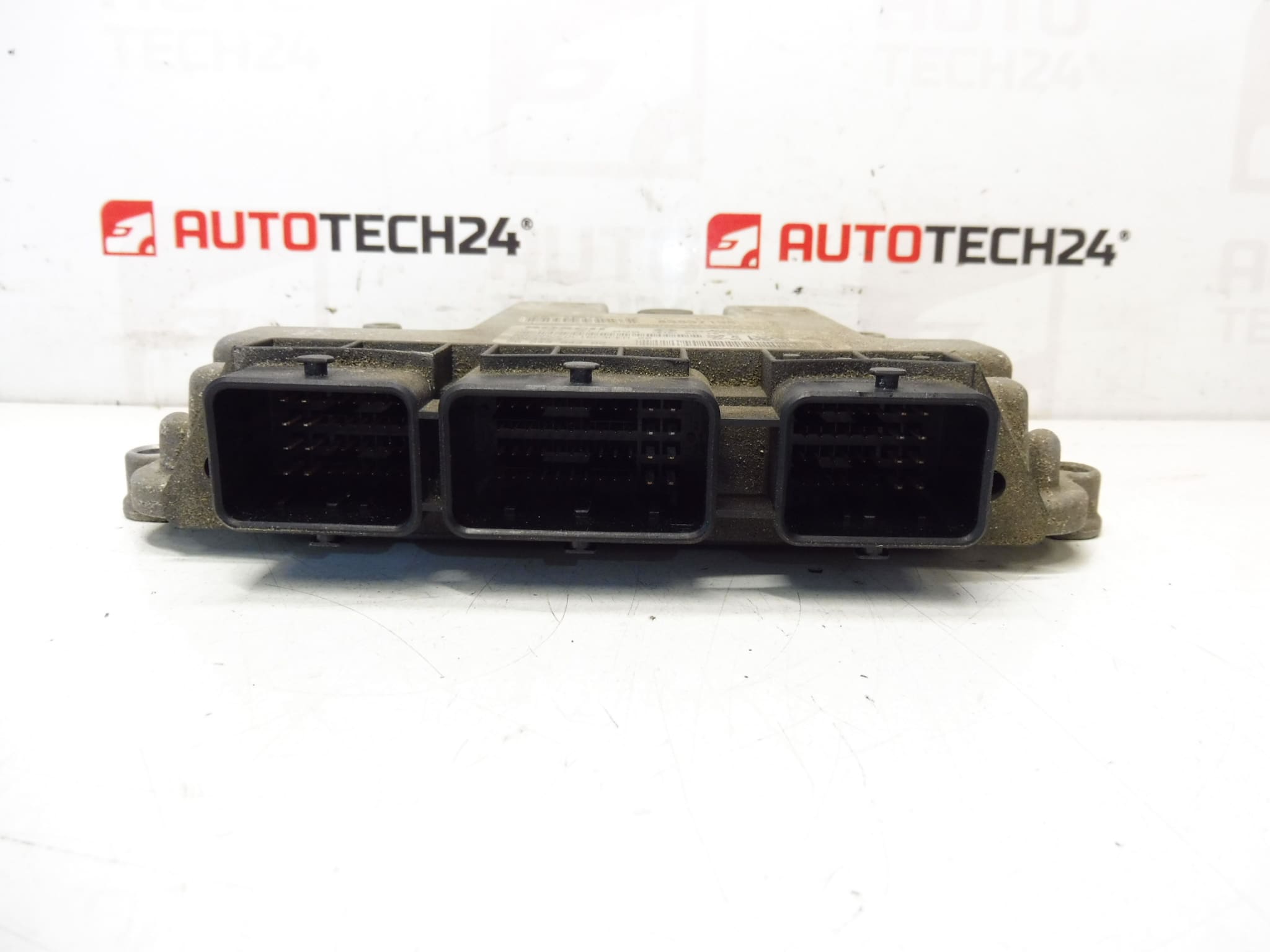

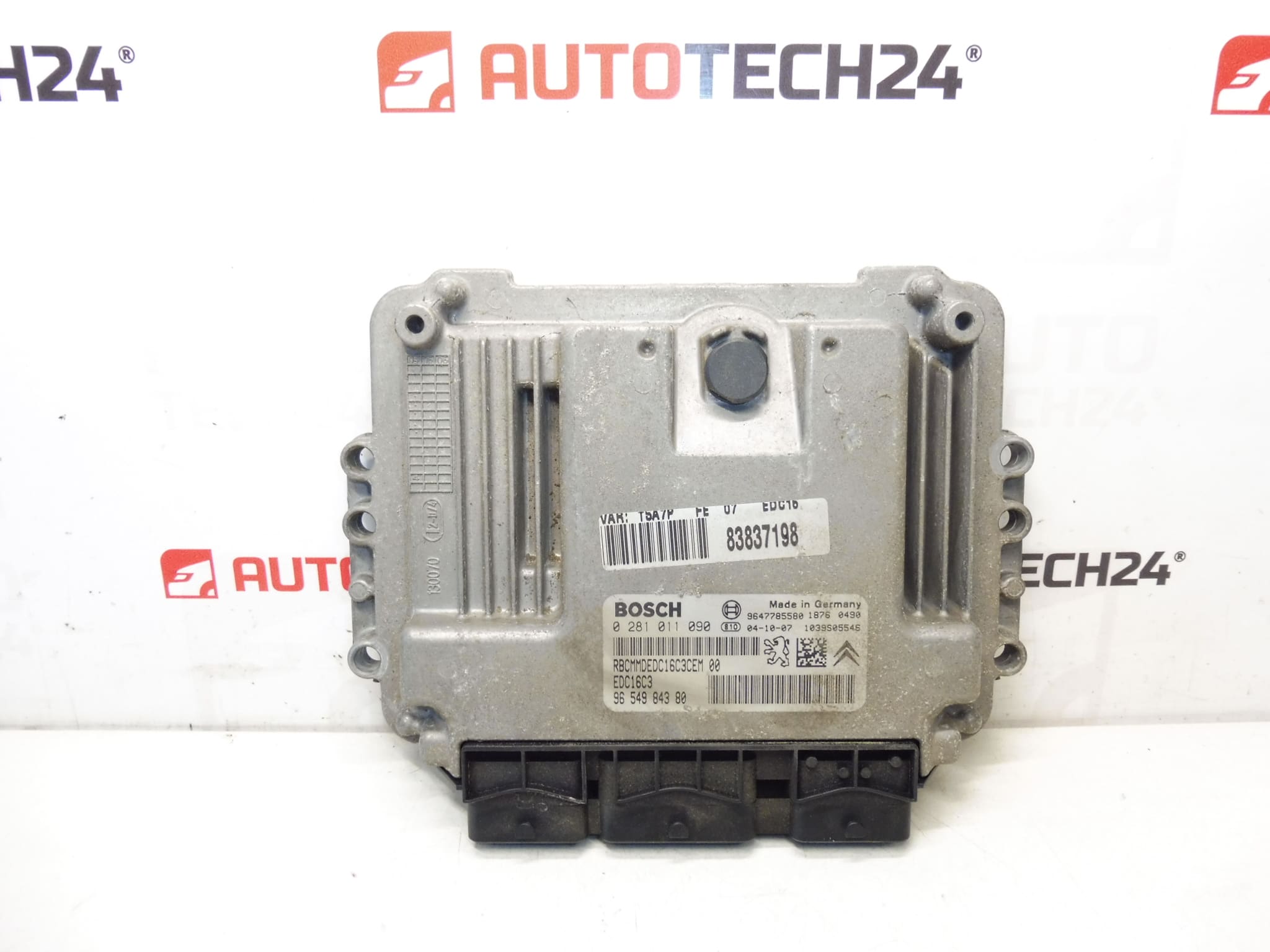

Tämä Boschin EDC16C3-moottorin ohjausyksikkö on käytetty alkuperäinen auton osa, joka on tarkoitettu Citroën Peugeot -autoihin, ja Peugeot 307 1.4 HDI on lueteltu mukana toimitetuissa asiakirjoissa. Se on tärkeä moottorinhallintajärjestelmän elektroninen komponentti, joka käsittelee tietoja antureista ja ohjaa ruiskutukseen ja moottorin toimintaan liittyviä toimintoja.

Osaa haetaan usein sarjanumeron perusteella, joten luettelossa on myös 0281011090, 9654984380, 9647785580, 1940WN ja 1940WP. Automekaanikoille ja kodin korjaamoille näiden koodien vastaavuus on yksi tärkeimmistä tiedoista oikean yksikön valinnassa.

Tekniset tiedot

• Valmistaja: BOSCH
• Malli: EDC16C3
• Muut numerot: 0281011090, 9654984380, 9647785580, 1940WN, 1940WP, NFP

Tuotekoodit

• Tuotekoodit: 0281011090, 9654984380, 9647785580, 1940WN, 1940WP
• Mallit tarroista ja asiakirjoista: Peugeot 307

Asennussuositukset

Tämä osa on ruiskutuksen ohjausyksikkö, joten sitä vaihtaessasi sinun on edettävä huolellisesti ja ajoneuvon elektroniikkaa kunnioittaen. Tarkka menettely voi vaihdella automallista riippuen, mutta yleensä seuraava koskee tämän tyyppisiä osia:

1) Ennen kokoamista

• Tarkista, että kaikki alkuperäisen ja uuden osan merkinnät täsmäävät, erityisesti 0281011090 ja 9654984380.
• Vertaa liittimien tyyppejä, niiden lukumäärää, yksikön kotelon muotoa ja koskettimien kuntoa.
• Tarkista, ettei yksikön pakkaus ole mekaanisesti vaurioitunut, vääntynyt tai kosteuden vaikutuksesta.
• Ennen töiden aloittamista irrota akku ja odota normaalin huoltokäytännön mukaisesti minimoidaksesi elektroniikan vaurioitumisen.

2) Tarvittavat työkalut ja materiaalit

• Käsityökalujen perussarja
• Sopivat lisälaitteet yksikön kiinnityksen purkamiseen
• Sähköisten koskettimien puhdistusaine
• Suojakäsineet
• Diagnostic equipment for subsequent adjustment and function check

3) Vaiheittainen kokoamismenettely

1. Sammuta sytytysvirta ja irrota akku.
2. Anna pääsy alkuperäiseen ohjausyksikköön auton rakenteen mukaisesti.
3. Irrota kaikki sähköliittimet varovasti ilman liiallista voimaa.
4. Irrota vanha yksikkö ja poista se ajoneuvosta.
5. Vertaa vanhoja ja käytettyjä osia tarran, liittimien ja mallin mukaan.
6. Puhdista liittimet varovasti tarvittaessa ja tarkista niiden kunto.
7. Aseta vaihtoyksikkö paikalleen ja kiinnitä se samalla tavalla kuin alkuperäinen kappale.
8. Kytke kaikki liittimet niin, että ne ovat kunnolla paikallaan ja tukevasti.
9. Liitä akku ja suorita perusvirtatarkistus.
10. Tarkista yksikön ja ajoneuvon välinen tiedonsiirto diagnostiikan avulla.
11. Suorita tarvittaessa asianmukaiset ohjelmiston mukautukset ajoneuvon varusteiden mukaan.
12. Onnistuneen asennuksen jälkeen tarkista moottorin ja siihen liittyvien järjestelmien toiminta.
• 4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
  • Tarkista, kommunikoiko laite oikein diagnostiikan kanssa.
  • Varmista moottorin vakaa käynnistys ja säännöllinen toiminta.
  • Varo virheilmoituksia tai liikennehäiriöitä.
  • Tarkista tallennetut viat ja järjestelmän yleinen toiminta lyhyen koeajon jälkeen uudelleen.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Osien vaihtaminen eri merkinnällä – vertaa aina huolellisesti kaikkia etiketissä olevia numeroita.
  • Vauriot liittimissä irrotettaessa – vapauta liittimet varovasti ja ilman ukimista.
  • Laitteen kytkeminen akun ollessa kytkettynä – irrota aina ajoneuvon virtalähde ennen kuin aloitat työskentelyn.
  • Koskettimien kunnon aliarvioiminen – likaiset tai hapettuneet koskettimet voivat aiheuttaa toimintahäiriöitä myös oikean osan kanssa.
  • Asennuksen jälkeinen diagnostiikkatarkistus jätetty pois – vaihdon jälkeen kannattaa aina tarkistaa tiedonsiirto ja järjestelmän toiminta.

  Kokoaminen ja koodaus – Tärkeää

  • Yksikköä käytetään ja se on ”paritettu” alkuperäisen auton kanssa (VIN/PIN/avaimet).
  • Käyttöönottovaihtoehdot:
    1. Tietojen kloonaaminen vanhasta asemasta (EEPROM/Flash) – kloonauksen jälkeen asema on plug and play -tilassa.
    2. Neitsyttely ja myöhempi alustus/telekoodaus DiagBoxin kautta (mahdollisesti verkossa) + avainten mukauttaminen.
  • Suositellaan PSA-huoltolaitteiden (DiagBox/Lexia/PP2000) asiantuntijan suoritettavaksi.
  • Irrota akku aina ennen purkamista/kokoamista ja noudata valmistajan ohjeita, jotta laite ei vahingoitu.

  Syyt, miksi osa on vaurioitunut

  • Kosteus ja hapettuminen – veden tunkeutuminen tai pitkäaikainen kosteus voi vahingoittaa elektroniikkaa ja liittimiä.
  • Sähköjärjestelmän ylijännite – jännitteen vaihtelut, latausongelmat tai ammattitaidottomat toimenpiteet sähköasennuksessa voivat vahingoittaa yksikköä.
  • Mekaaninen rasitus – tärinä, iskut tai karkea käsittely purkamisen ja asennuksen aikana.
  • Vaurioituneet liittimet ja kaapelit – huono kontakti voi johtaa tietoliikennehäiriöihin ja myöhempään toimintahäiriöön.
  • Ikä ja käyttökuluminen – elektroniset osat voivat kohdata sisäisiä komponentteja vuosien käytön jälkeen.
