Kuvaus

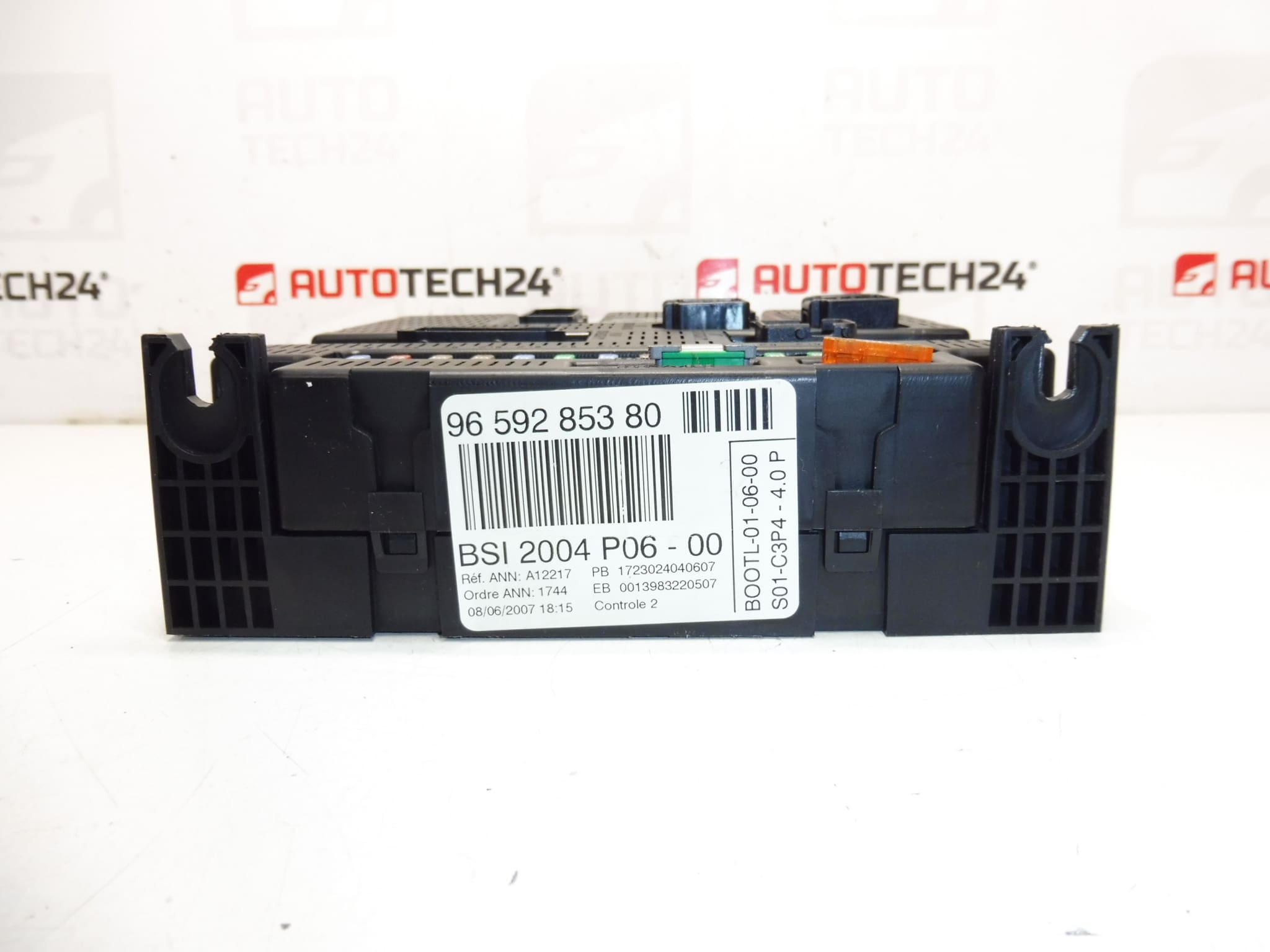

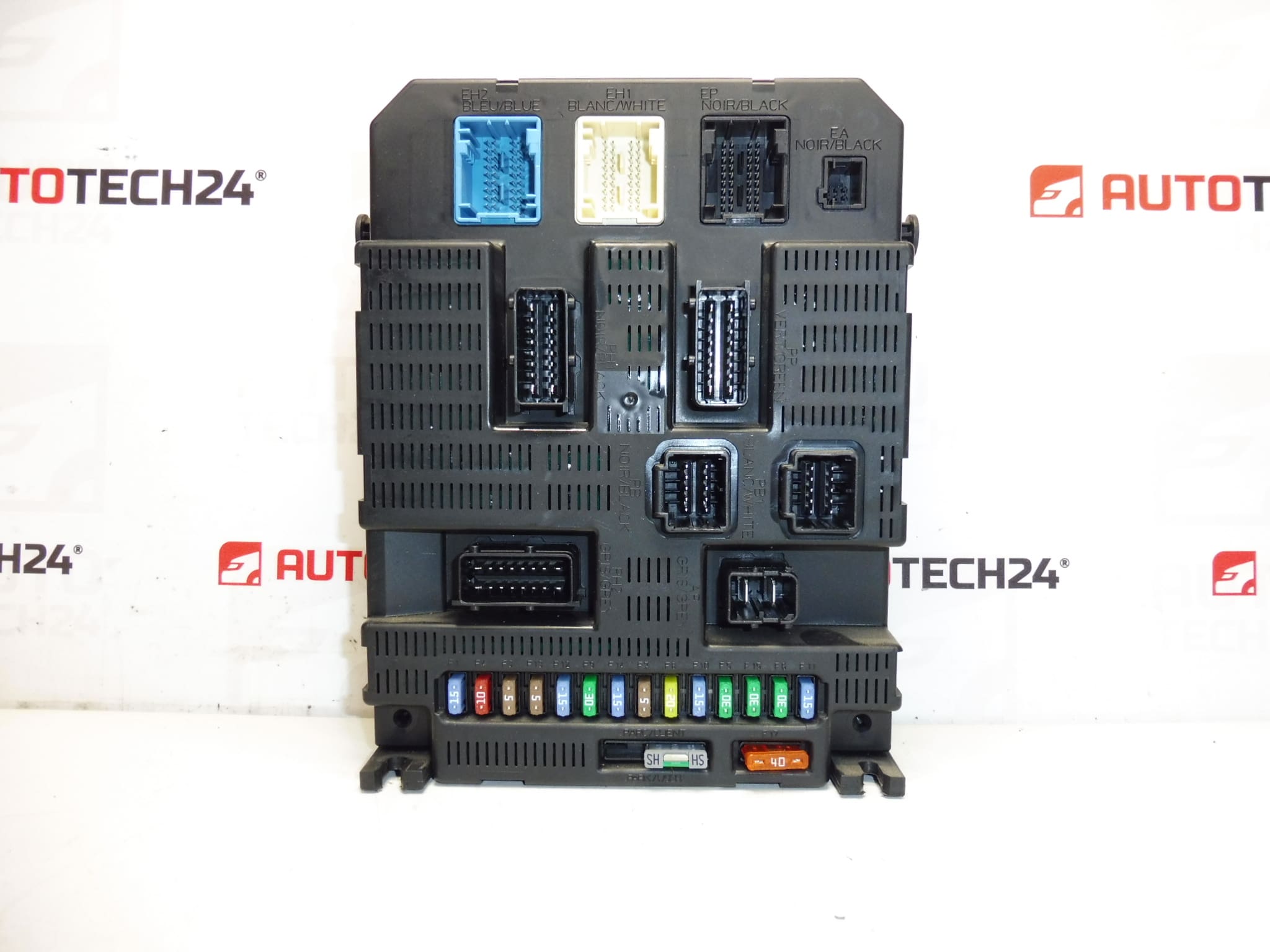

BSI 2004 P06-00 VALEO älykäs yksikkö CITROEN PEUGEOT autoille
Osan kuvaus
Tämä BSI (Body Systems Interface) -mukavuusyksikkö toimii keskeisenä elektronisena moduulina ajoneuvon valittujen mukavuus- ja koritoimintojen ohjaamiseen ja viestimiseen. Tarjottu osa on merkitty BSI 2004 P06-00 valmistajalta VALEO ja se on tarkoitettu Citroën / Peugeot -konsernin autoihin. Sitä etsitään ja tunnistetaan usein tuotenumeron perusteella, joten suosittelemme vertailemaan kaikkia etiketissä olevia koodeja alkuperäiseen yksikköön valittaessa.
Merkkien mukaan osa liittyy malleihin: Citroën C3, Citroën C3 II, Peugeot 207.
Tekniset tiedot
- Valmistaja: VALEO
- Malli: Citroën C3 | Citroën C3 II | Peugeot 207
- Muut numerot: 1663372580, 6580X4, 6580NG, 6580X5, 6580NH
Tuotekoodit
- Tuotekoodit: 9659285380
Asennussuositukset
Tarkka menettely voi vaihdella auton mallin ja varustelun mukaan. Alla on yleinen/tyypillinen menettely Citroën/Peugeot-autojen BSI-mukavuusyksikön vaihtamiseksi.
1) Ennen kokoamista
- Vertaa kaikkia koodeja yksikössä (erityisesti 9659285380 ja muita lueteltuja numeroita) vanhaan osaan.
- Tarkista, ettei liittimissä, liittimien lukot ja nastat ole vaurioituneet (taivutettu, hapettunut, vedetty).
- Varmista silmämääräisesti, että yksikön kansi ei ole haljennut eikä siinä ole merkkejä kosteudesta.
2) Tarvittavat työkalut ja materiaalit
- Käsityökalujen perussarja (ruuvitaltat/räikkä mallista riippuen)
- Muovinen vääntötanko kansien poistamiseen (muovivaurioiden minimoimiseksi)
- Sähköisten koskettimien puhdistusaine (valinnainen) ja kuiva liina
- Diagnostiikka / yksikön konfigurointimahdollisuus (huoltolaitteiden mukaan)
3) Vaiheittainen kokoaminen
- Sammuta sytytysvirta, irrota avain ja anna ajoneuvon käydä tyhjäkäynnillä hetken (yleensä muutaman minuutin).
- Irrota akku (miinusnapa ensin), jotta elektroniikka ei vaurioidu.
- Varmista pääsy BSI-yksikköön (poista tarvittavat kannet/paneelit auton mukaan).
- Dokomentoi yhteys: ota kuva liittimistä ja niiden sijainnista tai merkitse ne.
- Avaa asteittain liittimen lukot ja irrota liittimet varovasti (älä vedä kaapeleista).
- Avaa asema ja irrota asema.
- Vertaa vanhaa ja uutta osaa (koodit, liittimet, mekaaninen kiinnitys).
- Asenna yksikkö paikalleen ja kiinnitä se alkuperäiseen kiinnitykseensä.
- Kytke liittimet oikeassa järjestyksessä, kaikkien lukkojen tulee napsahtaa selvästi.
- Kytke akku (ensin plus, sitten negatiivinen) ja kytke sytytysvirta.
- Suorita ajoneuvolle tarvittavien toimintojen ja konfiguraatioiden/ohjelmointien perustarkistus.
-
4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
- Tarkista, että väyläyhteys toimii ja ettei standardista poikkeavia viestejä ole.
- Tarkista perusmukavuustoiminnot, joita ohjataan BSI:n kautta (riippuen auton varusteista).
- Tarkista lyhyen koeajon jälkeen uudelleen, että kaikki toimii vakaasti ja ilman keskeytyksiä.
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Järjellä olevien liittimien irrottaminen/liittäminen → irrota aina akku ja tarkkaile lepotilaa.
- Liittimet vaihdettu tai lukkoa ei napsautettu → merkitse liittimet, tarkista lukitus kytkennän jälkeen.
- Eri koodit huomioimatta → vertaa aina numeroita (9659285380 ja muita) vanhaan yksikköön.
- Likaantuneet/hapettuneet koskettimet → tarkista ennen asennusta ja puhdista tarvittaessa varovasti.
Huomio, käytettyjen moottorin ohjausyksiköiden ja BSI-mukavuusyksiköiden kohdalla kohdeajoneuvon alkuperäinen ohjelmisto (EEPROM FLASH) on ladattava yksikön muistiin.
Syyt, miksi osa on vaurioitunut
- Kosteutta ja vuotoa yksikkötilaan → nastojen korroosiota, oikosulkuja, epävakaa tiedonsiirto.
- Jännitevaihtelut (heikko akku, huono lataus, huonot kontaktit) → elektroniikka- ja muistihäiriöt.
- Epäammattimaiset toimet (liittimien irrottaminen sytytysvirran ollessa kytkettynä, virheellinen käsittely) → yksikön tai liittimien vaurioituminen.
- Kaapeleiden/liittimien vauriot lähistöllä → siirtymävastukset, toimintahäiriöt ja virheelliset signaalit.
