Kuvaus

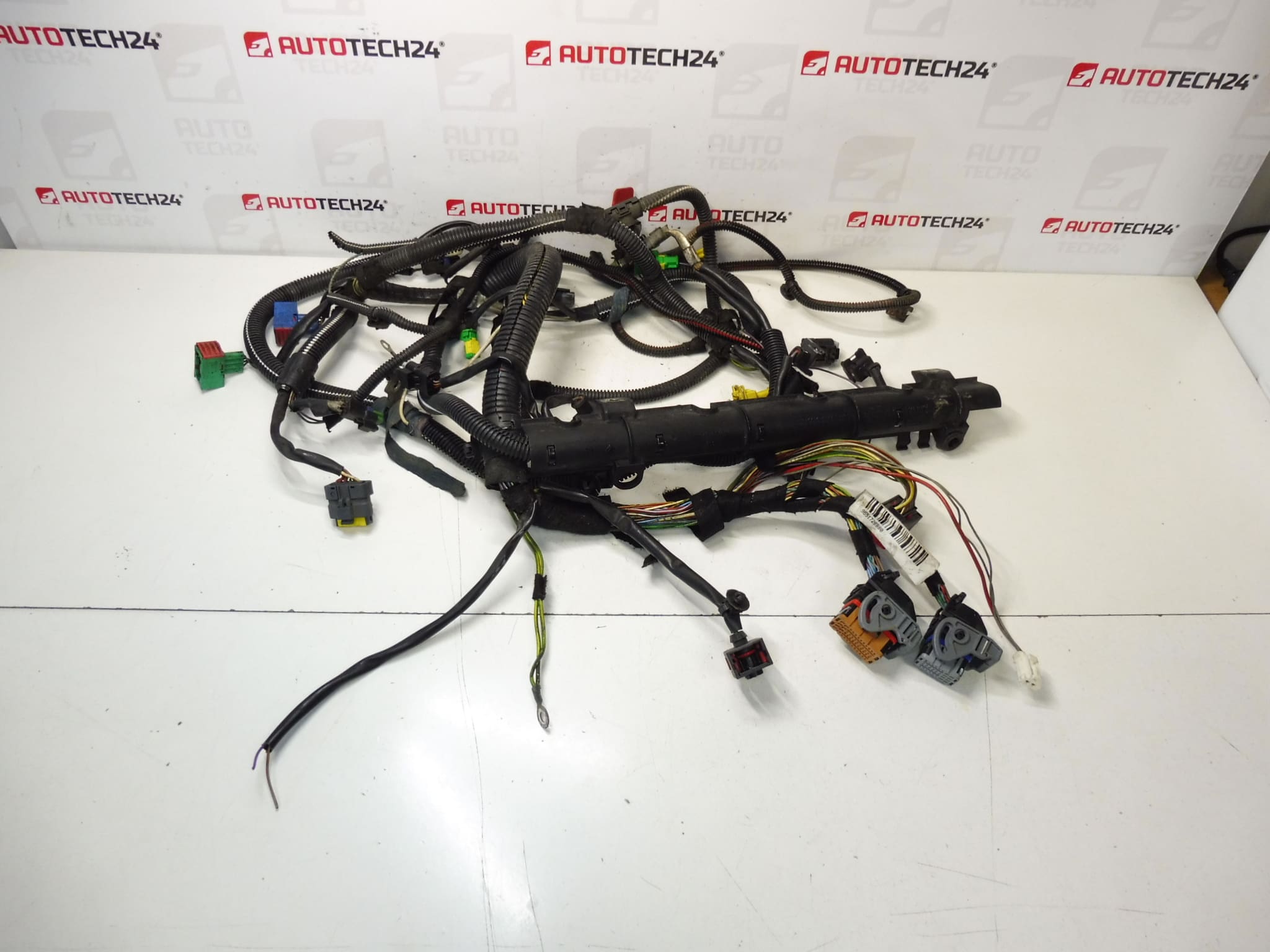

Moottorin johtosarja Citroën Peugeot 2.0 16V 130 kW RFK. Peräisin vuoden 2004 Peugeot 307 CC:stä. Puuttuu yksi kaksijohtiminen liitin (katso toinen kuva).
Yleiskuvaus
Tämä alkuperäistä vastaava moottorin johtosarja on tarkoitettu 2.0 16V RFK -moottoreille (130 kW) ja soveltuu tilanteisiin, joissa tarvitaan täydellistä moottorin sähköjärjestelmän johtokimppua antureille, ruiskutukselle ja sytytykselle. Johtosarja on hyvä vaihtoehto korjauksiin automekaanikoille ja tee-se-itse-korjaajille, jotka haluavat varmistaa luotettavan sähköyhteyden moottorin tärkeimpiin komponentteihin. Tuotekoodit ja viitetiedot löytyvät teknisistä tiedoista.
Toiminto
Johtosarjan tehtävänä on siirtää signaaleja ja jännitteitä moottorin antureista (kuten kampiakselin ja nokka-akselin anturit), polttoaineen ruiskutuspumpulle, sytytystulpille ja maadoituksille. Oikein toimiva johtosarja varmistaa moottorin vakaan käynnin, oikeat polttoaineen ruiskutukset ja asianmukaiset ohjausyksikön lukemat.
Yleisimmät viat ja oireet
- Sähköliittimien murtumat tai irtoaminen – johtaa epävakaaseen käyntiin tai kokonaan sammumiseen.
- Korroosio ja kosteuden pääsy liittimiin – aiheuttaa resistanssin nousua ja vikakoodeja.
- Lämpövauriot tai eristevauriot – johtavat oikosulkuihin ja signaalihäiriöihin.
- Mehaaninen kuluminen tai hankauma (reunojen, kiinnikkeiden tai moottorikorin kohdalta).
- Jyrsijävauriot – yleinen syy eristysvaurioihin ja yksittäisten johtojen katkeamiseen.
Asennusohjeet
Asennuksessa suosittelemme seuraavaa työjärjestystä: irrota ensin auton akku, vapauta pääsy moottoritilaan irrottamalla tarvittavat suojat ja komponentit, merkitse tai valokuvaa liittimien paikat ennen irrotusta, irrota liittimet varovasti vetämättä johtoja suoraan ja huolehdi johtosarjan oikeasta reitityksestä ja kiinnityksestä alkuperäisiin kiinnikkeisiin. Viallinen tiiviste tai läpivienti kannattaa vaihtaa samalla, jotta kosteus ei pääse johtosarjaan.
Suositukset asennukseen
- Käytä alkuperäisiä tai vastaavia kiinnikkeitä ja letkunsiteitä johtojen suojaamiseksi hankaumalta.
- Tarkista ja puhdista liitinpinnejä tarvittaessa; käytä kontaktinestorasvaa tai dielektristä voiteluainetta herkissä liittimissä.
- Vaihda rikkinäiset läpiviennit ja tiivisteet, jotta kosteus pysyy poissa.
- Tarkista maadoituspisteet ja varmista hyvä kosketus runkoon.
- Suorita toiminnallinen testaus vikakoodienlukijalla asennuksen jälkeen ja koeajo virheiden havaitsemiseksi.
Miksi osa yleensä rikkoutuu
Johtosarjat kuluvat ja vaurioituvat enimmäkseen mekaanisen kulutuksen, liitinten löystymisen, korroosion, lämmön rasituksen sekä jyrsijävaurioiden takia. Väärä reititys tai puuttuvat kiinnikkeet voivat aiheuttaa hankaumaa johtojen eristeisiin, mikä ajan myötä johtaa oikosulkuun tai katkeamiseen.
Tekniset tiedot
- Valmistaja: Stellantis / Citroën / Peugeot
- Malli: Peugeot 307 CC (2004); soveltuvuutta myös mm. Peugeot 307, Peugeot 206, Citroën C4 käytetty asennuksissa tuotekoodien perusteella
- Tuotekoodit: 9651728880, 9659205180
- Lisänumerot: 6558WG, NFP
Huomio

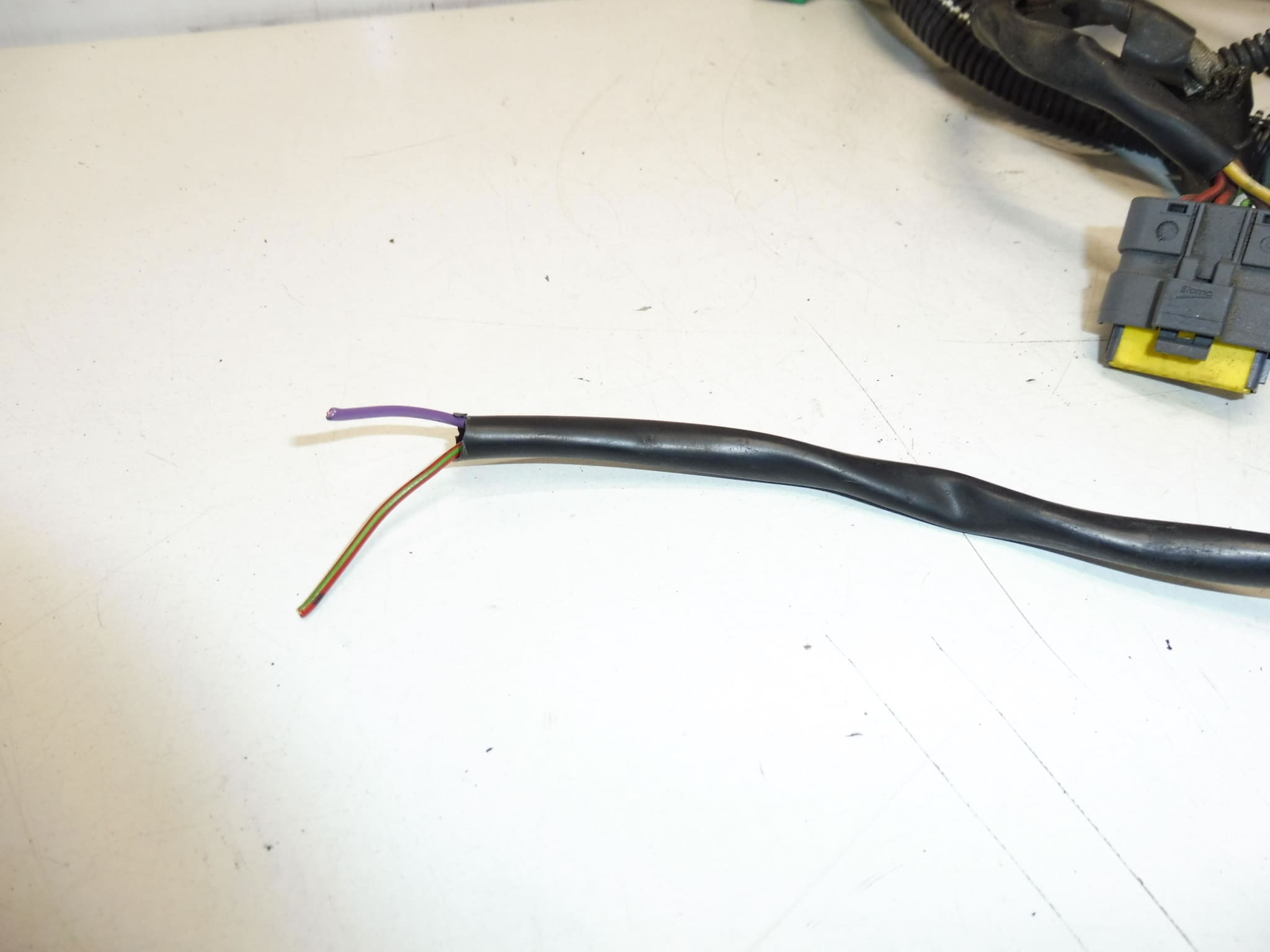

Tuotteessa puuttuu yksi kaksijohtiminen liitin (katso tuotekuvat). Suosittelemme tarkistamaan liitinten kunnon ja tarvittaessa täydentämään puuttuvat liittimet asennusta varten.
