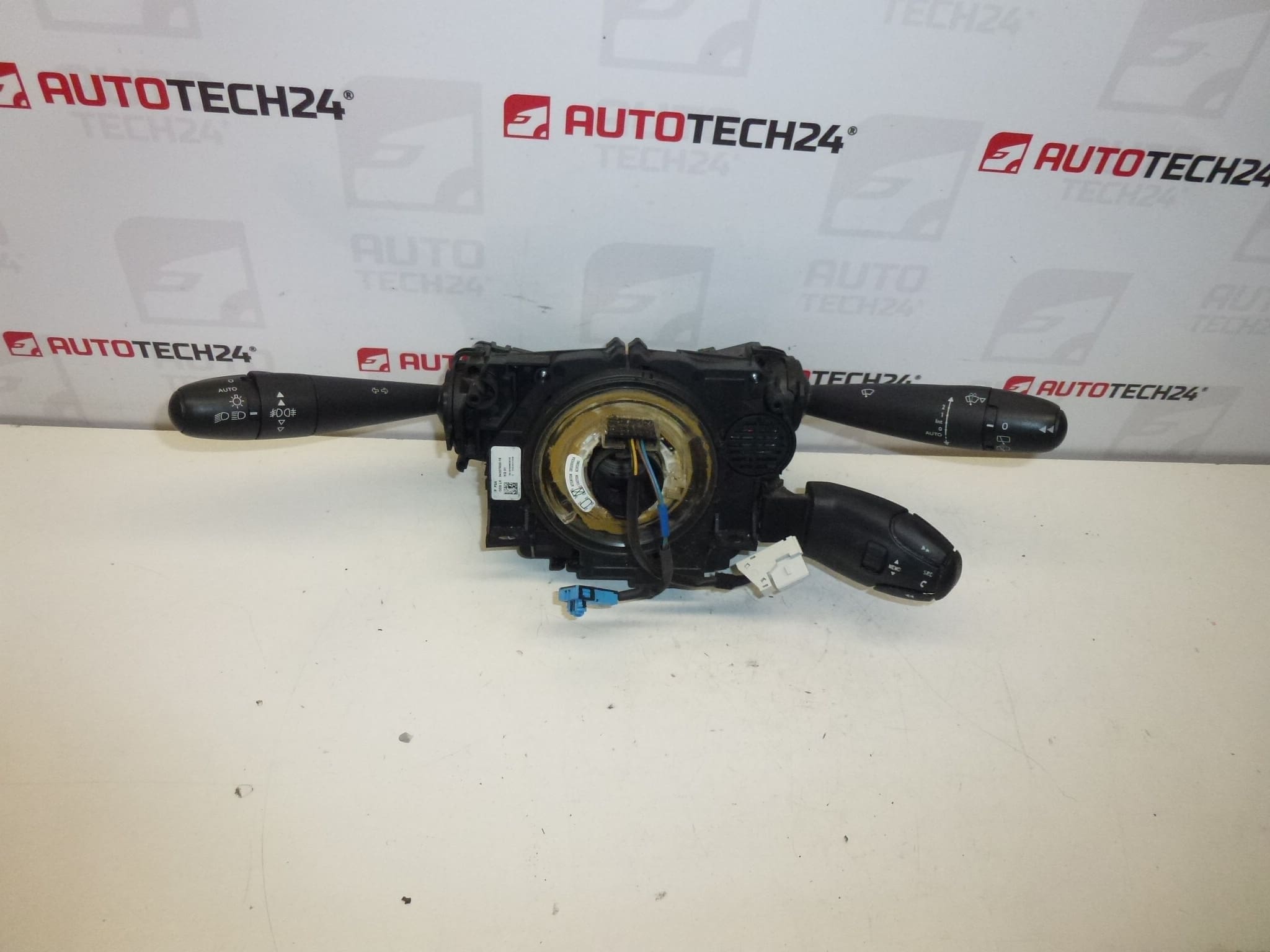

Citroën Peugeot 96773911XT 6242WQ vipuvivut

Kuvaus

Säätimet ohjauspyörän alla, COM2008-monitoimiohjauslohko malleille PEUGEOT 3008 ja 5008
Ne ohjaavat valoja, sumuvaloja, autoradiota, vakionopeudensäädintä ja autoradiota (säädin on toimitettava tai luovutettava), etupyyhkimet, pyyhkimen tunnistin, ESP, autoradio

Osan kuvaus

Tämä käytetty COM2008 ohjauspyörän ohjauslohko on tarkoitettu Citroën Peugeot / Stellantis -autoihin ja sitä haetaan ensisijaisesti alkuperäisten osanumeroiden perusteella. Se on tärkeä sähkökomponentti, joka yhdistää useita toimintoja yhdeksi yksiköksi ja varmistaa valittujen järjestelmien kätevän ohjauksen suoraan kuljettajan istuimelta.

Etuna on monikäyttöinen rakenne, jossa yksi yksikkö palvelee useita yleisesti käytettyjä toimintoja. Vaihdossa on välttämätöntä verrata liittimien ja osanumeroiden lisäksi myös alkuperäisen auton todellista varustelua ja yksittäisten säätimien olemassaoloa. Valojen, sumuvalojen, autoradion, vakionopeudensäätimen, etupyyhkimien, pyyhkimen tunnistimen ja ESP:n säätimet on nimenomaisesti ilmoitettu tälle kappaleelle.

• Osatyyppi: Vipuohjaimet / Ohjauspyörän säätimet
• Toteutus: COM2008-monitoimilohko
• Luokka: sähkökomponentit
• Määritys asiakirjojen mukaan: Peugeot 3008 I, Peugeot 5008 I

Tekniset tiedot

• Valmistaja: Stellantis Citroën Peugeot
• Malli: Peugeot 3008 I, Peugeot 5008 I
• Muut numerot: 6242WQ, 6243A0, 96773911ZD

Tuotekoodit

• Tuotekoodit: 96773911XT, 6242WQ, 6243A0, 96773911ZD
• Mallejen nimet: PEUGEOT 3008 I, PEUGEOT 5008 I

Asennussuositukset

Tämä osa on sähköinen monitoimiohjain ohjauspyörän alla. Tarkat vaihtovaiheet voivat vaihdella ajoneuvon ja verhoilun mukaan, joten alla on yleinen ja tyypillinen menettely tämän tyyppiselle osalle.

1) Ennen kokoamista

• Tarkista, että alkuperäisen ja uuden osan tuotenumerot ja merkinnät täsmäävät.
• Vertaa rungon muotoa, kiinnitystä, liittimien määrää ja tyyppiä sekä vipujen rakennetta.
• Tarkista vaadittujen toimintojen, kuten valojen, pyyhkinten, vakionopeudensäätimen, radion tai muiden asiakirjoissa lueteltujen elementtien olemassaolo.
• Jos erillinen autoradio-ohjain on siirrettävä, valmistele alkuperäinen toimiva osa.
• Tarkista käytetty osa vahingoittuneiden muovien, salvojen, liittimien tai vipujen varalta.

2) Tarvittavat työkalut ja materiaalit

• tavallinen käsityökalusarja
• käytettyjä liitäntöjä vastaavat ruuvitaltat ja -kärjet
• muovinen vääntötanko sisäkansien poistamiseen
• puhdas liina
• sähköisten koskettimien puhdistuksen valmistelu, jos sopiva
• suojakäsineet

3) Vaiheittainen kokoonpanoprosessi

1. Pysäköi ajoneuvo turvalliseen paikkaan ja sammuta sytytysvirta.
2. Irrota akku ja odota kohtuullinen aika normaalin huoltokäytännön mukaisesti minimoidaksesi sähkökomponenttien vaurioitumisen riskin.
3. Poista ohjauspylvään suojukset päästäksesi käsiksi ohjauslohkoon.
4. Irrota sähköliittimet varovasti vanhasta osasta. Älä vedä johdoista, vaan vain liittimistä ja niiden kiinnityksestä.
5. Vapauta alkuperäinen ohjainlohko kiinnikkeestä tietyn auton suunnittelun mukaisesti.
6. Vertaa vanhaa ja uutta osaa vierekkäin, mukaan lukien kaikki kiinnikkeet, liittimet ja säätimet.
7. Jos se on suunnittelusi kannalta välttämätöntä, siirrä autoradio-ohjain alkuperäisestä osasta uuteen.
8. Aseta uusi ohjainlohko oikeaan asentoon ilman liiallista voimaa.
9. Liitä kaikki liittimet ja tarkista, että ne ovat kunnolla kiinni.
10. Asenna kaikki irrotetut sisäsuojukset takaisin.
11. Liitä akku.
12. Kytke sytytysvirta ja testaa ohjaimen yksittäisiä toimintoja yksitellen.

• 4) Kokoonpanon jälkeiset tarkastukset ja toiminnan vahvistus

  • Tarkista valojen ja sumuvalojen oikea toiminta.
  • Testaa etupyyhkimet ja mahdollisesti pyyhkimen anturin toiminta, jos auto on varustettu tällä laitteella.
  • Tarkista vakionopeudensäädin ja radiosäätimet, jos malli käyttää niitä.
  • Tarkista, että vivut liikkuvat sujuvasti ilman liiallista välystä tai pätkimistä.
  • Tarkista lyhyen koeajon aikana, onko asiaankuuluvien toimintojen ohjauksessa epätavallisia ilmentymiä.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Samanlaisen osan vaihtaminen: vertaa aina kaikkia numeroita ja varusteita, ei vain ulkonäköä.
  • Liittimen vauriot: irrota liittimet varovasti ja kunnioita niiden kiinnitystä.
  • Osan riittämätön istuvuus: tarkista asennuksen jälkeen, että istuin ja kiinnitys ovat oikein.
  • Autoradio-ohjaimen siirtämättä jättäminen: jos on ilmoitettu, että ohjain on toimitettava tai siirrettävä, ota tämä huomioon ennen itse asennusta.
  • Kokoaminen ilman toimintoja: testaa liitännän jälkeen aina kaikki ohjatut piirit, ei vain yhtä toimintoa.

  Syyt, miksi osa on vaurioitunut

  • Normaali kuluminen vipujen ja kytkinten pitkäaikaisesta käytöstä.
  • Mekaaninen rasitus, joka johtuu toistuvasta käytöstä tai huolimattomasta käsittelystä.
  • Vauriot kosketuksissa iän, hapettumisen tai saastumisen vuoksi.
  • Muoviosien halkeilu purkamisen aikana tai suuremmalla kuormituksella.
  • Sisäisen mekanismin vika, joka voi johtaa joidenkin toimintojen epäonnistumiseen.
