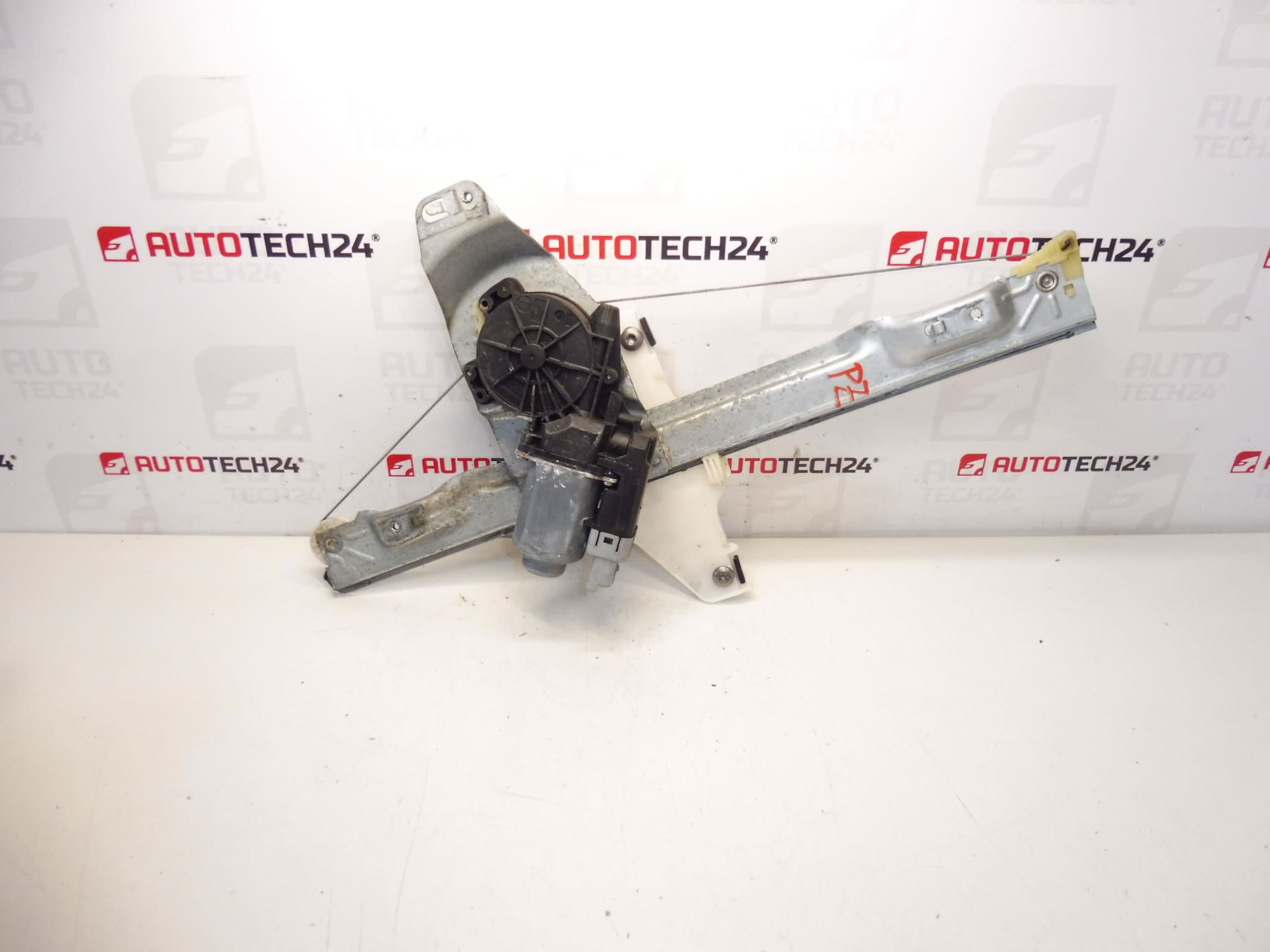

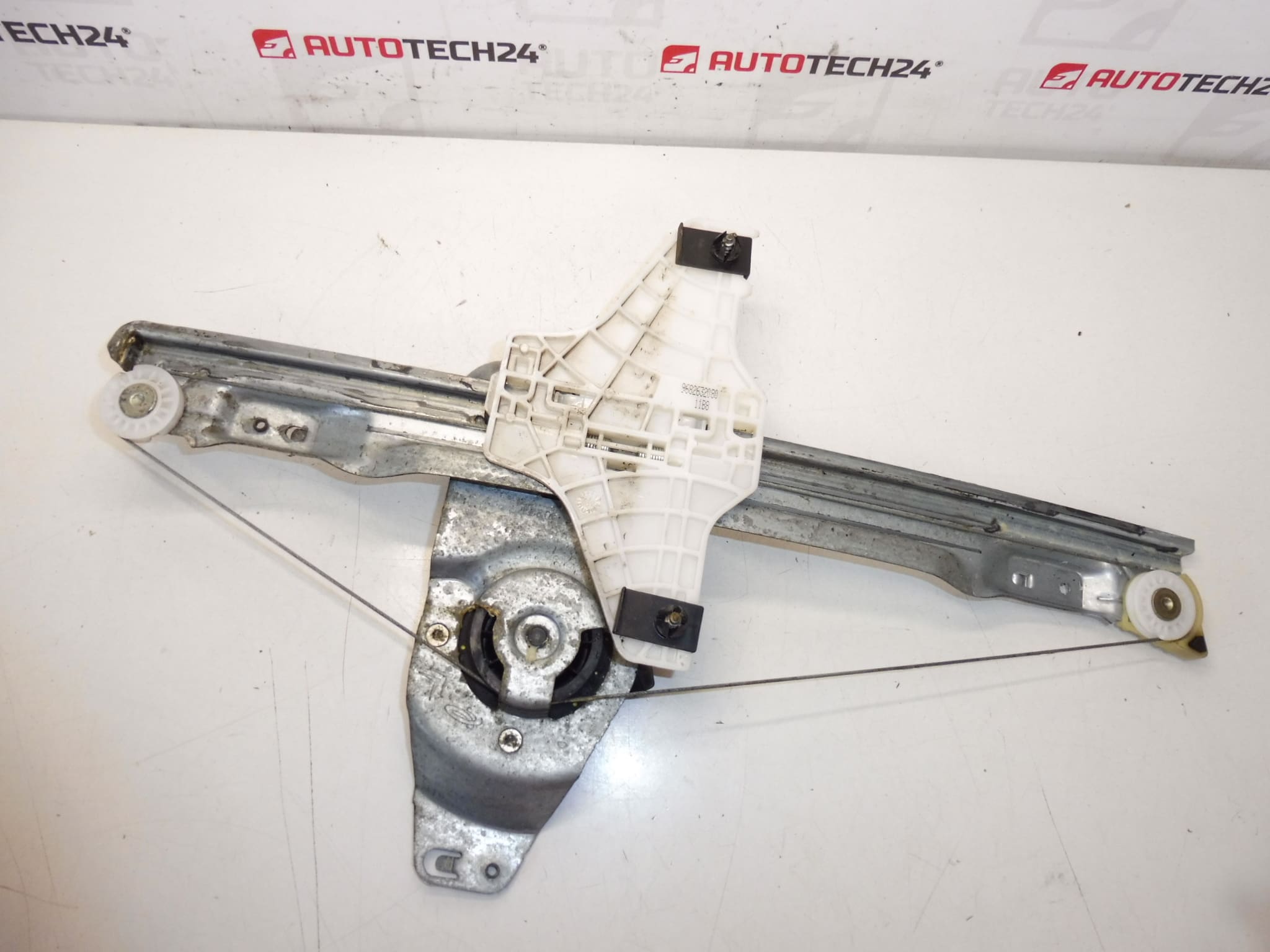

Citroën C4 Picasso 9224E4 Oikean takalasin käämitysmekanismi

Kuvaus

Oikean takalasin sähköinen laskumekanismi Citroën C4 Picasso ja Grand Picasso -autoihin
Sivu matkustajan takana

Osan kuvaus

Tämä käytetty lasinnostin on oikealle takaikkunalle ja sopii autoihin Citroën C4 Picasso ja Grand Picasso. Se on tärkeä osa sähköikkunan ohjausta, joka varmistaa lasin sujuvan liikkeen avattaessa ja suljettaessa.

Automekaanikot ja kotikorjaajat etsivät tätä osaa usein tietyllä nimikkeellä, koska numeroiden yhteensovittaminen helpottaa oikean valinnan tekemistä huomattavasti. Etuna on mahdollisuus korvata kulunut tai toimimaton alkuperäinen mekanismi hyvin säilyneellä alkuperäisellä osalla Stellantis Citroën Peugeot -ryhmästä.

• Osatyyppi: Power Window -mekanismi
• Sijainti: oikea takapuoli
• Auton puoli: matkustajan takana
• Käyttö: korvaus ikkunan latauksen epäonnistumisesta, pätkimisestä tai toimimattomasta rullauksesta

Tekniset tiedot

• Valmistaja: Stellantis Citroën Peugeot
• Malli: Citroën C4 Picasso, Citroën Grand Picasso
• Muut numerot: 9682632080

Tuotekoodit

Tuotekoodit: 9224E4, 9682632080

Mallit tarroista/taustasta: Citroën C4 PICASSO

Asennussuositukset

Tässä osassa menettely koskee tyypillisesti sähköikkunan mekanismia. Tarkka purkamis- ja kokoamistapa voi vaihdella riippuen auton erityisestä rakenteesta ja oven suunnittelusta.

1) Ennen kokoamista

• Tarkista, että oikea takapuoli ja osan yleinen muotoilu vastaavat vanhaa mekanismia.
• Vertaa koodeja 9224E4 ja 9682632080, jos ne ovat luettavissa alkuperäisestä osasta.
• Tarkista kanavat, kaapelit, kiinnikkeet ja kiinnityskohdat vaurioiden tai muodonmuutosten varalta.
• Tarkista liittimien ja liikkuvien osien kunto, poista lika tarvittaessa.
• On suositeltavaa irrottaa akku ennen työn aloittamista, varsinkin jos aiot hoitaa oven sähköasennuksen.

2) Tarvittavat työkalut ja materiaalit

• tavallinen sarja ruuvimeisseliä ja pistorasiaa
• muoviset vivut paneelin irrotusta varten
• käsineet ja suojavarusteet
• puhdistusaine pölyn ja lian poistamiseen
• tai sopivaa ainetta ohjausosien kevyeen voiteluun, jos mekanismin kunto sitä vaatii

3) Vaiheittainen kokoamismenettely

1. Kiinnitä ajoneuvo liikkumiselta ja valmistele työalue.
2. Irrota akku, jos aiot irrottaa oven sähköliittimet.
3. Poista oikean takaoven sisäverhous sopivalla tavalla välttääksesi kahvojen vaurioitumisen.
4. Poista varovasti suojakerrokset tai päällysteet, jotka estävät pääsyn mekanismiin.
5. Tarkista lasin asento ja varmista, ettei se pääse liikkumaan itsestään.
6. Irrota ikkunan sisäänvetomekanismin sähköliitin.
7. Avaa alkuperäinen mekanismi ja irrota se varovasti ovesta.
8. Vertaa vanhaa ja uutta osaa muodon, istuvuuden, liittimien ja tuotenumeroiden mukaan.
9. Aseta vaihtomekanismi paikalleen ja aseta se oikeaan asentoon ilman voimaa.
10. Kiinnitä mekanismi askel askeleelta kiinnityspisteisiin ja liitä sähköliitin.
11. Liitä lasi mekanismiin alkuperäisen ratkaisun mukaan ja tarkista, että se liikkuu vapaasti.
12. Kokeile ikkunan laskemista ja nostamista ennen oven lopullista kokoamista.
13. Kun olet varmistanut oikean toiminnan, aseta suojakerrokset takaisin ja asenna oven verhoilu.
• 4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
  • Yritä uudelleen koko ikkunan liikealue.
  • Varmista, että ikkuna liikkuu tasaisesti ilman vääntymistä, pätkimistä tai epätavallisia ääniä.
  • Tarkista, että lasi sopii oikein ylä- ja ala-asentoon.
  • Oven taittamisen jälkeen tarkista, ettei mikään kolise missään ja ettei johdot ole puristuksissa.
  • Tarkista lyhyen ajomatkan aikana, kuuluuko ovipaneelin tärinää tai ääntä ikkunasta.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Osien puolen kääntäminen – vertaa aina, että se on oikea takapuoli.
  • Tuotenumero ei täsmää – tarkista koodi ja liitin täsmäävät ennen kokoamista.
  • Ovipaneelin vauriot – käytä muovisia vääntötankoja ja jatka ilman liiallista voimaa.
  • Väärä lasin kiinnitys – tarkista ennen lopullista kiristystä, että se toimii sujuvasti ja ohjataan oikein.

  Syyt, miksi osa on vaurioitunut

  • normaali mekaaninen kuluminen pitkäaikaisen käytön aikana
  • lisääntynyt stressi, kun vedät usein sisään ja ulos ikkunasta
  • lasiohjaimen jäykkyys tai vastus
  • kaapelien tai mekanismin liikkuvien osien vaurioituminen
  • kosteuden, lian tai korroosion tunkeutuminen oven alueelle
  • ylikuormitus, kun yrität ladata jumittua tai tukkeutunutta ikkunaa
  • epäammattimainen kokoonpano tai väkivaltainen käsittely
