Kuvaus

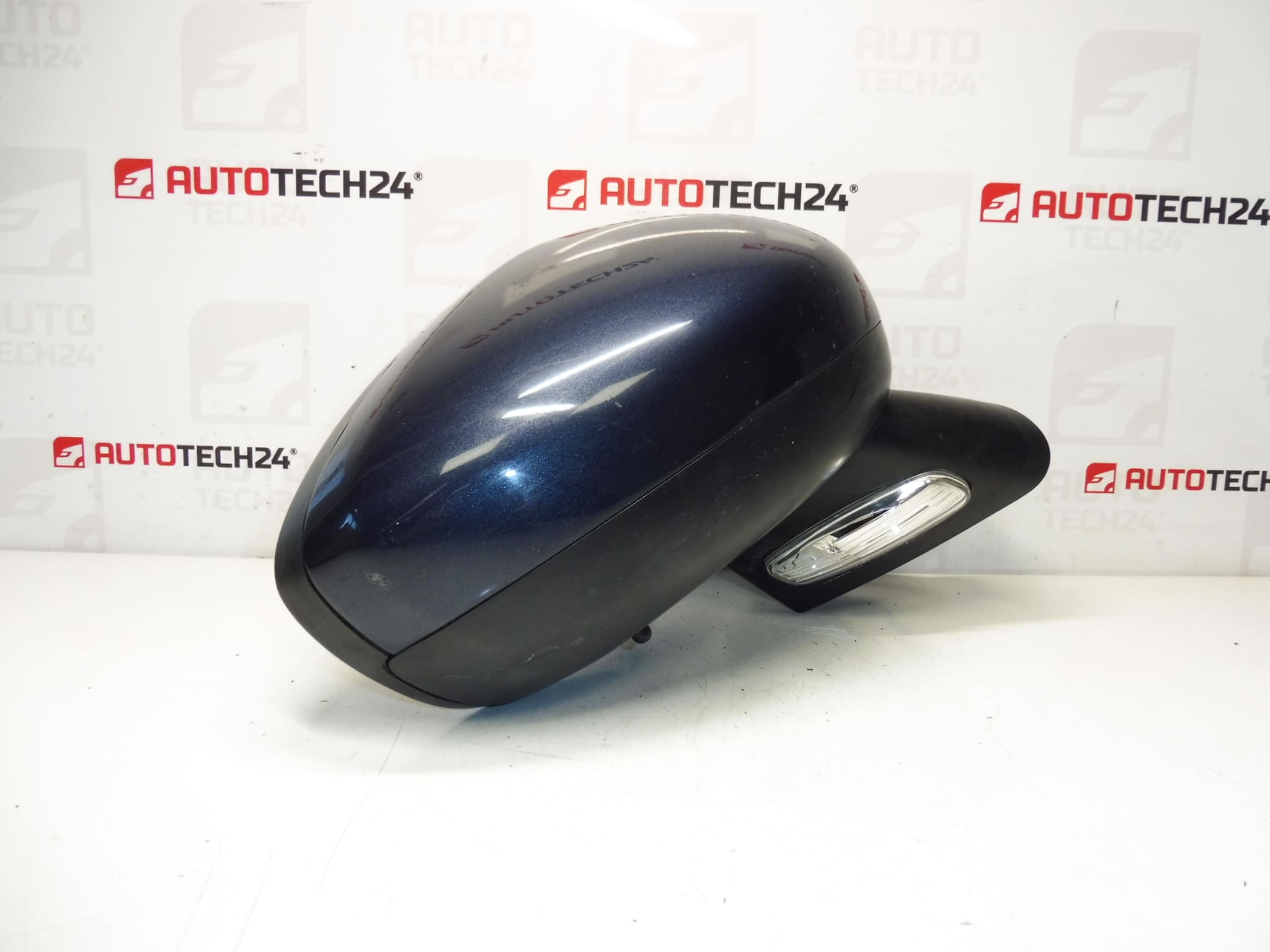

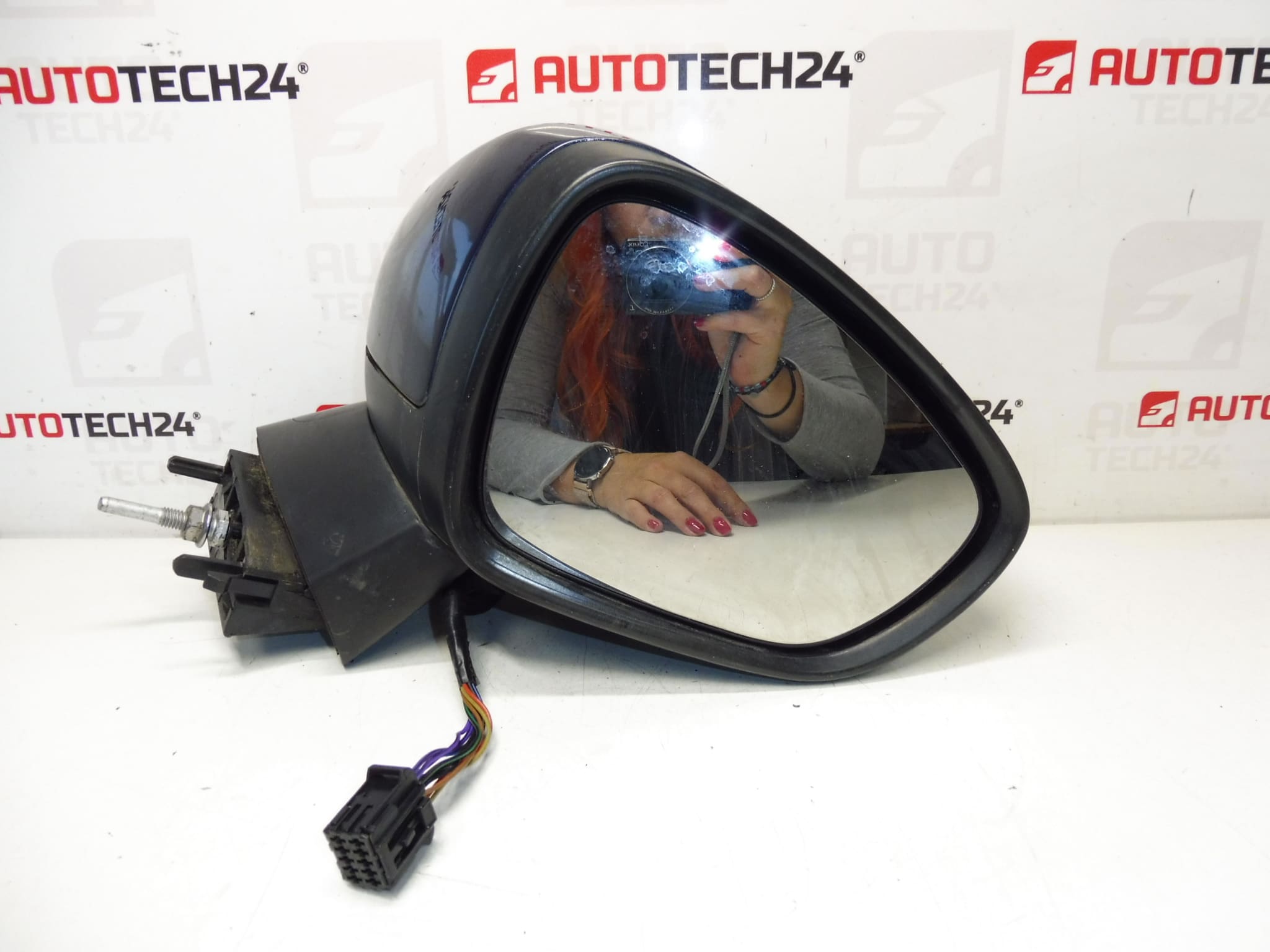

Matkustajan takapeili CITROEN C4 II B7a DS4 autoihin
Väri KGN – LAK BOURRASQUE
9 PIN
Osan kuvaus
Asiakirjoissa mainittu käytetty matkustajan taustapeili, joka on tarkoitettu Citroën/DS-autoihin. KGN – LAK BOURRASQUE -värimäärittelyn ansiosta se soveltuu korjaukseen vaurioiden jälkeen, haljenneen/rikkinäisen peilin vaihtamiseen tai peilin sähköisten toimintojen vian korjaamiseen. On myös tärkeää verrata pintojen määrää (9 PIN) ja tuotenumeroa 1607024580 oikean vaihdon varmistamiseksi.
Tekniset tiedot
- Valmistaja: Stellantis (Citroën/Peugeot)
- Malli: Citroën C4 II B7a, DS4
- Väri: KGN – LAK BOURRASQUE
- Liitäntä: 9 PIN-koodia
- Muut numerot: KGNC, NFP
Tuotekoodit
- Tuotekoodit: 1607024580
Asennussuositukset
Yleensä/tyypillisesti ulkopuolisen taustapeilin vaihtoon (tarkat vaiheet voivat vaihdella auton mallin ja varusteiden mukaan):
1) Ennen kokoamista (käytetyn osan tarkastukset, mitä verrata vanhaan osaan)
- Tarkista, että se on matkustajan puolen peili.
- Vertaa tuotenumeroa 1607024580 ja muita nimityksiä (esim. KGNC).
- Tarkista liittimen ja nastajen määrän (9 PIN) vastaavuus.
- Tarkista silmämääräisesti, ettei kannessa ole halkeamia, liittimen kunto, johtojen ja liittimen vauriot.
- Jos käsittelet myös ulkonäköä, tarkista KGN – LAK BOURRASQUE-värien yhteensopivuus.
2) Tarvittavat työkalut ja materiaalit (yleensä ilman erityisiä lisäosia)
- Ruuvimeisseli ja -kärkisarja (yleensä Torx/hex suunnittelun mukaan)
- Muovinen vääntötanko kansien/verhoilun poistamiseen (vaurioiden minimoimiseksi)
- Räikkä jatkeilla
- Ota yhteyttä puhdistajaan (valinnainen)
- Pehmeä kangas/maalaussuoja työn ympärillä
3) Vaiheittainen kokoaminen
- Sammuta sytytysvirta ja irrota akku turvallisuussyistä.
- Kiinnitä ovi ja suojaa peilin ympärillä oleva alue (maali/verhoilu) pehmeällä liinalla.
- Poista sisäkansi kolmion alueelta peilin lähellä (yleensä leikattu/ruuvattu).
- Vapaa pääsy peilin liittimeen ja irrota sähköliitin (ei kaapeleista, vaan liittimen rungosta).
- Löysää peilin kiinnitysruuvit/mutterit ja pidä peiliä ulkopuolelta, jotta se ei putoa.
- Irrota vanha peili ja tarkista kosketuspinta (lika, tiivistejäämät, vauriot).
- Aseta uusi peili oikeaan asentoon ja tartu kiinnikkeisiin käsin.
- Kiristä kiinnitys tasaisesti niin, että peili istuu oikein eikä kiristä.
- Kytke sähköliitin ja tarkista, että se napsahtaa paikalleen ja ettei johdot ole puristuksissa.
- Kiinnitä sisäsuojus/verhoilu takaisin.
- Liitä akku.
- Tarkista perustoiminnot (yleensä peiliasetukset; varusteista riippuen, muut toiminnot).
-
4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
- Tarkista kiinnityksen lujuus ja peilin vakaus, kun suljet oven ja painat kevyesti.
- Varmista, että peili ei värise ja pitää asetetun asennon.
- Tarkista istuvuus ja mahdollinen ei-toivottu välys silmämääräisesti lyhyen ajon jälkeen.
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Liittimen/nastojen vaihto → vertaa aina liitintä ja 9 PIN-koodia ennen kokoamista.
- Jotkut puristuksiin → vie kaapelit samaa reittiä kuin alkuperäinen osa.
- Päällisten/verhoilujen vauriot → käytä muovista vääntötankoa metallityökalujen sijaan.
- Väärä kiinnitys → ennen kiristämistä, tarkista peilin kosketuspinta ja tasainen asento.
Syyt, miksi osa on vaurioitunut
- Mekaaniset vauriot pysäköinnin aikana (kolari, törmäys esteeseen, ilkivalta).
- Nivelen/kiinnityksen katkeaminen voimakkaan kaatumisen tai huolimattoman käsittelyn vuoksi.
- Kannen ja maalin vauriot lentävien kivien ja säävaikutusten vuoksi.
- Vika johdotuksessa oven/peilin alueella (jännitetty johdotus, koskettimien hapettumista).
- Peilin liikkuvien osien kuluminen pitkäaikaisen käytön vuoksi.
