Kuvaus

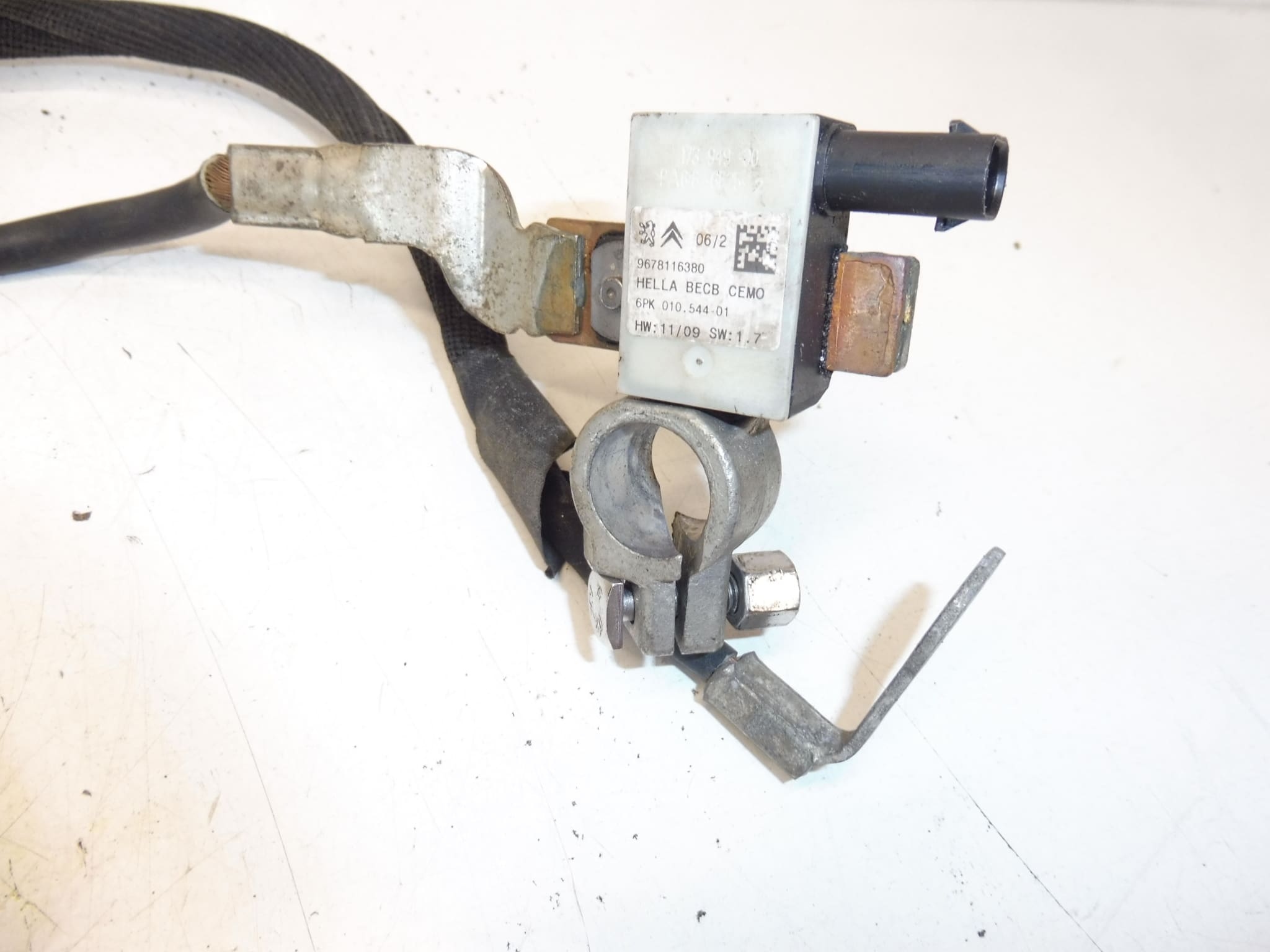

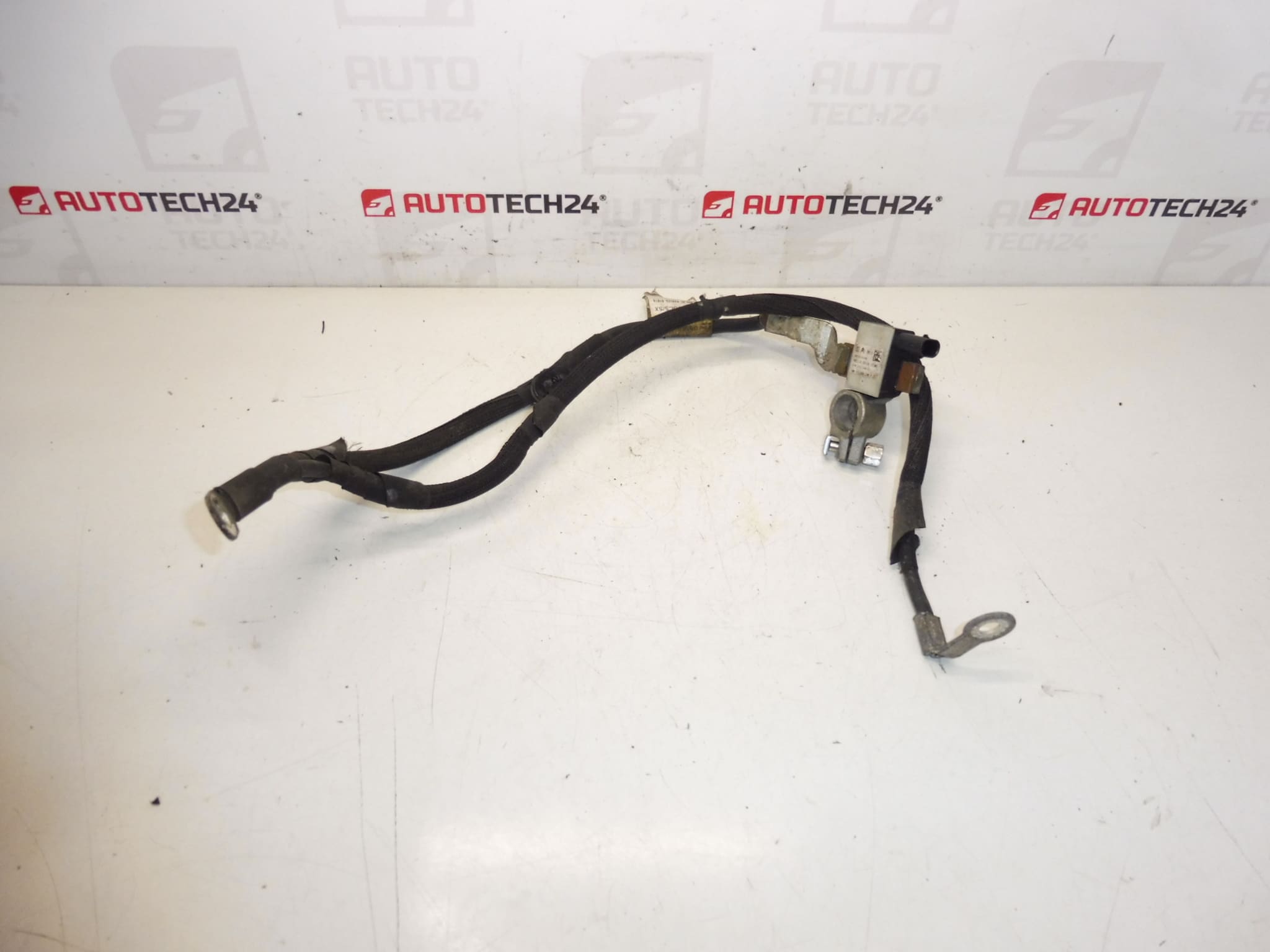

Akun negatiivinen napakaapeli CITROEN- ja PEUGEOT-autoihin
Osan kuvaus
Tämä miinusmoottorin johtosarja on käytetty alkuperäinen osa, joka on suunniteltu Citroën– ja Peugeot-autoihin. Se on tärkeä osa sähköasennusta, joka varmistaa akun negatiivisen navan luotettavan yhteyden ajoneuvon sähköjärjestelmän muihin osiin. Tämän johdinsarjan oikealla toiminnalla on suuri vaikutus käynnistykseen, lataukseen ja sähköjärjestelmän yleiseen vakauteen.
Osaa haetaan usein valmistusnumeroiden perusteella, joten se sopii erityisen hyvin automekaanikoille ja tee-se-itse-tekijöille, jotka etsivät nimen mukaista vaihtoa. Käytettyjen sähköosien tapauksessa on eduksi säilyttää alkuperäinen muotoilu ja liittimet, mikä voi helpottaa vaihtoa alkuperäiseen vaurioituneeseen kappaleeseen.
Tekniset tiedot
- Valmistaja: Stellantis Citroën Peugeot
- Malli: Citroën C3 II, Citroën C3 Picasso, Citroen C4 II, Peugeot 207, Peugeot 208
- Muut numerot: 9803673280, 9678116380, 5638WH
Tuotekoodit
- Tuotekoodit: 9803673280, 9678116380, 5638WH
Asennussuositukset
Yleensä/tyypillisesti tämän tyyppisten johtosarjan vaihtojen kohdalla tarkka menettely voi vaihdella automallin ja -merkin mukaan. Sähköosien kanssa on tärkeää toimia varovasti, jotta liittimet, eristys tai sähköasennuksen liitetyt osat eivät vahingoitu.
1) Ennen kokoamista
- Tarkista, vastaavatko uusi ja alkuperäinen malli kaapelin pituutta, liittimien tyyppiä, kiinnitystä ja liittimien muotoa.
- Tarkista käytetyn osan eristysvaurioiden, halkeilevien kaapelisilmukan, löysän puristusten tai ylikuumenemisen tai hapettumisen merkkejä varalta.
- Vertaa kaikkia osan tuotenumeroita alkuperäiseen kappaleeseen, jos ne ovat luettavissa.
- Irrota akku ennen työn aloittamista.
2) Tarvittavat työkalut ja materiaalit
- tavallinen käsityökalusarja
- hylsy ja jakoavaimet
- ruuvitaltat
- muovinen vääntötanko kansien poistamiseen
- sähköisten koskettimien puhdistusaine
- kankaalla tai pehmeällä harjalla
3) Vaiheittainen kokoaminen
- Sammuta sytytysvirta ja varmista, ettei ajoneuvo pääse liikkumaan.
- Irrota akku ja odota, kunnes sähköjärjestelmä on täysin rauhoittunut.
- Poista tarvittaessa kannet tai osat, jotka estävät pääsyn taltioon.
- Dokomentoi huolellisesti alkuperäisen kaapelin reititys, sen kiinnitys ja liitäntäkohdat.
- Irrota alkuperäinen negatiivinen johtosarja kaikista liitäntäpisteistä.
- Tarkista kosketuspinnat ja puhdista ne tarvittaessa hapettumisesta, liasta ja rasvasta.
- Aseta käytetty osa samalle reitille kuin alkuperäinen kaapeli, jotta se ei ole jännityksessä tai kosketuksessa terävien reunojen kanssa.
- Liitä nipun yksittäiset päät alkuperäisille paikoilleen ja varmista, että liittimet ovat oikein paikoillaan.
- Kiinnitä kaapeli kaikkiin pidikkeisiin ja kiinnikkeisiin, jotta se ei löysty tai tärise käytön aikana.
- Kytke akku uudelleen.
- Varmista liitännän jälkeen, että sähköjärjestelmässä ei ole sähkökatkoksia tai epänormaalia toimintaa.
-
4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
- Tarkista, että moottori käynnistyy viivytyksettä ja ilman tehonvaihteluita.
- Varmista, että ajoneuvon perussähköjärjestelmät toimivat oikein.
- Tarkista kaapelin sijoitus ja yhteyden vahvuus silmämääräisesti lyhyen koeajon jälkeen.
- Varmista, näkyykö liitosten kuumenemisesta tai ylikuumenneen eristeen hajua.
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Kaapelin reitityksen vaihtaminen – merkitse aina alkuperäinen sijainti ennen purkamista.
- Riittämättä puhdistetut kontaktit – likaiset tai hapettuneet pinnat voivat aiheuttaa kosketusvastusta.
- Vaurioituneen osan kokoaminen – tarkista aina liittimien eristys ja kunto ennen asennusta.
- Työ irroittamatta akkua – lisää oikosulkujen ja sähköasennuksen vaurioiden riskiä.
- pitkäaikainen lämpörasitus moottoritilassa
- koskettimien hapettuminen ja kosteus
- ympäröivien osien eristyksen mekaaniset vauriot
- moottorivärinä ja löysä kaapelin kiinnitys
- liitännän ohimenevä vastus, joka johtaa ylikuumenemiseen
- epäammattimainen edellinen korjaus tai huolimaton purkaminen
