Kuvaus

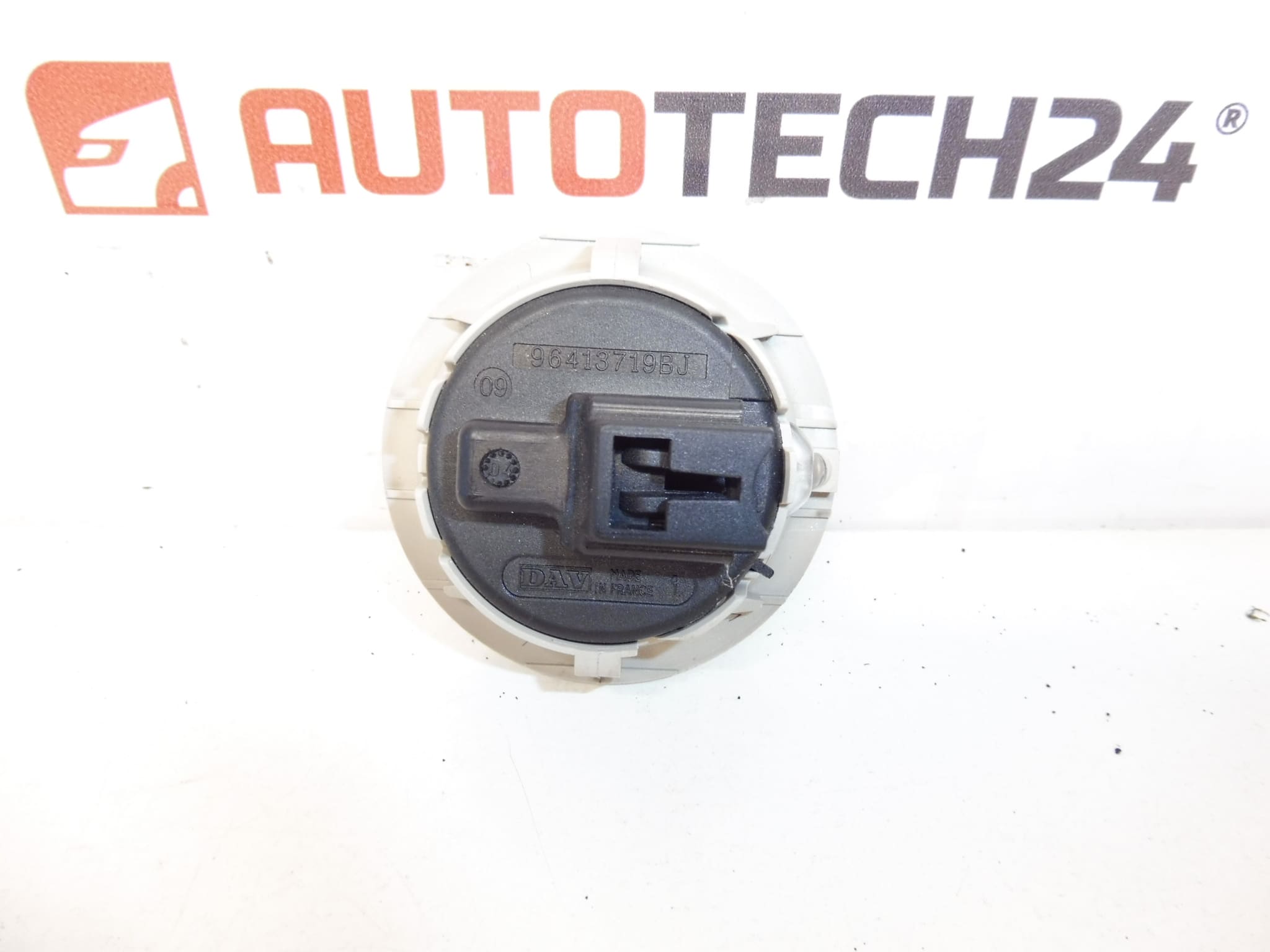

Kattoverhosäädin autolle Peugeot 407, Citroen C3
Väri FBJ – LAMA
Osan kuvaus
Tämä kattonäytön ohjain on tarkoitettu Peugeot 407- ja Citroën C3 -autoihin. Se on sisätilojen sähköinen ohjauselementti, jota käytetään kätevään kattoikkunan ohjaamiseen. Hakumerkkien 96413719BJ ja 6554Q3 ansiosta se sopii myös oikean osan nopeaan löytämiseen tuotenumeron mukaan (yleinen käytäntö palvelukeskuksissa ja kotikorjauksissa).
Sävy on listattu nimellä FBJ – LAMA, mikä on erityisen tärkeää vaihdossa ulkonäön ja sisätilojen harmonisuuden vuoksi.
Tekniset tiedot
- Valmistaja: Stellantis (Citroën / Peugeot)
- Malli: Peugeot 407; Citroën C3
- Muut numerot: NFP
Tuotekoodit
- Tuotekoodit: 96413719BJ, 6554Q3
Asennussuositukset
Yleisesti/tyypillisesti (tarkka menettely voi vaihdella auton mallin ja varusteiden mukaan):
1) Ennen kokoamista (käytetyn osan tarkistus, mitä verrata vanhaan osaan)
- Vertaa tuotenumeroita 96413719BJ ja 6554Q3 vanhaan osaan.
- Tarkista väri FBJ – LAMA, jos olet tekemisissä myös sisustuksen ulkonäöllä.
- Tarkista liittimet: niissä ei saa olla murskattuja nastaja, halkeamia, ylikuumenemisen tai hapettumisen jälkiä.
- Tarkista mekaaninen kunto: painikkeiden/telineen tulee liikkua sujuvasti ilman pätkimistä.
2) Tarvittavat työkalut ja materiaalit (yleensä ilman erityisiä lisäosia)
- Muoviset vääntötangot sisäosien purkamiseen
- Ruuvimeisselit/kärjet rakenteen mukaan (yleensä Torx/risti)
- Pieni taskulamppu
- Sähkökontaktien puhdistusaine (tarvittaessa) ja puhdas liina
3) Vaiheittainen kokoonpanoprosessi
- Sammuta sytytysvirta ja irrota akku (yleensä negatiivinen napa) turvallisuussyistä.
- Pääset käsiksi ohjaimeen – poista varovasti ympäröivä kansi/sisustus muovisten vääntötankojen avulla.
- Irrota ohjaimen kiinnitys (ruuvit tai salvat mallista riippuen).
- Liu’uta ohjain ulos päästäksesi liittimeen.
- Irrota sähköliitin – älä vedä johdoista, vaan vapauta liittimen lukko.
- Vertaa vanhaa ja uutta osaa (muoto, liitin, merkinnät, väri).
- Jos liittimessä on likaa/hapettumaa, puhdista koskettimet varovasti ja anna niiden ilmaantua.
- Liitä liitin uuteen ohjaimeen ja tarkista, että sulake napsahtaa kunnolla.
- Aseta ohjain reikään ja kiinnitä se alkuperäisellä tavalla (salvat/ruuvit).
- Laita ympäröivät suojukset/verhoilu takaisin päälle ja tarkista, ettei mitään ole tiellä ja että osat ovat kohdakkain.
- Liitä akku.
- Testaa kattoluukun ohjaustoimintoa ja varmista, että säädin reagoi oikein kaikissa asennoissa.
-
4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
- Tarkista sujuva ohjaus (vastaus, painikkeen palautus, ei keskeytyksiä).
- Tarkista, että taustavalo tai muut elementit (jos ohjain on varustettu sellaisilla) eivät syty/vilkku käsittelyn aikana.
- Tarkista vielä lyhyen ajomatkan jälkeen kansien istuvuus (natise, leikkii).
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Sisäpuolen muovivauriot – käytä muovisia vääntötankoja ja toimi järkevästi.
- Irrotettu liitin – tarkista aina liittimen sulake ja kiinnitys.
- Tappien taivutus/vaurioituminen – sovita liitin akseliin ilman voimaa.
- Kokoaminen irrottamatta akkua – voi johtaa oikosulkuun tai sähkövirheisiin. irrottaminen on yleensä turvallisinta.
Syyt, miksi osa on vaurioitunut
- Koskettimien kuluminen toistuvan käytön aikana (heikentynyt vaste, sähkökatkot).
- Mekaaniset vauriot painikkeissa/salvoissa huolimattomasta käsittelystä tai purkamisesta.
- Liittimen hapettuminen ja kontaminaatio (kosteus, pöly), mikä voi aiheuttaa ajoittaisen yhteyden.
- Sähköinen ylikuormitus/oikosulku johdotuksessa tai liitetyssä piirissä, mikä voi vahingoittaa ohjaimen sisäosaa.
