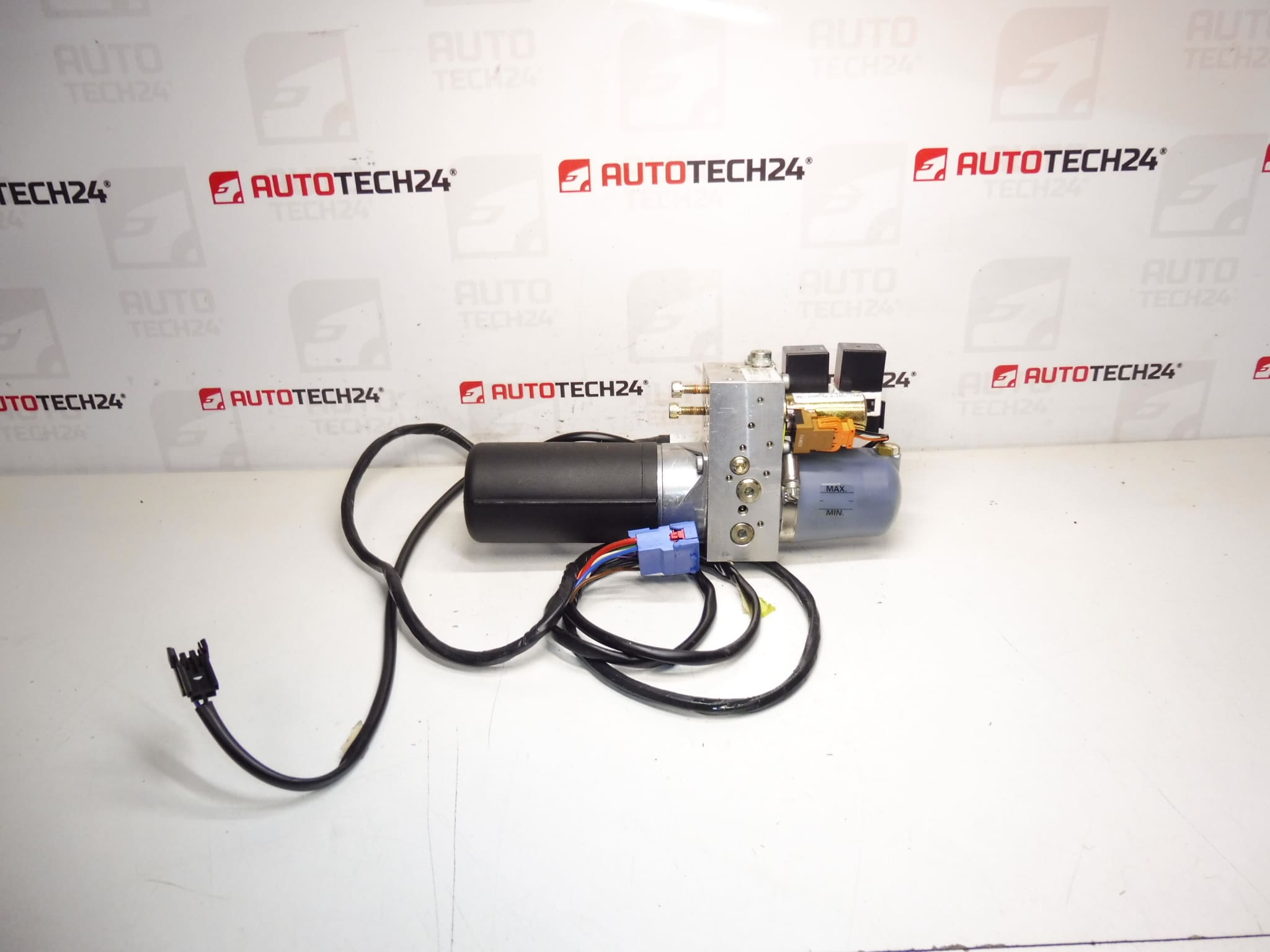

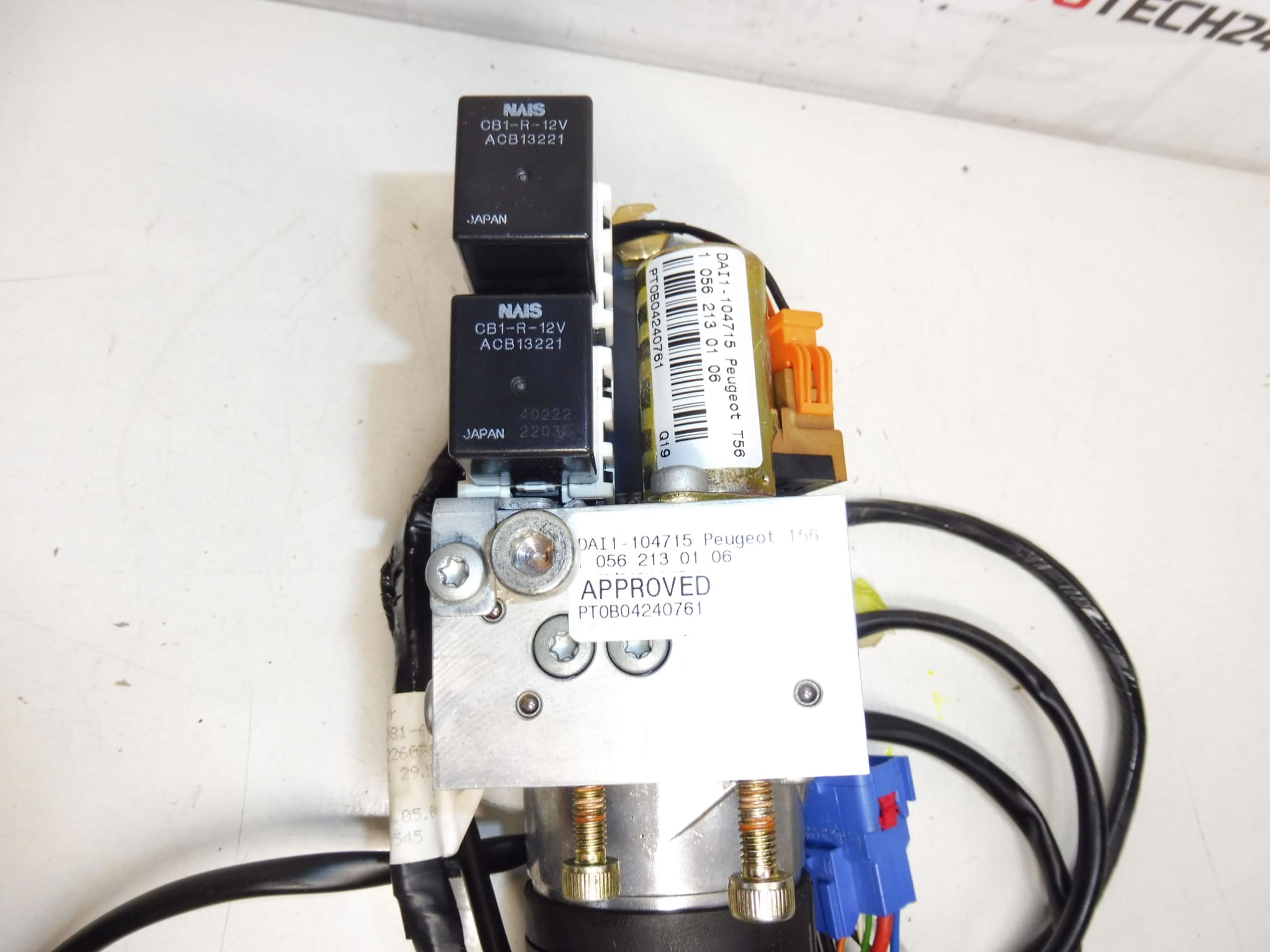

Peugeot 307 CC katon sisäänvetopumppu 8446S4

Kuvaus

Sähköinen kattoluukun hydraulipumppu Peugeot 307 CC autoihin

Osan kuvaus

Katon sisäänvetopumppu on keskeinen osa Peugeot 307 CC:n kokoontaitettavaa kattojärjestelmää. Tämä osa varmistaa hydraulisen paineen muodostumisen kattomekanismin liikkeelle avaamisen ja sulkemisen aikana. Jos katto ei reagoi, toimii hitaasti tai ei suorita koko sykliä, hydraulipumppu on yksi useimmin käsitellyistä osista.

Käytännössä tätä osaa haetaan usein tuotenumerolla 8446S4, mikä on tärkeää muunnelman oikean tunnistamisen kannalta.

Tekniset tiedot

• Valmistaja: Stellantis (Citroën/Peugeot)
• Malli: Peugeot 307 CC
• Muut numerot: NFP

Tuotekoodit

• Tuotekoodit: 8446S4

Asennussuositukset

Yleensä/yleensä hydraulisen kattopumpun vaihto on työ, joka vaatii huolellisuutta sähköliittimien, letkujen ja järjestelmän tiiviyden vuoksi. Tarkka menettely voi vaihdella automallin mukaan.

1) Ennen kokoamista

• Vertaa vanhaa ja uutta osaa: osanumero 8446S4, liittimen rakenne, asennus ja tappien suunta.
• Tarkista pumpun rungon kunto (halkeamat, vuodot), liittimet ja kierteet/ulostulot johtojen varalta.
• Varmista, että osa sisältää kaikki osat, joita odotat puretun kappaleen mukaan (kannattimet/kiinnikkeet suunnittelusi mukaan).

2) Tarvittavat työkalut ja materiaalit

• Perussarja käsityökaluja (räikkä, terät, jakoavaimet, ruuvimeisselit)
• Pihdit ja valmisteet klipsien/kahvojen turvalliseen vapauttamiseen
• Puhdistusaineet rasvanpoistoon ja rievut
• Keräyssäiliö ja ympäröivien osien suojaaminen mahdolliselta nestemäiseltä kontaminaatiolta

3) Vaiheittainen kokoamismenettely

1. Kiinnitä ajoneuvo liikkumiselta ja valmistele työalue.
2. Irrota akku (sähköosien käsittelyn turvallisuuden vuoksi).
3. Pumpun kulku auton rakenteen mukaan (pääsyn estävät kansien/verhoilujen poisto).
4. Merkitse sähköliittimet ja johdot/letkut, jotta vältytään sekaannuksista kokoamisen aikana.
5. Irrota pumpun sähköliittimet ja tarkista nastat hapettumisen tai vaurioiden varalta.
6. Vapauta johdot/letkut varovasti pumpusta kontaminoitumisen ja lian pääsyn järjestelmään minimoimiseksi.
7. Ruuvaa kiinnikkeet irti ja irrota pumppu kannattimesta.
8. Puhdista kosketuspinnat ja asennusta ympäröivä alue.
9. Asenna pumppu kannattimeen ja kiristä kiinnikkeet kunnolla, jotta ne sopivat ilman jännitystä.
10. Liitä johdot/letkut uudelleen ja tarkista, että liitännät ovat kunnolla paikallaan.
11. Kytke sähköliittimet ja varmista, että liittimen sulakkeet ovat kunnolla kiinni.
12. Asenna kaikki irrotetut kannet/verhoilut takaisin.
13. Liitä akku.
• 4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
  • Suorita katon toimintatesti (auki/kiinni) ja tarkkaile sujuvaa toimintaa.
  • Tarkista, ettei nestevuotoja ole ja että liitännät ovat kuivia.
  • Kuuntele pumpun toimintaa – huomattavasti epätavalliset äänet voivat olla merkki ongelmasta järjestelmässä tai lisälaitteessa.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Kaapeleiden/liittimien vaihto: merkitse kaikki aina ennen purkamista.
  • Järjestelmän likaantuminen johtoja käsiteltäessä: työskentele puhtaana ja suojaa avoimet päät.
  • Riittämätön asennus: tarkista, että pumppu on kiinnikkeessä ilman tärinää tai jännitystä.
  • Vuotovuoto: tarkista kaikki liitokset uudelleen ensimmäisen kattojakson jälkeen.

  Syyt, miksi osa on vaurioitunut

  • Kulumia kattomekanismin toistuvasta käytöstä.
  • Vuotoja järjestelmässä ja sitä seuraava toiminnan heikkeneminen (pumppu on enemmän kuormitettu).
  • Liittimien ympärillä/päällä oleva kontaminaatio, joka voi aiheuttaa huonon kosketuksen.

  Sähköosien ja liittimien

  • kosteus ja korroosio.
  • Järjestelmän ylikuormittaminen, kun katto on käynnissä suurella vastuksella (esim. mekaaninen pätkiminen).
