Kuvaus
Kuljettajan oven vasen etukahva CITROEN C4, C6 ja PEUGEOT 407 autoihin
Väri KTV – BLACK PEARL NERA LACQUER
Kuljettajan puoli
Osan kuvaus

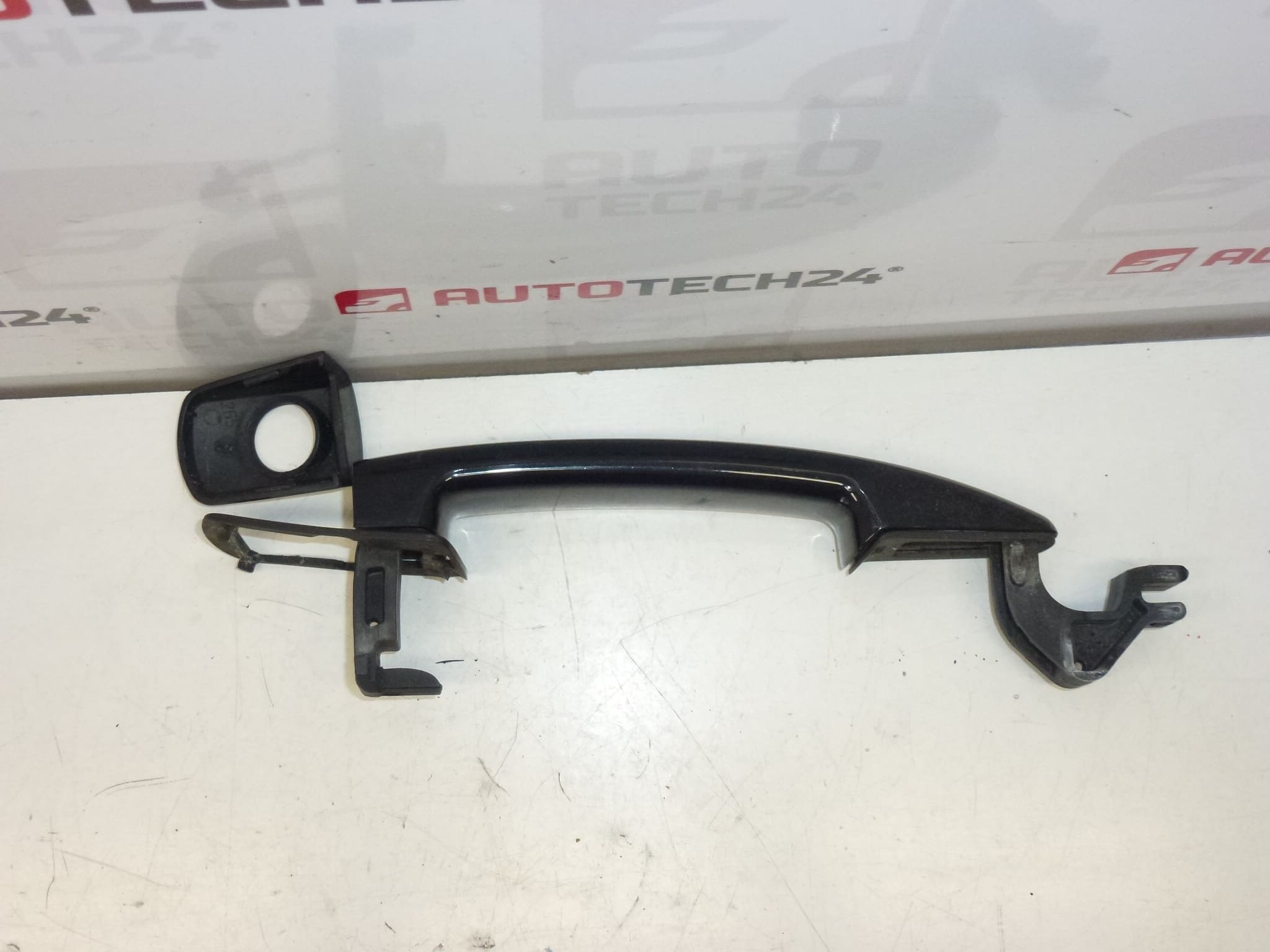

Käytetty kuljettajan ovenkahva (vasen edessä) Citroën/Peugeot-autoihin. Se on osa päällirakennekategoriasta – ovenkahvat, suunniteltu korvaamaan vaurioitunut tai toimimaton kahva. Merkintä KTVD ja tuotenumero 9101EP ovat tärkeitä helpon löytämisen kannalta luettelosta ja tilauksen yhteydessä.
Auton ulkonäön säilyttämiseksi kahva on KTV – Perla Nera mustaa lakkaa, joten se soveltuu sinne, missä on säilytettävä alkuperäinen värisuunnittelu ilman lisämuokkauksia.
Tekniset tiedot
- Valmistaja: Stellantis (Citroën / Peugeot)
- Malli: Citroën C4; Citroën C6; Peugeot 407
- Muut numerot: KTVD
- Suunnittelu / väri: KTV – Perla Nera musta lakka
- Sijainti: vasen etuovi (kuljettajan puoli)
Tuotekoodit
- Tuotekoodit: 9101EP, KTVD
Asennussuositukset
Yleensä/yleensä ovenkahvan vaihto tapahtuu oven sisäpuolelta verhoilun irrottamisen jälkeen. Tarkka menettely voi vaihdella oven erityisestä rakenteesta ja auton varusteista riippuen.
1) Ennen kokoamista
- Vertaa uutta ja alkuperäistä kampea: muoto, sopivuus, sivu (vasen/ohjain) ja koodi 9101EP / KTVD.
- Tarkista maalipinnan kunto ja kahvan mekaniikka (pehmeä toiminta, ei halkeamia tai välystä).
- Jos osia siirretään vanhasta kampista (yleensä raidetanko/päät), tarkista, että ne eivät ole vaurioituneet.
2) Tarvittavat työkalut ja materiaalit
- Ruuvimeisselien ja -kärkien sarja (liitosmateriaalin tyypin mukaan)
- Muovinen sorkkatanko verhoilun poistamiseen
- Pienet pihdit vetotankojen/klipsien käsittelyyn (suunnittelun mukaan)
- Suojateippi reunoissa ja kahvan ympärillä (naarmuja vastaan)
3) Vaiheittainen kokoamismenettely
- Sammuta sytytysvirta ja rullaa ikkuna alas varmuuden vuoksi (parempi pääsy käsittelyn aikana).
- Kiinnitä kahvan ympärillä oleva alue suojateipillä, jotta oven maali ei vaurioidu.
- Irrota sisäoven verhoilu/verhoilu (varo rikkomasta pidikkeitä).
- Irrota kaikki oven verhoiluun liittyvät liittimet (jos varusteena).
- Pääset käsiksi kahvan kiinnikkeeseen oven sisäpuolelta ja löysää kahvan kiinnitystä.
- Irrota varovasti kahvan mekaaninen liitäntä (tyypillisesti raidetango tai kaapeli mallista riippuen).
- Irrota vanha kahva ovesta, jotta et naarmuta maalia.
- Aseta uusi kahva reikään ja aseta se oikeaan asentoon.
- Kytke raidetanko/kaapeli ja varmista, että mekanismi liikkuu vapaasti ennen lopullista kiristystä.
- Kiristä kammen kahvaa ja tarkista, että kampi on suorassa ja väljässä.
- Asenna oven verhoilu ja kaikki irrotetut osat, liittimet ja kannet takaisin.
- Suorita toimintatesti oven avaamisesta ulkoa ja sisältä.
-
4) Kokoonpanon jälkeiset tarkastukset ja toimintatestin vahvistus
- Varmista, että ovi avautuu sujuvasti ja että kahva palaa alkuperäiseen asentoonsa, kun se vapautetaan.
- Tarkista, että kahvassa ei ole välystä eikä se hankaa vartaloa vasten missään.
- Tarkista kammen istuin muutaman avauksen jälkeen (ei siirtymistä tai vinkumista).
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Vaihda puolia/vaihtoehtoja – vertaa aina koodia 9101EP/KTVD ja suunnittelua ennen asennusta.
- Maalivauriot poiston aikana – käytä suojateippiä ja työskentele ilman, että metalli vääntää maalia vasten.
- Rikkoutuneet verhoilun kiinnikkeet – irrota muovisella vääntötangolla ja tunne.
- Mekaaninen kuluminen toistuvasta käytöstä (jäykkyys, pätkiminen, sisäosien irtoaminen).
- Iskut ja hankaukset (pysäköinnin törmäykset, törmäykset esteeseen, ilkivalta).
- Hurra ja lika – jäätynyt mekanismi ja sitä seuraava ylikuormitus avattaessa.
- Väärä käsittely (kahvan raju vetäminen, jäätyneen oven avaaminen vapauttamatta sitä).
