Kuvaus
Oikean takalasin vetomekanismi mallille CITROEN C5 01-07
Osan kuvaus

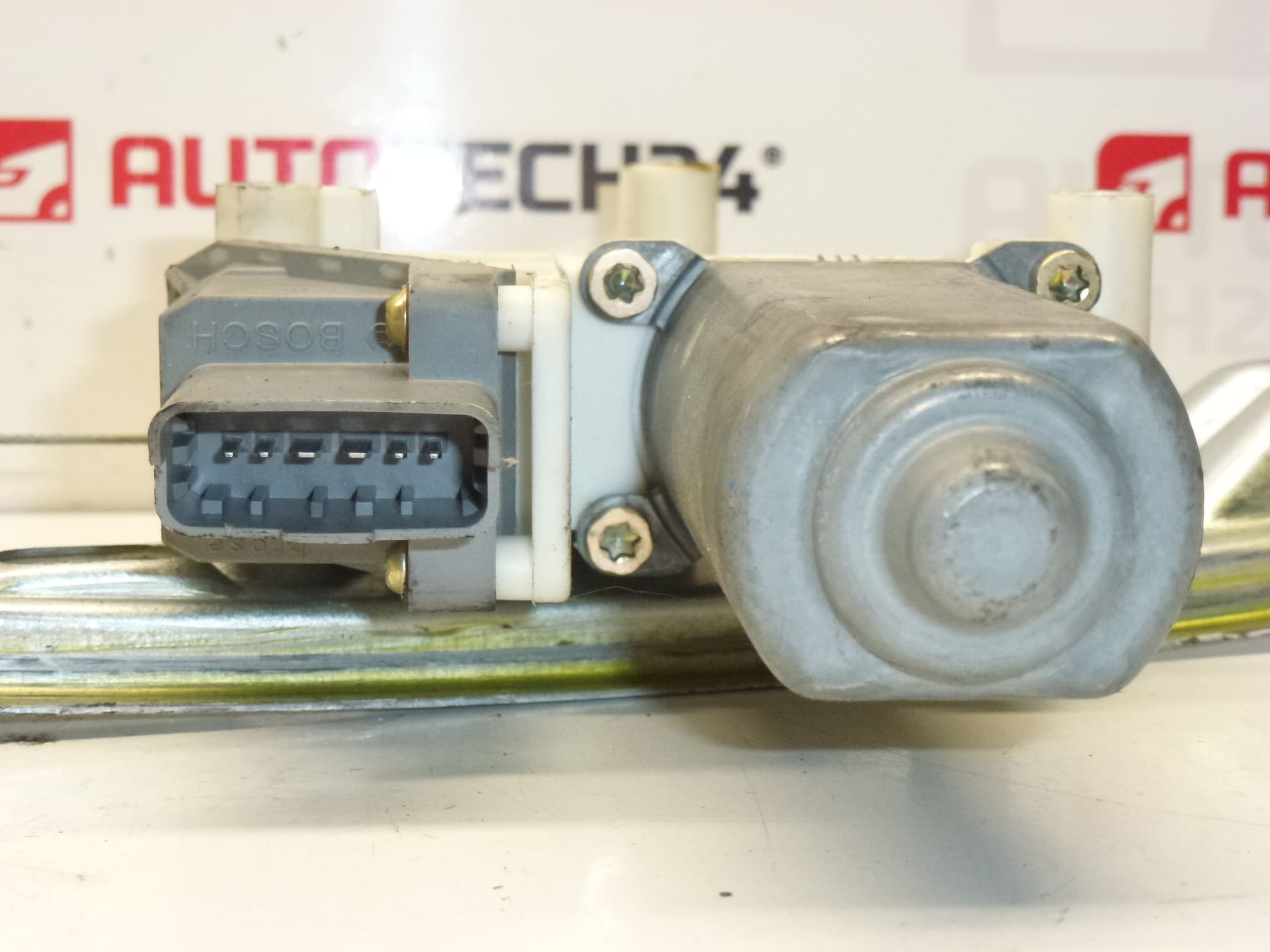

Käytetty oikean takaikkunan käämitysmekanismi, joka on suunniteltu Citroën C5:lle (01-07). Se on tärkeä osa vedintä, joka varmistaa lasin sujuvan liikkeen ikkunaa vedettäessä ja ulos vedettäessä. Jos ikkuna putoaa, vääntyy, jäykistyy tai ei liiku ollenkaan, mekanismi (ohjausjärjestelmä/kaapeli/matka) on usein syyllinen.
Oikean valinnan tekemiseksi tärkeintä on verrata mallia vanhaan osaan ja seurata tuotenumeroa 922467, jota mekaanikot usein etsivät.
Tekniset tiedot
- Valmistaja: Stellantis (Citroën / Peugeot)
- Malli: Citroën C5 (01-07)
- Muut numerot: ei määritetty
Tuotekoodit
- Tuotekoodit: 922467
Asennussuositukset
Yleensä/tyypillisesti ikkunan alasrullausmekanismille tarkka menettely saattaa vaihdella ovien ja ajoneuvon varusteiden mukaan. Alla on käytännön menettely, jota käytetään yleisesti tämäntyyppisille osille.
1) Ennen kokoamista
- Vertaa uutta ja alkuperäistä mekanismia: muoto, kiinnitys, reititys, liitäntätyyppi (jos se on osa kokoonpanoa), oikean takaoven suunta.
- Tarkista osan kunto: halkeamien, vääntyneiden ohjausosien tai kiinnittymisen merkkejä varalta.
- Jos lasi ei ole linjassa tai on pudonnut, varmista se putoamisen estämiseksi ennen purkamista.
2) Tarvittavat työkalut ja materiaalit
- Perussarja ruuvimeisseliä ja -kärkiä (ovessa käytetyn liitosmateriaalin mukaan)
- Pry/trim-työkalu verhoilun poistamiseen
- Pihdit tai pieni räikkäavain
- Suojakäsineet, lasin kiinnitysteippi
3) Vaiheittainen kokoonpanoprosessi
- Sammuta sytytysvirta ja varmista, ettei auto pääse liikkumaan.
- Irrota sisäoven verhoilu (varo vahingoittamasta kahvoja).
- Irrota kansikalvo/luukun suojus, jotta se sopii oikein asennuksen jälkeen.
- Kiinnitä lasi yläasentoon (esim. teipillä), jotta se ei putoa, kun mekanismi vapautetaan.
- Vapauta lasin kiinnitys mekanismiin (suunnittelun mukaan) ja jätä lasi kunnolla kiinni.
- Ruuvaa mekanismin kiinnitys irti ovesta ja poista alkuperäinen mekanismi huoltoaukon kautta.
- Aseta uusi mekanismi oveen samaan suuntaan ja kiinnitä se ensin kevyesti.
- Aseta lasi ohjaimeen ja liitä se takaisin mekanismiin (ei voimaa, lasin on oltava suorassa).
- Kiristä mekanismin kiinnitys ja tarkista, ettei mikään hankaa ja että siima on puhdas.
- Tee ikkunan koeajo (hitaasti ja tarkista, että liike on tasainen).
- Aseta kansikalvo/suoja takaisin ja asenna sitten oven verhoilu.
-
4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
- Tarkista ikkunan tasainen liike sen koko alueella (ilman vääntymistä, pätkimistä ja epätavallisia ääniä).
- Tarkista verhoilun ja suojakalvon kireys ja oikea istuvuus.
- Kuuntele ovea uudelleen lyhyen ajomatkan jälkeen (helinät voivat olla merkki huonosta kiinnityksestä tai ohjauksesta).
5) Yleisimmät kokoonpanovirheet ja niiden välttäminen
- Kiinnittämätön lasi → putoamis- ja rikkoutumisvaara; kiinnitä lasi aina ennen kiinnikkeen irrottamista.
- Lasin vino istuvuus ohjaimessa → ikkuna juuttuu kiinni; kohdista kaikki ja testaa toiminta ennen kiristämistä.
- Verhoilun/klipsien vauriot → käytä trimmaustyökaluja ja ole kärsivällinen.
- Väärin palautettu suojakalvo → lisääntynyt vuodon riski oveen; kiinnitä huomiota oikeaan istuimeen.
Syyt, miksi osa on vaurioitunut
- Materiaalin väsyminen ja kuluminen vaunuissa ja ohjausosissa iän ja toistuvan käytön vuoksi.
- Lisääntynyt vastus likaisten/vaurioituneiden ohjauskiskojen tai vinon lasiohjauksen vuoksi.
- Kosteutta ja korroosiota oven alueella, mikä heikentää mekanismin toimintaa.
- Ikkunan pakkokäyttö (esim. kun lasi on jäätynyt), mikä johtaa ylikuormitukseen ja mekanismin vaurioitumiseen.
