Citroen C4 B7 matkustajan istuimen valjaat 6505H3

Kuvaus

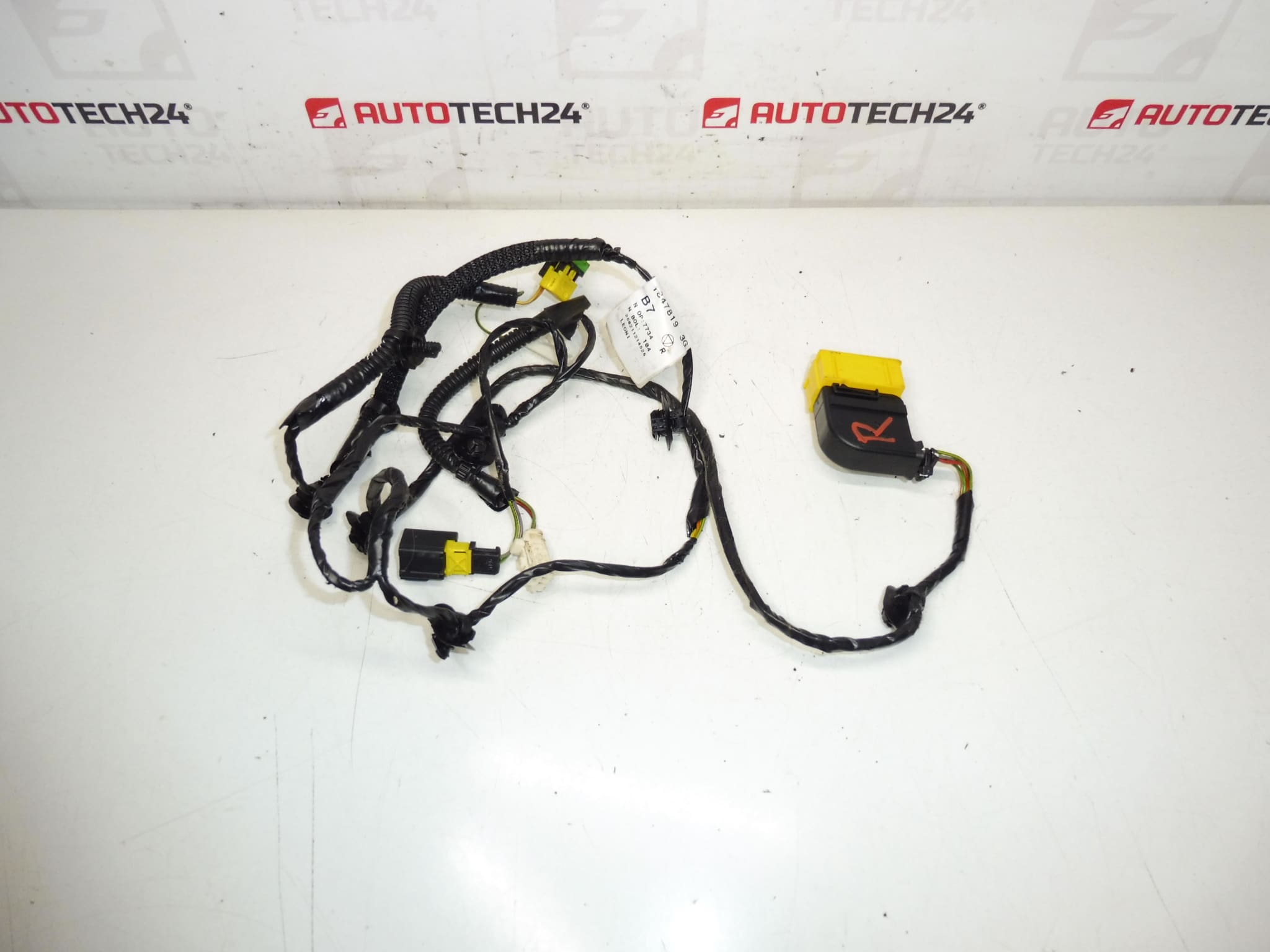

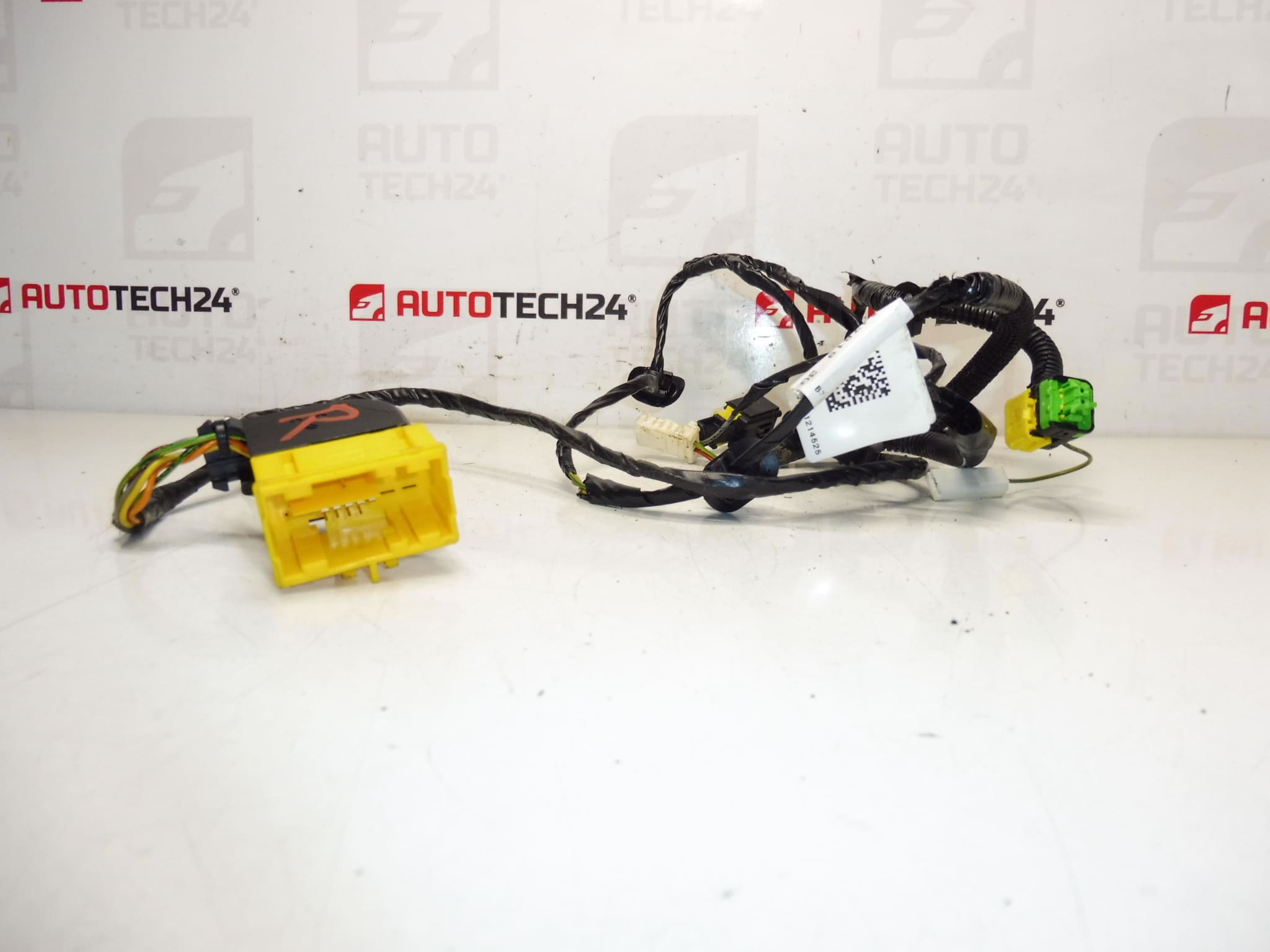

Täydelliset etumatkustajan istuimen valjaat CITROEN C4 B7 -autoihin

Osan kuvaus

Tämä käytetty matkustajan istuimen valjaat on tarkoitettu Citroen C4 B7 -autoihin. Se on sähkökomponentti, joka on suunniteltu yhdistämään istuimen sähköpiirit, missä liitinten, kaapeloinnin ja johtosarjan kokonaissuunnittelu on tärkeää.

Osa on haettavissa myös numerolla 6505H3, mikä helpottaa tunnistamista korjattaessa tai vaihdettaessa vaurioitunutta alkuperäistä johtoa. Käytetty alkuperäinen osa on yleensä sopiva valinta korjauksiin, joissa on tarpeen säilyttää liittimien alkuperäinen muotoilu ja jatkuvuus auton olemassa olevan sähköasennuksen kanssa.

Tekniset tiedot

• Valmistaja: Stellantis Citroen Peugeot
• Malli: Citroen C4 B7
• Muut numerot: 6505H3

Tuotekoodit

• Tuotekoodit: 6505H3
• Mallit: Citroen C4 II, Citroen C4 B7

Asennussuositukset

Koska asiakirjoista ei ole saatavilla tarkkaa tehdaskytkentäkaaviota tai yksityiskohtaista asennusmenettelyä tietyn auton varusteille, alla on yleinen menettelytapa tyypillisesti istuinvaljaiden vaihtamiseksi. Tarkat vaiheet voivat vaihdella ajoneuvon ja istuimen mallin mukaan.

1) Ennen kokoamista

• Vertaa uutta ja alkuperäistä nippua huolellisesti: johdon pituus, johdotuksen muoto, liittimien lukumäärä ja tyyppi, asennus ja mahdolliset suojakuoret.
• Tarkista, ettei käytetty osa ole mekaanisesti vaurioitunut, rikki, puhjennut tai koskettimien syöpymä.
• Ennen työn aloittamista irrota akku ja odota kohtuullinen aika, varsinkin jos istuimen ympärillä on turvajärjestelmän osia.
• Tarkista myös alkuperäinen asennus autoon, jotta vika ei johdu vain löystyneestä liittimestä, vaurioituneesta eristyksestä tai puristuneesta kaapelista.

2) Tarvittavat työkalut ja materiaalit

• Yleiset käsityökalut
• Ruuvimeisselit ja muovinen vääntötanko kansien irrotusta varten
• Taskulamppu tai työpajavalaistus
• Sähköisten koskettimien puhdistusaine
• Suojakäsineet
• Sidontahihnat tai tavallinen materiaali johdotuksen kiinnittämiseksi, jos suunnittelu sitä vaatii

3) Vaiheittainen kokoaminen

1. Sammuta sytytysvirta, irrota akku ja valmistele työalue istuimen ympärille.
2. Poista suojukset tai osat, jotka estävät pääsyn johtosarjaan.
3. Dokomentoi alkuperäiset johdot, mieluiten valokuvilla ennen yksittäisten liittimien irrottamista.
4. Irrota kaikki vanhan johtosarjan liittimet huolellisesti, ilman väkivaltaa ja vahingoittamatta salpoja.
5. Vapauta nippu kaikista kiinnikkeistä, kiinnittimistä ja ohjauspisteistä.
6. Poista alkuperäinen johdotus ja vertaa vaihto-osaa uudelleen vanhaan osaan, jotta voit löytää asettelun ja päätteen.
7. Aseta korvaava nippu alkuperäiselle reitille niin, ettei se veny, puristu tai katkea jyrkässä mutkassa.
8. Kiinnitä valjaat kaikkiin alkuperäisiin kiinnikkeisiin ja ohjauspisteisiin, jotta ne eivät pääse löystymään, kun istuinta liikutetaan.
9. Kytke yksittäiset liittimet oikeassa järjestyksessä ja tarkista, että ne ovat kunnolla paikallaan ja tukevasti.
10. Jos koskettimet ovat likaiset, puhdista ne huolellisesti sopivalla sähköasennustuotteella ennen liittämistä.
11. Asenna kaikki irrotetut kannet takaisin ja tarkista, että johdotus ei häiritse liikkuvia osia missään.
12. Kun olet valmis, liitä akku ja suorita perustoimintojen tarkistus.
• 4) Kokoonpanon jälkeiset tarkastukset ja koeajo/toiminnan tarkistus
  • Tarkista, että kaikki liittimet ovat tiukalla ja että johdot on reititetty kunnolla.
  • Tarkista, että valjaat eivät ole kireällä tai puristuksissa istuimen liikkuessa.
  • Tarkista istuinjohdotuksesta riippuvat toiminnot kyseisen auton varusteiden mukaan.
  • Tarkista valjaiden sopivuus silmämääräisesti lyhyen koeajon tai toimintatarkastuksen jälkeen.

  5) Yleisimmät kokoonpanovirheet ja niiden välttäminen

  • Liitinten vaihtaminen – merkitse tai valokuvaa kaikki ennen kuin irrotat yhteyden.
  • Väärä johdotus – ohjaa nippu aina alkuperäistä reittiä ja kiinnitä se kahvoihin.
  • Kaapeleiden puristuminen – tarkista kaikki liikkuvat osat ja kannet ennen lopullista kokoamista.
  • Liittimen salpojen vaurioituminen – irrota liittimet varovasti ja ilman raakaa voimaa.
  • Kokoaminen tarkistamatta koskettimien kuntoa – likaiset tai hapettuneet koskettimet voivat aiheuttaa ajoittaisia vikoja myös johtosarjan vaihdon jälkeen.

  Syyt, miksi osa on vaurioitunut

  • Toistuva rasitus johtoon istuinta siirrettäessä tai käytettäessä
  • Valjaiden kiinnitys istuimen tai päällisen mekaanisella osalla
  • Eristysvaurio hankaamalla reunaa tai pidikettä vasten
  • Kosteus ja sitä seuraava liittimien korroosio
  • Epäammattimainen puuttuminen ajoneuvon sähköasennukseen
  • Kiinnikkeen irrottaminen, mikä aiheuttaa liiallista rasitusta johdotukseen ajan myötä
