Citroën C1:n ja Peugeot 107:n oikean takavalon polttimon kanta 1607990780

Kuvaus

Oikean takavalon polttimoiden kanta ensimmäisen sarjan Citroën C1- ja Peugeot 107 -autoihin, 2013
Polttimoiden toimivuutta ei taata
Mukana pala johtosarjaa

Osan kuvaus

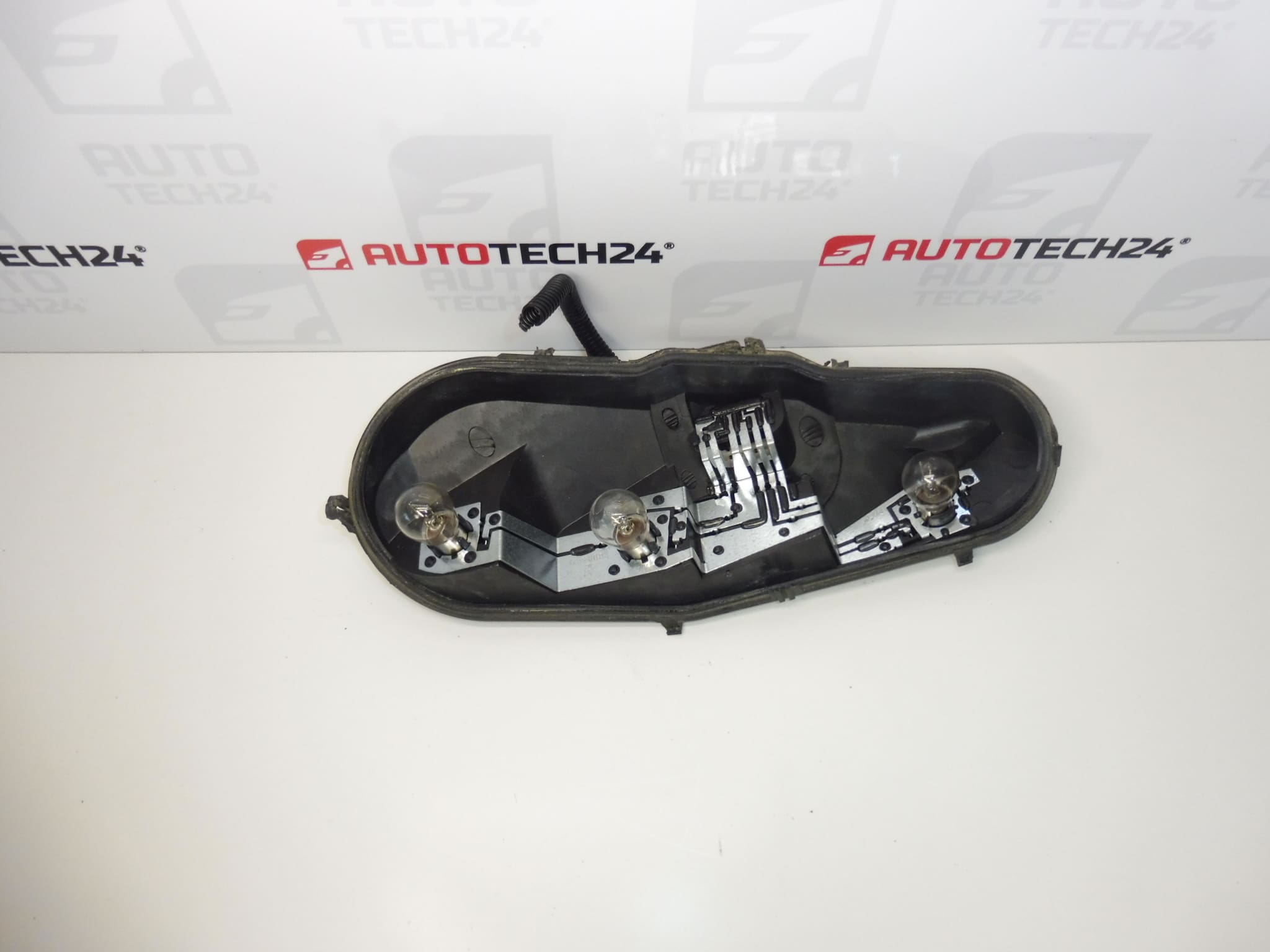

Käytetty Citroën C1:n / Peugeot 107:n oikean takavalon polttimoiden kanta pitää polttimot paikoillaan ja yhdistää ne sähköisesti. Se on sopiva ratkaisu vaurioituneen polttimonpitimen tai sen koskettimien korjaamiseen, jos itse valaisin on edelleen käyttökelpoinen. Varaosaa etsiessä tärkeä tieto on tuotenumero 1607990780.

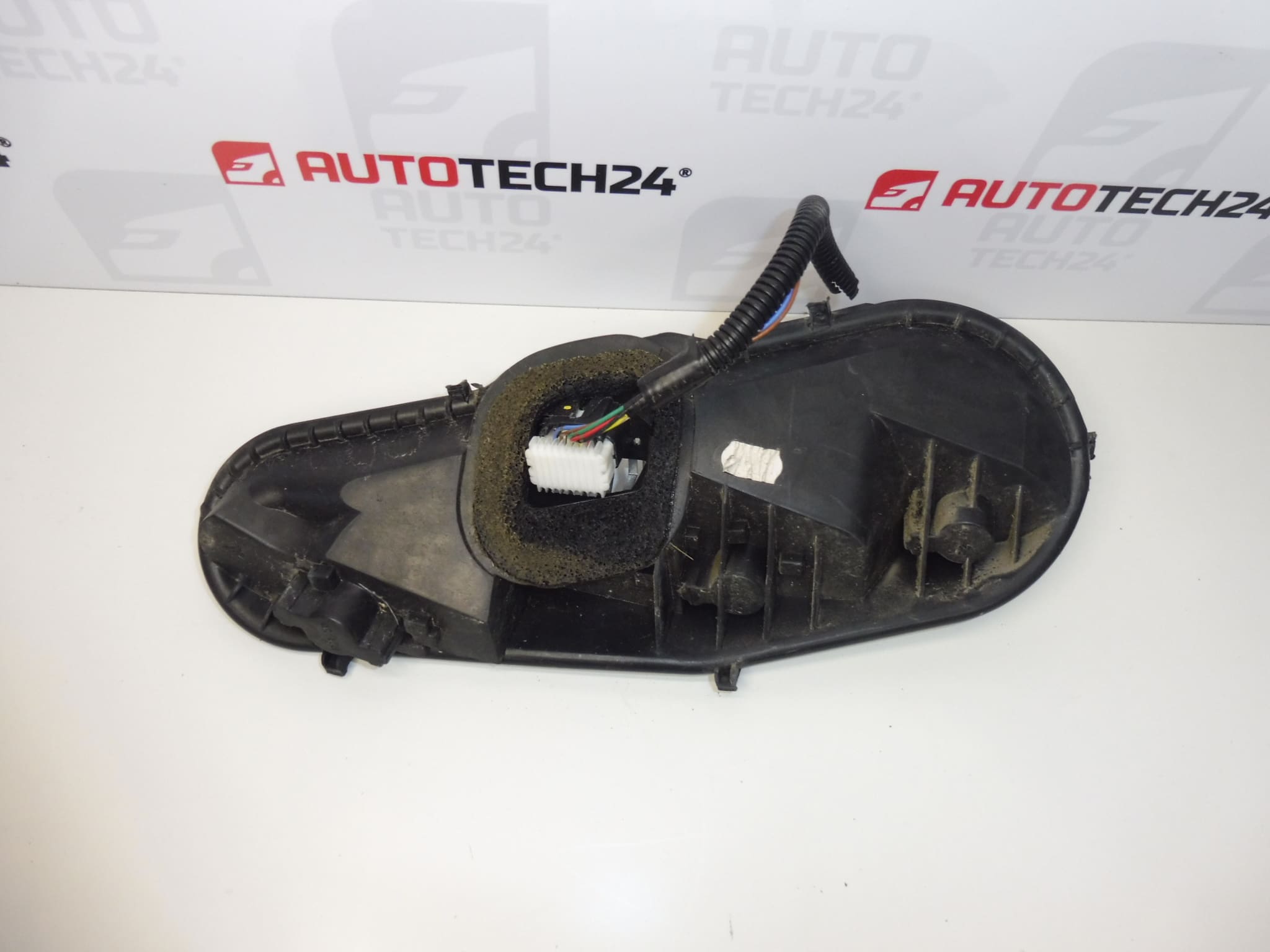

Osa toimitetaan johtosarjan palan kanssa. Ennen asennusta on tarkistettava liitäntöjen kunto ja verrattava osan rakennetta alkuperäiseen kantaan. Polttimoiden toimivuutta ei taata, joten tarkista polttimot ennen käyttöä ja vaihda ne tarvittaessa.

Tekniset tiedot

• Valmistaja: ei ilmoitettu
• Malli: Citroën C1, Peugeot 107
• Osatyyppi: takavalon polttimoiden kanta
• Puoli: oikea takapuoli
• Tietojen mukainen versio: ensimmäinen sarja; alkuperäisessä kuvauksessa ilmoitettu vuosi 2013
• Kunto: käytetty osa
• Toimituksen sisältö: pala johtosarjaa
• Polttimot: toimivuutta ei taata
• Muut numerot: ei ilmoitettu

Tuotekoodit

• Tuotekoodit: 1607990780
• Mallit: Citroën C1, Peugeot 107

Vertaa numeroa 1607990780 alkuperäisen osan merkintään. Tarkista samalla kannan muoto, kiinnitys, koskettimien sijainti ja sähköliitännän rakenne.

Asennussuositukset

Seuraavat ohjeet ovat yleisiä ja koskevat tyypillistä takavalon polttimoiden kannan vaihtoa. Valaisimeen pääsy, kannan irrottaminen ja kytkentä riippuvat ajoneuvon tarkasta mallista ja versiosta. Noudata valmistajan huolto-ohjeita.

1) Ennen asennusta

• Vertaa osanumeroa, muotoa, lukituksia, polttimoiden paikkoja ja liitintä vanhaan osaan.
• Tarkista muovirunko, koskettimet ja polttimonpitimet. Etsi halkeamia, muodonmuutoksia, korroosiota tai ylikuumenemisen jälkiä.
• Tarkasta mukana toimitettu johtosarjan pala, erityisesti eristeet, johtimien päät ja mahdolliset liittimet.
• Tarkista polttimoiden kunto ja soveltuvuus ajoneuvon asiakirjojen mukaisesti; niiden toimivuutta ei taata.
• Tarkista myös valaisin ja sen tiiviste. Kosteus tai vaurioitunut liitin voi aiheuttaa vian uusiutumisen kannan vaihdon jälkeenkin.

2) Tarvittavat työkalut ja tarvikkeet

Varaa yleisesti valaisimen kiinnitykseen sopivat tavalliset käsityökalut, työkäsineet, taskulamppu ja yleismittari. Käytä puhdistukseen tarvittaessa sähkökoskettimille tarkoitettua puhdistusainetta ja puhdasta liinaa. Jos johtosarjaa on korjattava, tarvitaan asianmukaiset autoelektriikan työkalut ja sopivat liitosten eristeet.

3) Asennus vaihe vaiheelta

1. Pysäköi ajoneuvo turvallisesti, estä sen liikkuminen ja katkaise sytytys sekä kaikki valot.
2. Anna polttimoiden jäähtyä. Irrota akku ajoneuvon valmistajan ohjeiden mukaisesti ennen sähköliitäntöihin kohdistuvia töitä.
3. Ota oikea takavalaisin esiin huolto-ohjeiden mukaisesti. Jos valaisin on irrotettava, avaa sen kiinnitys ja tue valaisinta irrotuksen aikana.
4. Kirjaa alkuperäisen johtosarjan reititys ja kytkennät muistiin esimerkiksi valokuvaamalla.
5. Avaa sähköliittimen lukitus ja irrota liitin vetämättä johdoista. Tarkista, ettei liitin ole hapettunut tai kuumuuden vaurioittama.
6. Avaa alkuperäisen kannan lukitus ja irrota se varovasti. Älä kohdista liikaa voimaa muovisiin lukituskielekkeisiin.
7. Vertaa osia vierekkäin. Tarkista valaisimen vastinpinnat ja poista lika; selvitä mahdollisen vuodon syy ennen kokoamista.
8. Asenna varmistetusti toimivat ja oikeantyyppiset polttimot varaosakantaan. Tarkista, että ne asettuvat ja lukittuvat oikein.
9. Tarkista johtosarjan liitäntä. Älä kytke mukana toimitettuja johtimia pelkästään värien perusteella; mahdollisen korjauksen on vastattava sähkökaaviota, ja liitosten on oltava tukevia ja oikein eristettyjä. Jos et ole varma kytkennästä, anna tämä työ autoelektrikolle.
10. Aseta kanta valaisimeen ja lukitse se paikalleen. Kytke liitin ja reititä johtosarja niin, ettei se kiristy, jää puristuksiin tai osu teräviin reunoihin.
11. Asenna irrotetut osat takaisin ja tarkista valaisimen ja tiivisteen asettuminen. Kytke akku valmistajan ohjeiden mukaisesti ja testaa toiminta.

4) Asennuksen jälkeiset tarkistukset ja toiminnan varmistaminen

• Kokeile järjestyksessä kaikkia kyseiseen valaisimeen asennettuja valotoimintoja. Pyydä jarruvalon testaamiseen apua toiselta henkilöltä.
• Tarkkaile, etteivät valot vilku, pala himmeästi tai vaikuta toistensa toimintaan. Tällaiset oireet voivat viitata kosketin- tai maadoitusongelmaan.
• Tarkista liittimen, kannan ja valaisimen tukeva kiinnitys ja varmista, ettei johtosarja ole puristuksissa.
• Valaistuksen on toimittava täysin ennen ajoa. Toiminta voidaan tarkistaa paikallaan olevasta ajoneuvosta; ensimmäisen ajon jälkeen on hyvä tehdä uusi silmämääräinen tarkistus.

5) Yleisimmät asennusvirheet ja niiden välttäminen

• Vääränlaisen osan asentaminen: vertaa osanumeron lisäksi myös kiinnitystä ja sähköliitäntää.
• Toimimattomien tai vääränlaisten polttimoiden asentaminen: tarkista polttimot ennen asentamista ja noudata ajoneuvon valmistajan teknisiä tietoja.
• Vaurioituneen liittimen jättäminen paikalleen: palaneet tai löystyneet koskettimet voivat vaurioittaa myös varaosakantaa; selvitä ensin vian syy.
• Johtimien tilapäinen liittäminen: pelkkä johtimien kiertäminen yhteen ja teipillä peittäminen ei ole luotettava korjaus. Käytä autojen johtosarjoille tarkoitettua ammattimaista menetelmää.
• Huonosti asettuva tiiviste tai puristuksiin jäänyt johdin: tarkista vastinpinnat ja johtosarjan reititys ennen lopullista kiinnitystä.

Osan vaurioitumisen syyt

Takavalojen kantojen yleisiä vaurioitumisen syitä ovat seuraavat tekijät. Kyseessä ei ole kuvaus tämän yksittäisen osan todetuista vioista.

• Kosteus ja veden pääsy valaisimeen aiheuttavat koskettimien korroosiota ja heikentävät sähköliitäntää.
• Löystyneet tai hapettuneet koskettimet lisäävät liitosvastusta, mikä voi johtaa ylikuumenemiseen ja muovin muodonmuutoksiin.
• Vääränlaiset polttimot voivat kuormittaa polttimonpitimiä ja kannan runkoa liiallisella lämmöllä.
• Polttimoiden varomaton vaihto tai osien irrotus voi vaurioittaa koskettimia, polttimonpitimiä tai lukituskielekkeitä.
• Tärinä, muovin vanheneminen ja johtosarjan rasitus voivat ajan myötä aiheuttaa halkeamia, liitosten löystymistä tai eristeiden vaurioitumista.
